1、模塊簡介

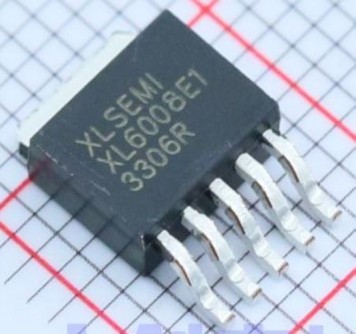

電源是每個電子產品都需要的功能部件，今天小編給大家介紹一款來自立創商城60%控股、致力于為全世界電子工程師的技能提升和收入提升而服務的公司---深圳市技新電子科技有限公司設計的基于XL6008的電源升壓模塊。該模塊的主控芯片XL 6008 是一種開關升降壓型的DC- DC轉換芯片， 固定開關頻率400 KHz， 可減小外部元器件尺寸。XL 6008芯片具有出色的線性調整率與負載調整率， 最大輸出電壓支持可達60 V。此外， 該芯片還內部集成過流保護、過溫保護、S W過壓保護等， 可實現一個高性價比、和較高可靠性的電源模塊。

2、電路圖

該模塊的硬件設計（ 原理圖和PCB圖） 采用的都是國內一款優秀的在線式EDA軟件—LCEDA（ 網址：https:// lceda. cn）， 該軟件可讓使用者無論何時何地， 無論是Linux, MAC,平板電腦， 還是手機， 打開瀏覽器， 登錄你的專屬賬號， 既可進行設計工作。

XL 6008 具有多種工作配置模式: boost、flyback、 SEPIC 、 inverting、converter。從上圖可知， 這款電源升壓模塊， 該芯片配置于boost工作模式。

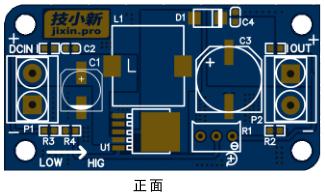

3、PCB Layout

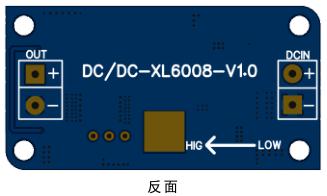

模塊中部分絲印說明：

●DCIN（ 紅色）： 輸入電壓正常時亮；

●OUT（ 藍色）： 輸出電壓正常時亮；

●模塊中的箭頭方向指示了電壓變化的方向， 輸出電壓一定要高于輸入電壓。

●電位器 R 1， 下方指示了旋鈕調整方向， 順時針旋轉， 提高輸出電壓。

●正負極標識， 指示接電源時候的正負極。

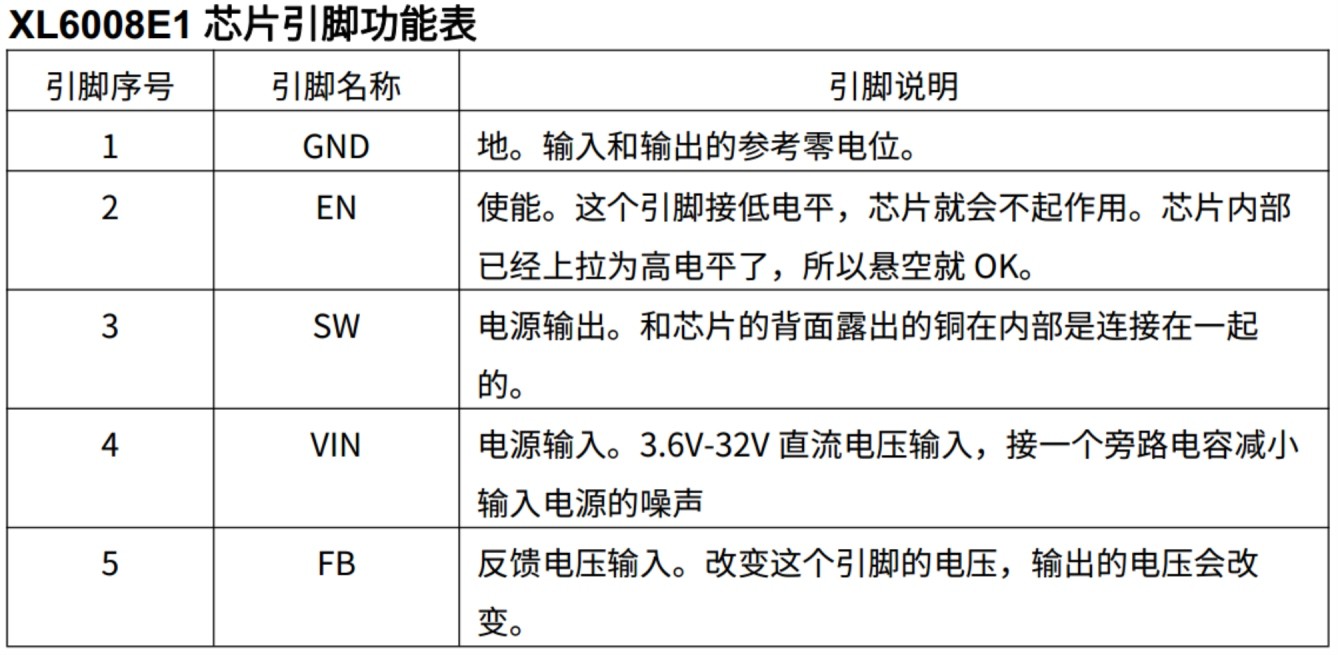

4、功能表

在芯片的FB引腳用于輸入一個反饋電壓。這個反饋電壓可以來自模塊的電壓輸出端， 用于調整XL6008芯片的工作狀態， 從而可以實時地調整模塊的輸出電壓， 保證輸出電壓的穩定。芯片內部有一個非常穩定的參考電壓源， 大小為1 . 2 5 V， 芯片就是拿F B引腳輸入的反饋電壓和1 . 2 5 V進行比較， 從而決定應該輸出多大的電壓。所以只需要調整FB引腳輸入的電壓即可調整模塊輸出的電壓了。有一個簡單的公式供參考， 這個是結合原理圖給出的：

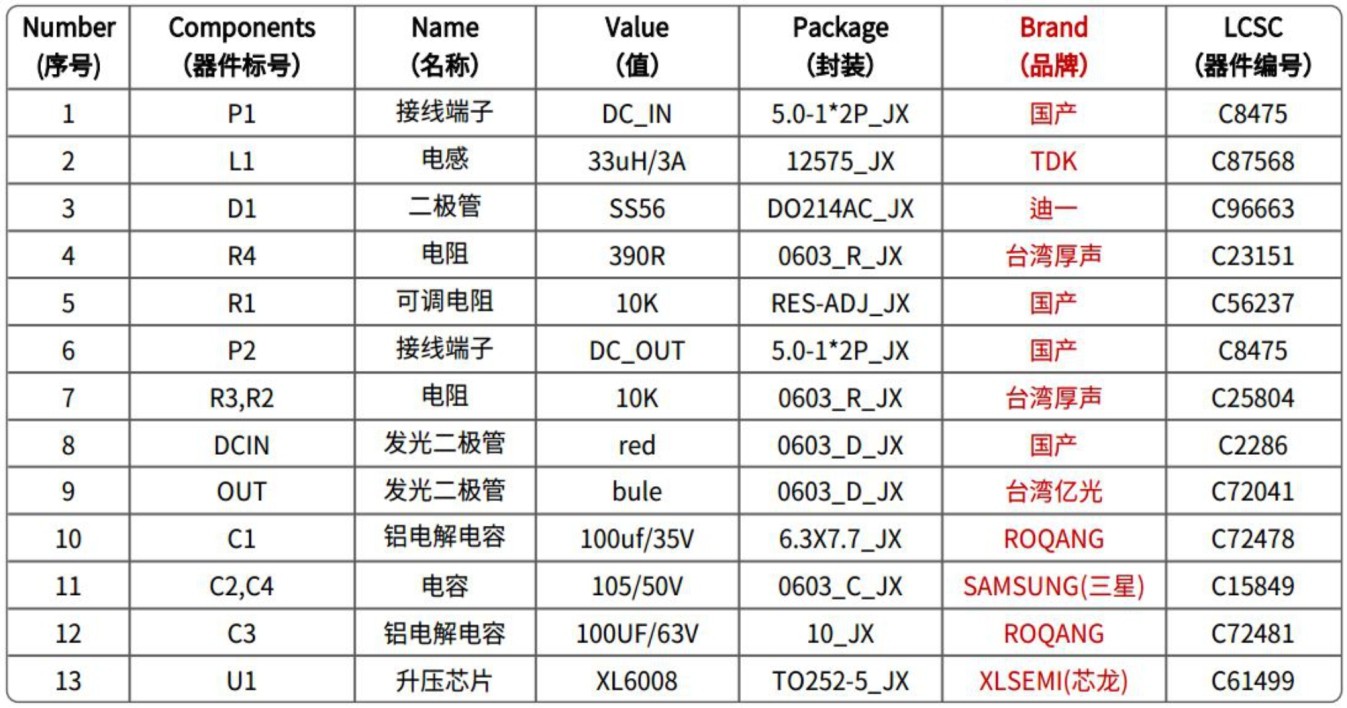

5、BOM表

（點擊可查看大圖）

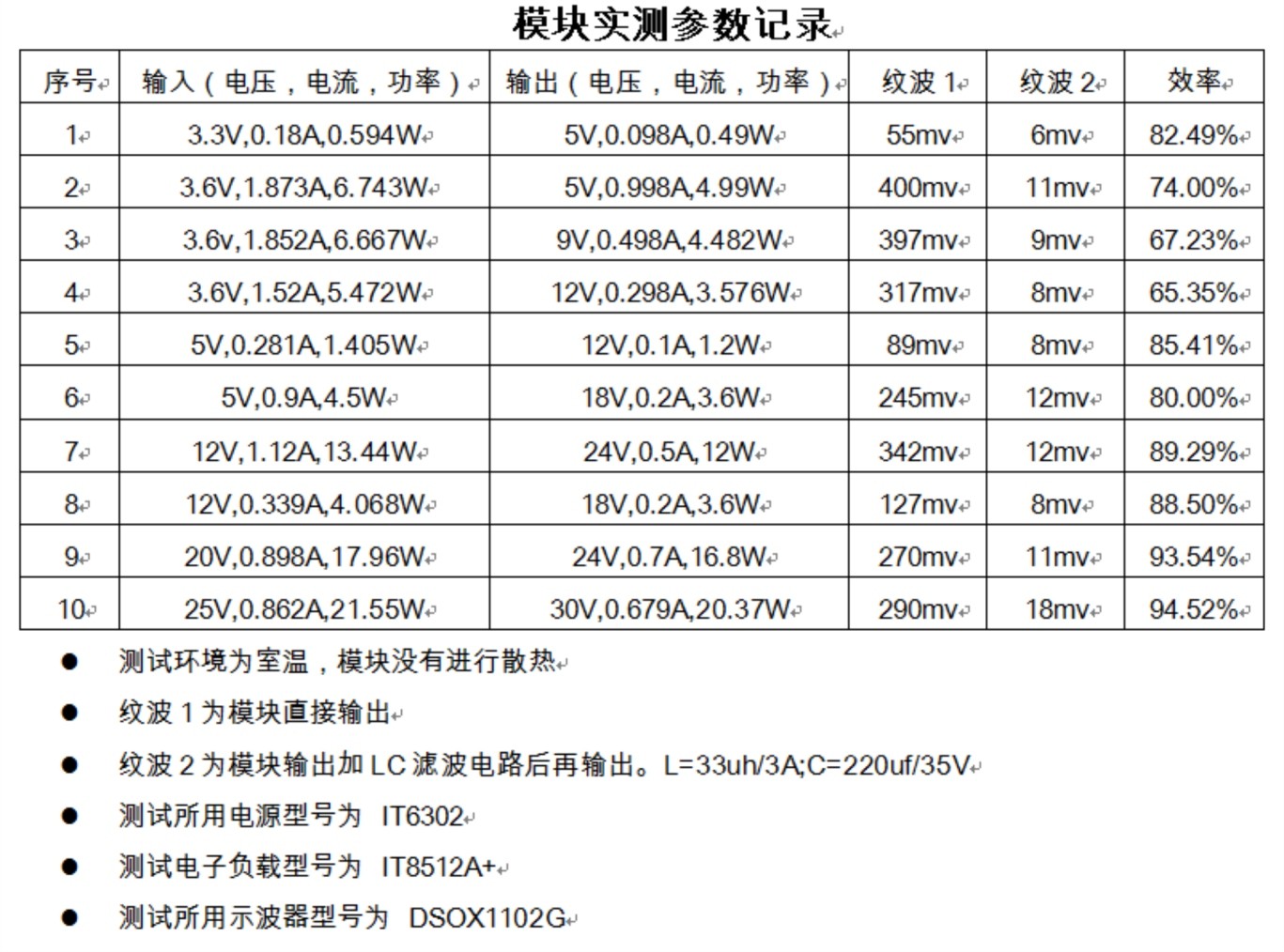

6、性能測試



 （點擊可查看大圖）
