三極管的八大開關電路實例
2017-05-18 17:28:47閱讀量：16151來源：立創商城
晶體管（三極管）的功能之一就是作為開關，利用其截止特性，實現開關功能。但是很多人并不能很好的理解三極管的開關功能，下面以8個實例圖片，生動的闡述三極管作為開關的功能。
期待大家回復討論分析各個電路。
1.低邊開關

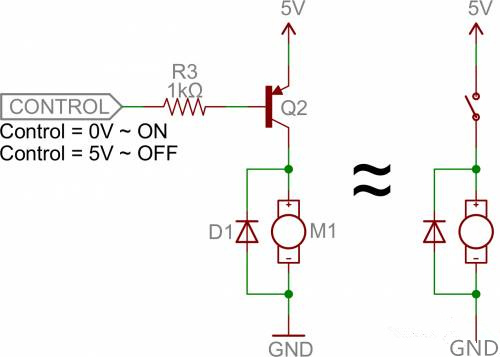

2.高邊開關

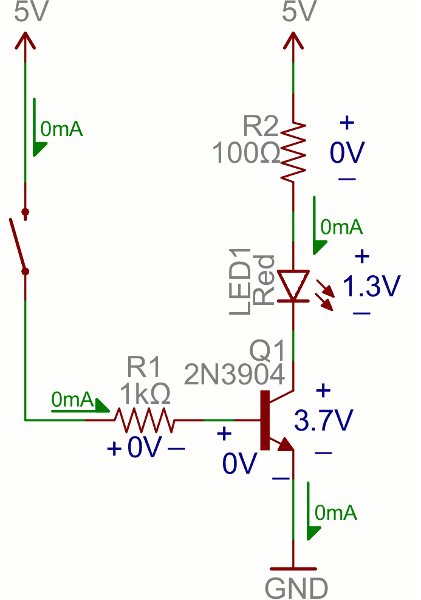

3.基極電阻

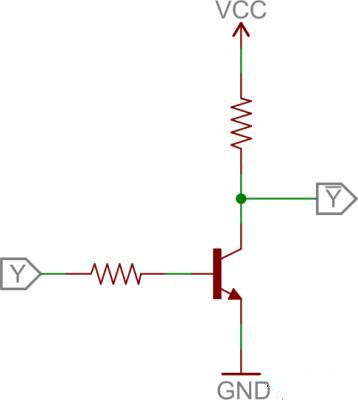

4.非門電路

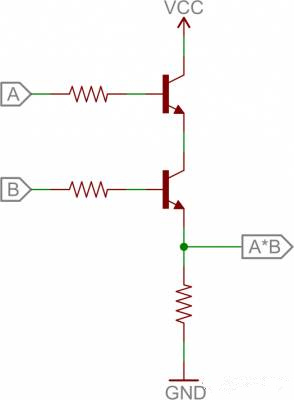

5.與門

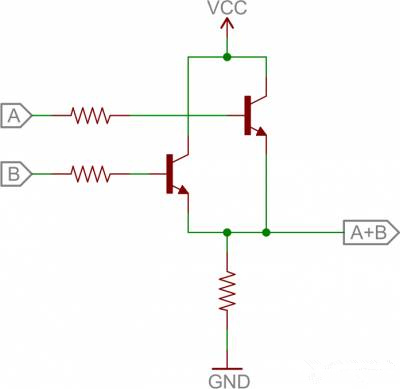

6.或門

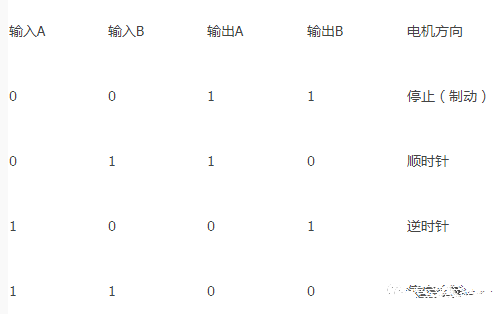

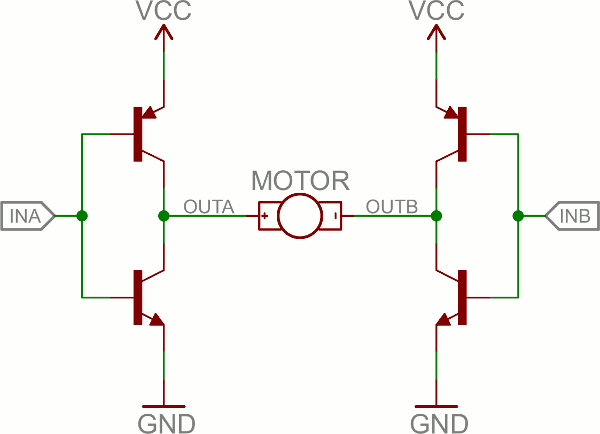

7.H橋

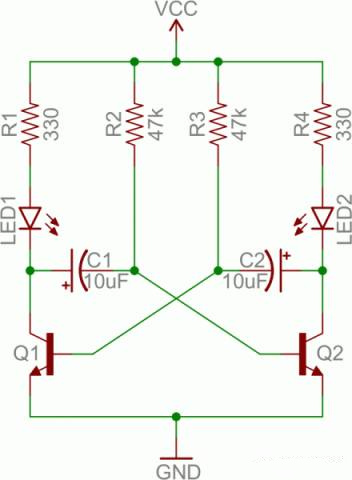

8.振蕩器
