眾所周知，近幾年國內專用行業的ADC/DAC需求與日俱增，而中美貿易摩擦加劇讓很多企業和應用無法獲取高端ADC/DAC芯片支持，特別是高速/高精度產品更是受到國外半導體廠家的管控和制約，其中申請License的時間和周期也讓企業的生產和制造都受到不同的影響。

關于芯佰微

芯佰微電子成立于初創于2008年，前身服務于國防科技部門和研究所客戶，2014年正式成立芯佰微電子北京公司，2017年正式對外發布ADC/DAC產品，經過公司上百名工程師歷經10年的技術積累，現階段已經量產并提供給客戶使用的ADC 產品。

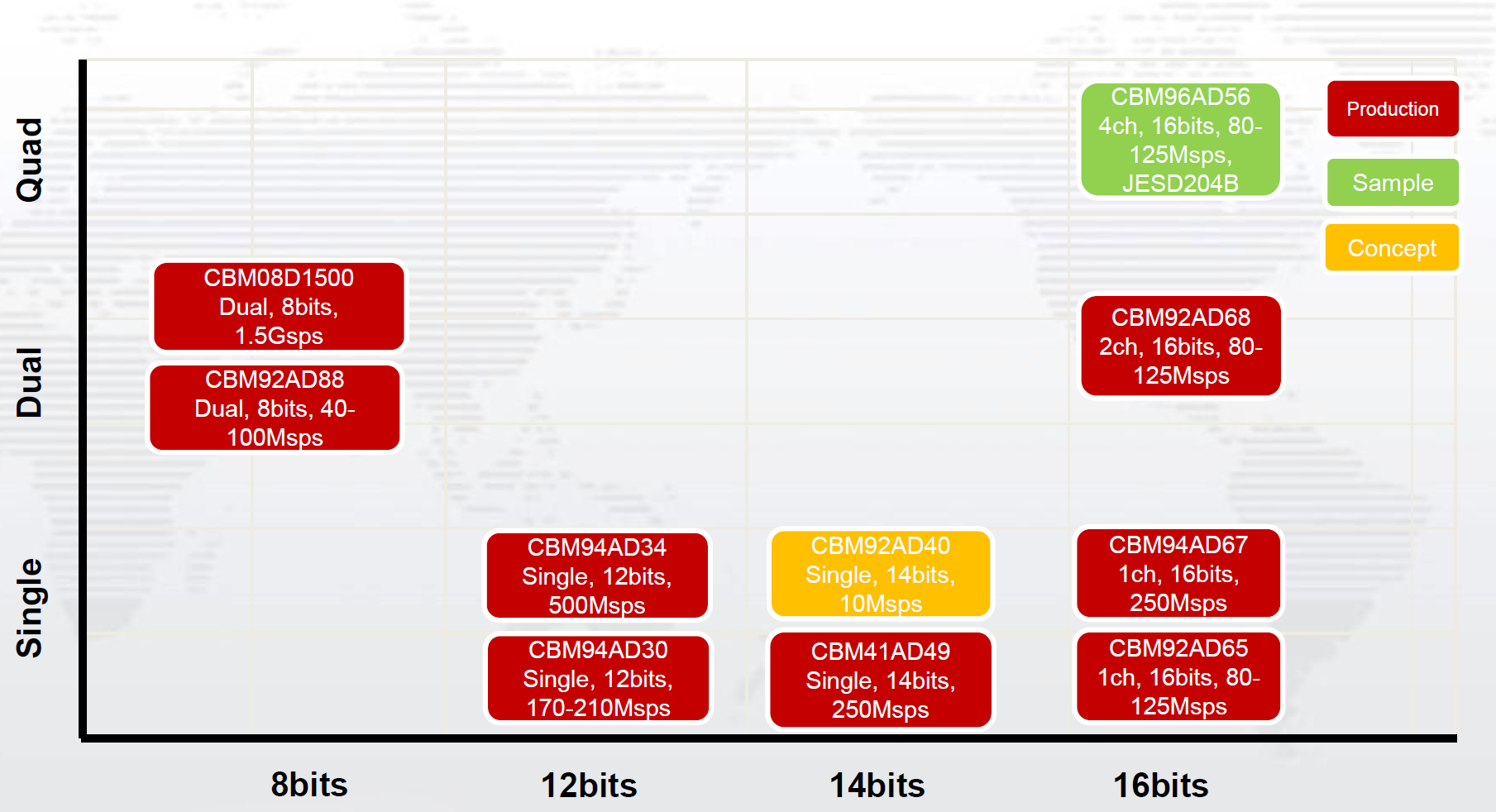

芯佰微 SAR ADC 產品規劃



芯佰微高速 FLASH PIPELINE ADC 產品規劃

2020年新品不斷，芯佰微苦練內功，突破國外半導體廠家重重封鎖，除了在高壓運放，高速ADC USB接口電路，儀表運放等產品上推陳出新，近期又發布了JESD204B接口的高速ADC轉換芯片CBM96AD56，填補了16Bit 4CH，125MSPS的國內空白，給與行業用戶更多的選擇，性能對比國家大廠?，F(xiàn)階段已經可以提供樣品測試，批量供貨。

推薦產品

型號：CBM96AD56-125

封裝規格： LFCSPWQ-56

關于CBM96AD56

為了實現了更高的數據速率，高速數據轉換器從傳統的單端CMOS接口，轉向使用差動LVDS接口。LVDS接口還改善了信號線路和電源的噪聲耦合。這種接口的缺點是在低采樣速度下功耗更高。

但是，隨著模數轉換器（ADC）的發展，其要求更快的采樣速率和更高的通道密度，行業要求使用比并行LVDS 更快速、功效更高的數字接口。

JESD204B接口標準支持?jǐn)?shù)據速率高達12.5 Gbps，它還通過添加確定性延遲功能大大簡化了多通道同步，這些特性對于克服許多高速ADC應用的系統尺寸和成本限制非常重要。



芯佰微發布的CBM96AD56是一款四通道、16位、125 MSPS 1.8V JESD204B接口的高速模數轉換器(ADC)，內置片內采樣保持電路，專門針對低成本、低功耗、小尺寸和易用性而設計。產品可以廣泛應用于無線基礎設施、無線電收發器架構、便攜式儀器儀表、醫療成像設備、雷達和安全通信等軍用/航空應用。

該產品的轉換速率最高可達125 MSPS，具有杰出的動態性能與低功耗特性，適合比較重視小封裝尺寸的應用。動態范圍可高達91dB，低頻信噪比可達77dBFS。650MHz的全功率帶寬。

接口類型	JESD204B	LVDS
最高速率	12.5Gbps	1Gbps
時鐘線	不需要，CDR時鐘	需要，差分位同步時鐘線，差分幀同步時鐘線
鏈路對齊	不需要，CDR時鐘	需要數據和時鐘嚴格對齊

JESD204B接口可有效減少高速數據轉換器與FPGA等其它器件之間的數據輸入/輸出數目。更少的連線可以簡化印制電路板的布線，滿足系統小型化的需求?？膳渲玫腏ESD204B輸出模塊支持每通道最高6.4 Gbps的采樣速率。

采用1.8 V單電源供電以及LVPECL/CMOS/LVDS兼容型采樣速率時鐘信號，以便充分發揮其工作性能。無需外部基準電壓源或驅動器件即可滿足許多應用需求。

一個小型8 mm x 8 mm封裝中集成4個ADC。低功耗：2通道、125 MSPS時每通道功耗小200mW。SPI控制提供豐富靈活的特性，可滿足各種特定系統的需求。

應用范圍

? 醫療成像

? 高速成像

? 無線電接收機

? 便攜式測量設備

更多信息與代理商

芯佰微公司創建于2008年，2014年正式成立芯佰微電子（北京）有限公司，2019年正式以芯佰微品牌推向市場，產品多達6大類300多顆型號，其中主要產品有ADC/DAC, USB，接口電路，常規運放，高壓運放，儀表運放等產品?，F(xiàn)階段代理商有威健國際，新曄，艾睿電子，立創商城，深圳易控，嘉德智能等，更多經銷商信息和器件資料可以登陸www.corebai.com獲取或咨詢我們的授權代理商。
