1、分布式基站一般設計框架圖特點以及改變和挑戰

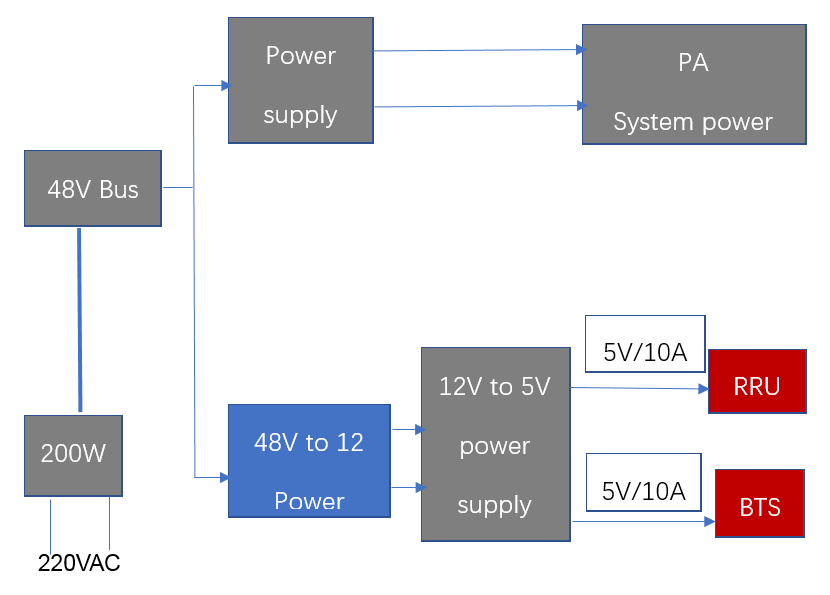

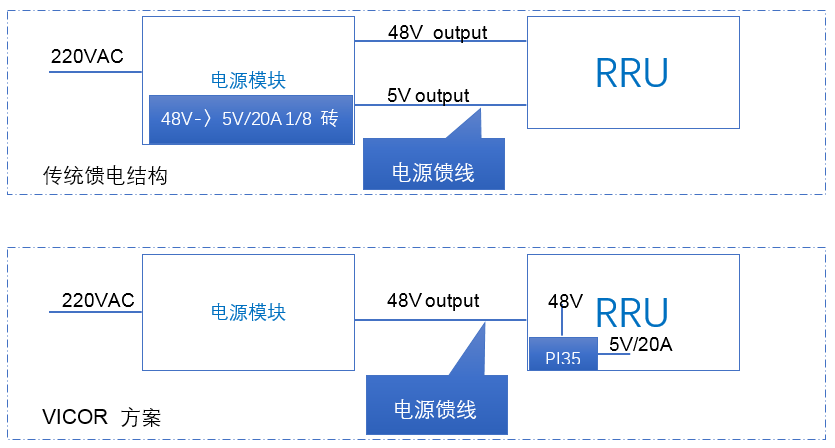

2、應用方案對比



優勢：

1.減少了一條饋電銅線。（節省成本）

2.節省了電源模塊的空間，電源模塊可以出更大的功率。

3.節省5V饋電線路功率損耗。

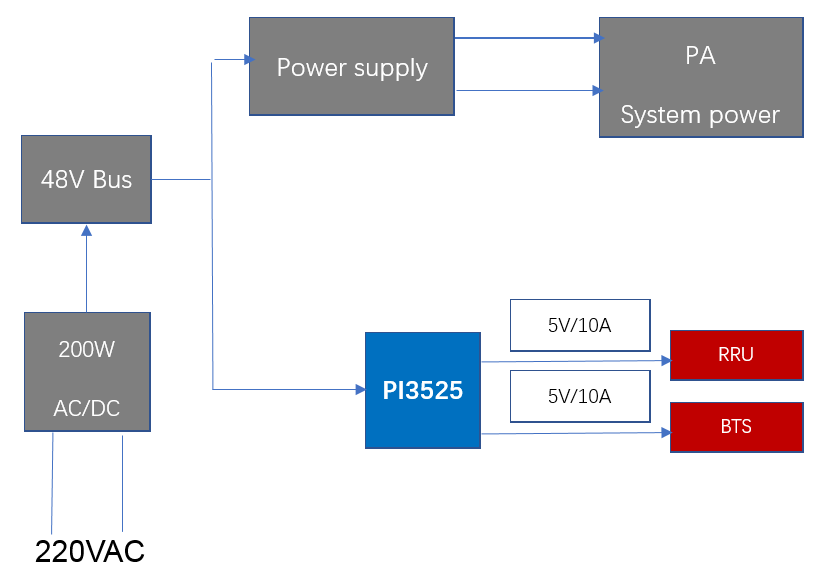

3、PI3525主要特點以及基本電路



1.VIN：30-60V

2.Iout: 20A

3.效率：最高93%/48Vin, 5Vout

4.尺寸：10mm*14mm*2.6mm

5.保護：OCP、OTP、OVP、OVLO、UNLO

6.快速過流，慢速過流保護。

7.可并聯。

8.無需外部補償電路。

9.無需散熱器。

4、RRU里面的供電方案

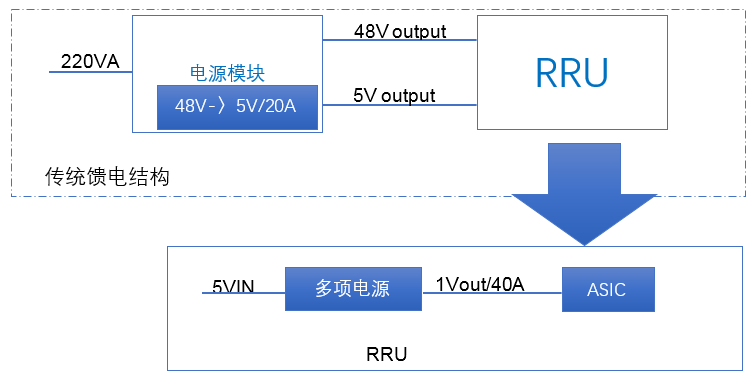

1.傳統方案

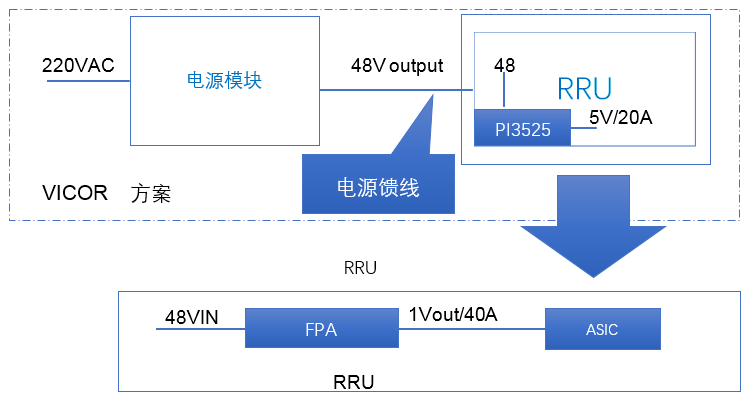

2.Vicor方案



5、小基站的應用

1.移動發展趨勢

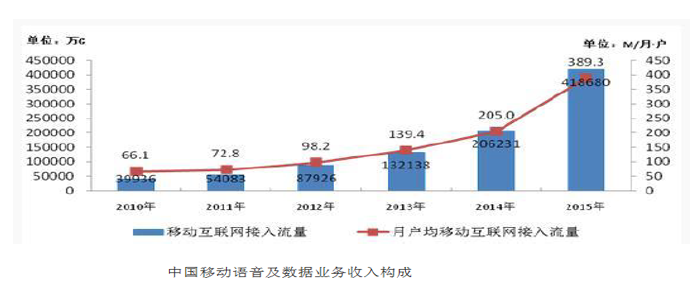

數據業務增長劇烈，4G和5G時代就是數據業務的時代。

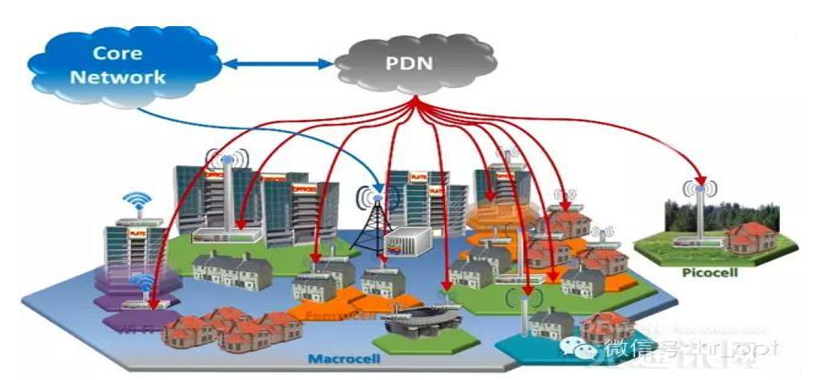

2.宏站和小基站覆蓋場景示意



宏站主要負責基本覆蓋，提供語音業務以及數據業務支持。覆蓋范圍幾十公里。

小基站負載樓宇，場館的深度覆蓋，主要處理數據業務。覆蓋范圍幾十米到幾百米。整體出貨數量隨著數據業務的增長爆炸性增長。

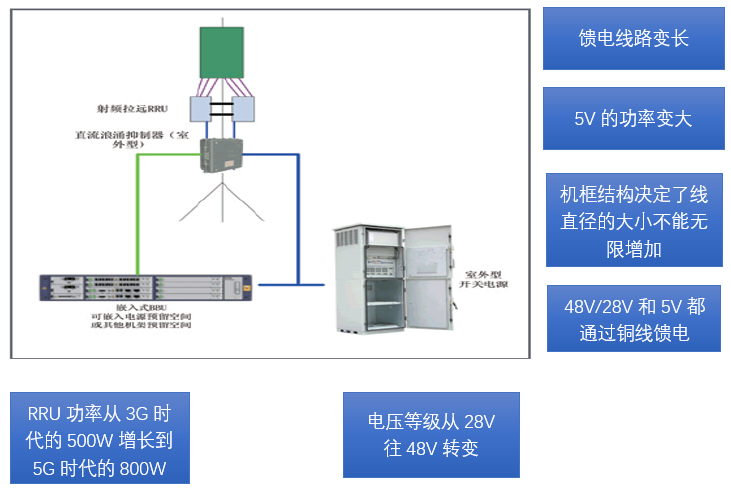

3.傳統戶外小站方案



4.Vicor戶外小站方案



 6、Vicor 48V 電源方案主要器件(點擊商品編號可查看產品詳細信息)

	商品編號	型號	輸入 電壓	輸出 電壓	lout （max）	Pout （max）	峰值效率	隔離 /非隔離	封裝
48V Buck	C516840	PI3525-00-LGIZ	30-60V	5V(4-6.5V)	20A	/	93%	非隔離	LGIZ
48V Buck	NA	PI3545-00-LGIZ	30-60V	5V(4-5.5V)	10A	/	92%	非隔離	LGIZ
48V Buck-boost	C492096	PI3740-00-LGIZ	8-60V	10-50V	/	140W	96%	非隔離	LGIZ

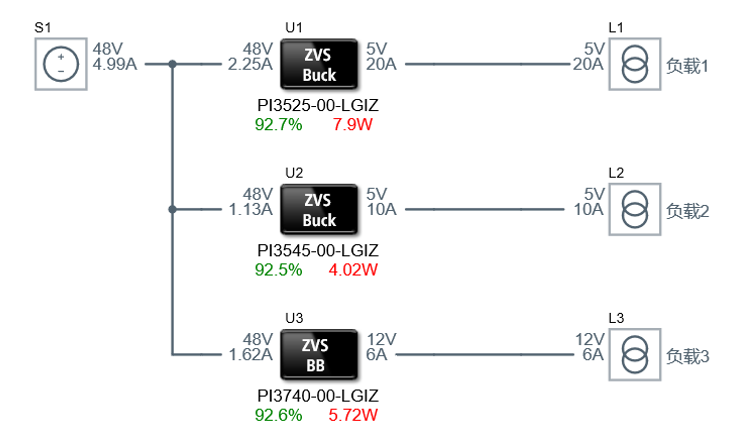

PS:如下電源模塊模擬工作狀態下使用效率



點此查看全部Vicor在售器件
