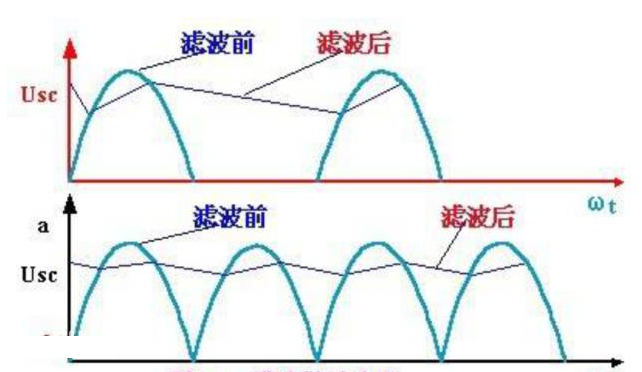

濾波器是一種選頻裝置，可以使信號中特定的頻率成分通過，而極大地衰減其他頻率成分。利用濾波器的這種選頻作用，可以濾除干擾噪聲或進行頻譜分析。換句話說，凡是可以使信號中特定的頻率成分通過，而極大地衰減或抑制其他頻率成分的裝置或系統都稱之為濾波器。濾波器，是對波進行過濾的器件。“波”是一個非常廣泛的物理概念，在電子技術領域，“波”被狹義地局限于特指描述各種物理量的取值隨時間起伏變化的過程。該過程通過各類傳感器的作用，被轉換為電壓或電流的時間函數，稱之為各種物理量的時間波形，或者稱之為信號。因為自變量時間是連續取值的，所以稱之為連續時間信號，又習慣地稱之為模擬信號(Analog Signal)。



那么，市面上常見的有哪些濾波器？我們給大家列舉5種。

1、LC濾波器

就是由電感電容搭建的濾波器，這種濾波器具有體積小，便于安裝，同時也沒有寄生通帶的優點。但是Q值比較低，矩形系數不好，帶外抑制不夠陡的缺點。所以這種濾波器可以使用在3GHz以下的頻段，但是通常都是在2GHz以下且窄帶的應用中。

2、介質濾波器
介質濾波器的Q值比較高，但是伴有高次寄生通帶存在。所以我們一般用在對頻段近端抑制要求高，遠端無要求的場景中，但是帶內插損也大，在S波段中也能使用。

3、腔體濾波器
這種濾波器是直接用腔體加工得來的，Q值很高，而且插損很小，在窄帶，大功率場景下常常見到。但是腔體濾波器一般都是定制加工，所以周期長成本也高，一般都是用在高頻的項目中。

4、晶體濾波器
該濾波器的濾波效果相當好，可以做到極度窄帶的情況，但是這種濾波器的價格一般較貴，安裝也麻煩，體積偏大。

5、聲表濾波器

聲表濾波器的體積小，矩形系數高，但是帶外抑制不是太高，而且插損比較大，有些特殊應用中還需要復雜的外部匹配電路，一般用于中頻濾波。最高也能到2GHz以上。
