一. 作品簡介

1. 用途：

1）檢查天然氣、煤氣等，超出設定濃度即報警；

2）紅外/超聲波 檢測，用于檢測指定區域內有物體靠近，防盜；

3）檢測到危險數據指標后，可通過多種途徑與外部設備 通訊，發送數據提醒主人。

2. 功能：

1）通過可燃氣體傳感器，來檢測天然氣、煤氣是否有泄漏（濃度超標）；

2）通過紅外/超聲波傳感器，檢測區域內是否有外人侵入或者靠近限制區域；

3）通過多種途徑與外部設備通訊，來傳達傳感器采集到的數據，并且在本身自帶的液晶屏上也可以顯示各種指定信息；平時外設不工作時，顯示時間日期溫濕度等等。

3. 意義：

1）家用天然氣、煤氣泄漏是潛在的威脅，一般家庭中很少安裝此類檢測設備，有推廣的意義；

2）紅外及超聲波檢測，可以在用戶不在家時，檢測是否有他人入市，及時提醒主人，減少損失。

二. 作品亮點

8寸大屏，可豐富、直觀顯示各個傳感器、通訊模塊的工作狀態和采集數據的實時變化，帶電容觸摸屏，用戶體驗和交互性很好。實現功能及通信方式均為主流成熟的方案，并采用模塊化設計，便于根據需求安裝和替換， 兼容性和靈活性強。

三. 系統構架圖

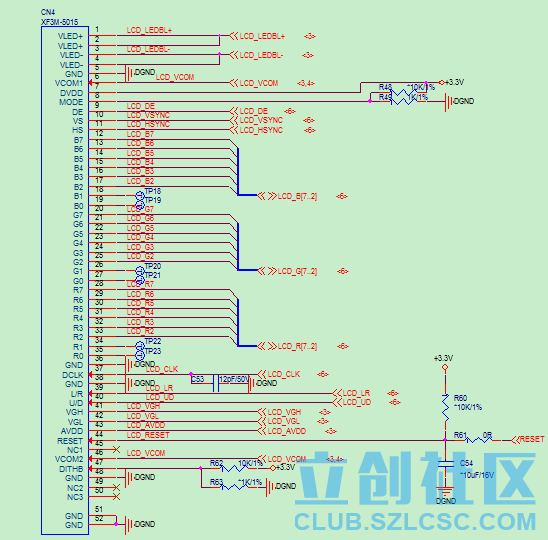

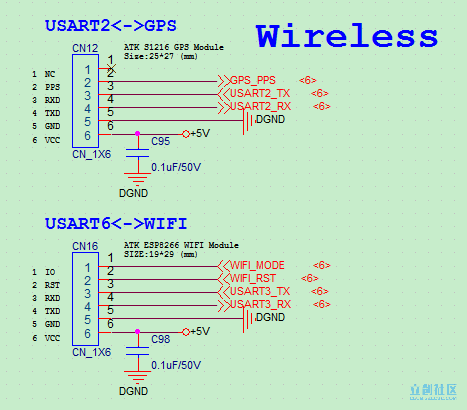

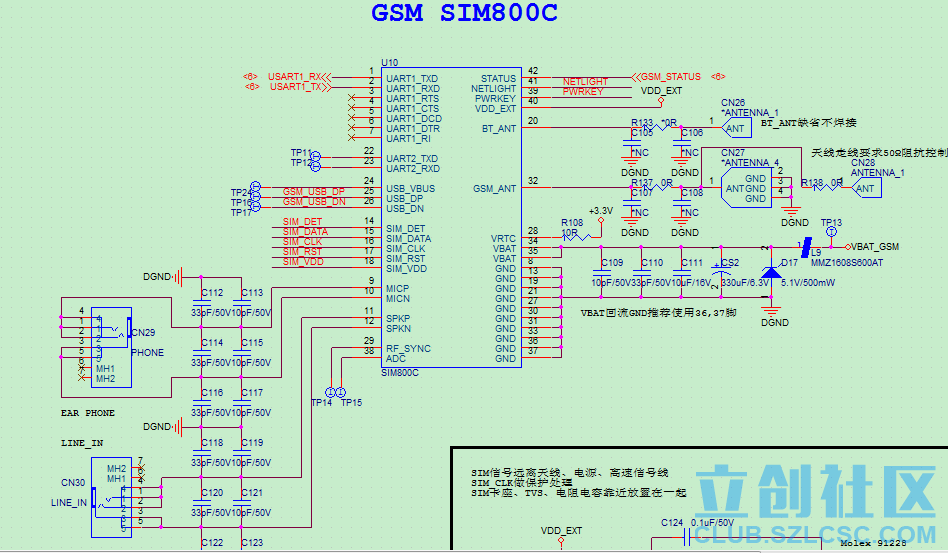

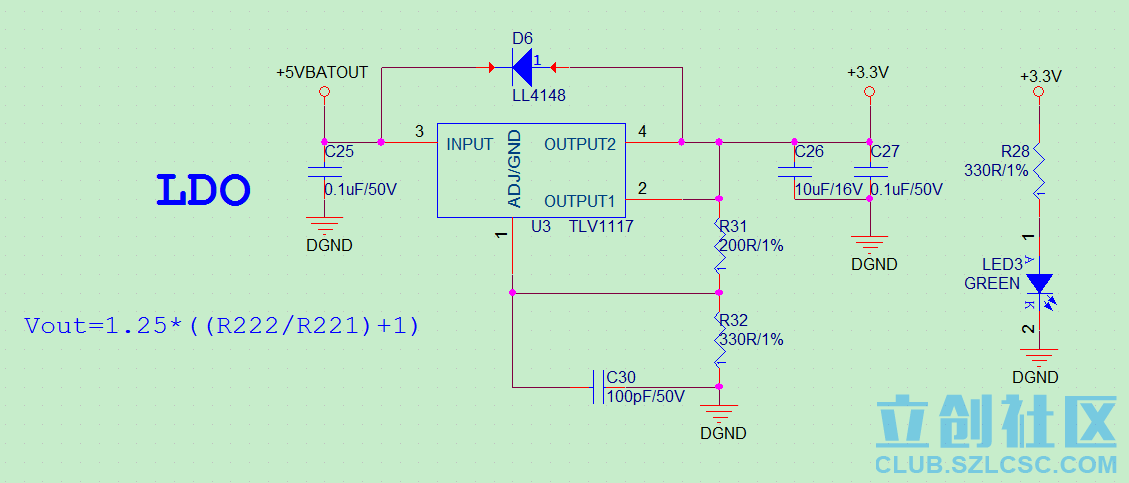

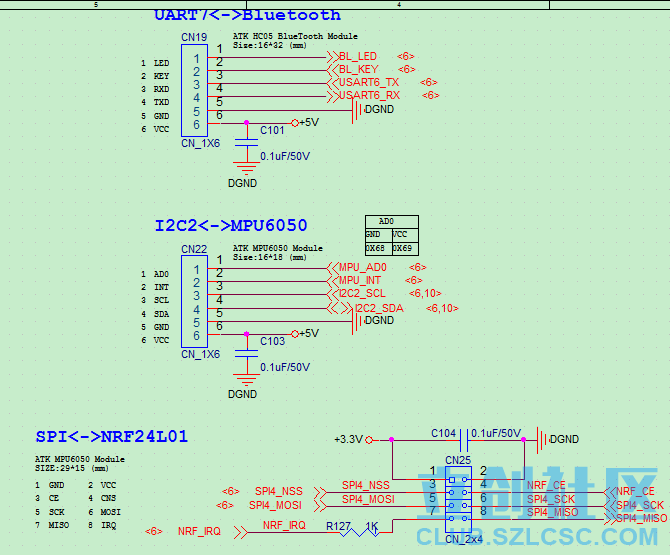

四. 原理圖

















作品實現原理，系統工作過程簡單說明：

通過主控芯片STM32F429，與外圍模塊通過串口、SPI、I2C等常見通訊協議通信、ADC采樣等，采集外圍傳感器數據及通信模塊的數據，經過處理分析，顯示在液晶屏上，板載的SPI FLASH、EEPROM可用來記錄特定的數據，便于后續做數據分析，另外用戶可插入MicroSD卡，拷貝采集的數據；板載GSM模塊可設定特定情況下觸發通信，向指定手機發送傳感器數據或者異常狀態。

五. 材料清單（BOM列表)

關鍵器件列表及立創商城購買鏈接：

STM32F429ZGT6 -  http://www.qdjpair.com/product/details_47529.html

TP5410              -  http://www.qdjpair.com/product/details_81071.html

SIM800C             -  http://www.qdjpair.com/product/details_70232.html

SIMCARD-8PIN     -  http://www.qdjpair.com/product/details_42504.html

CH340B              -  http://www.qdjpair.com/product/details_82160.html

25MHz晶振         -  http://www.qdjpair.com/product/details_9526

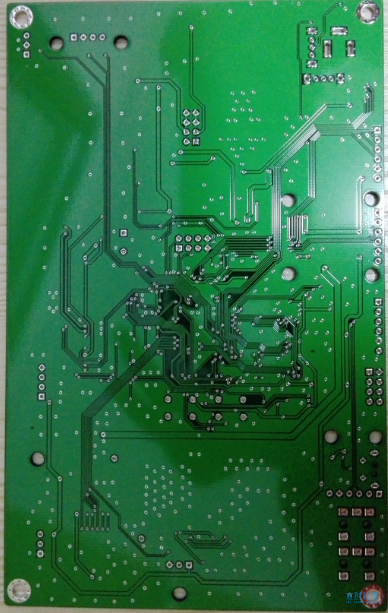

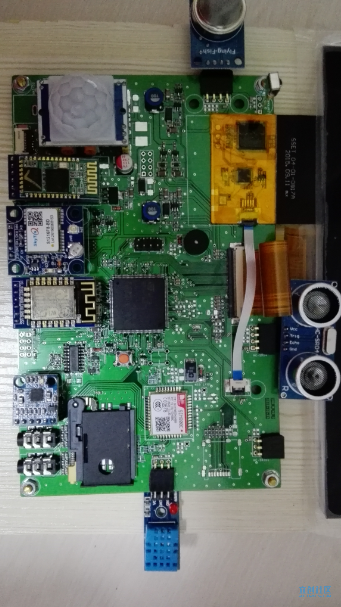

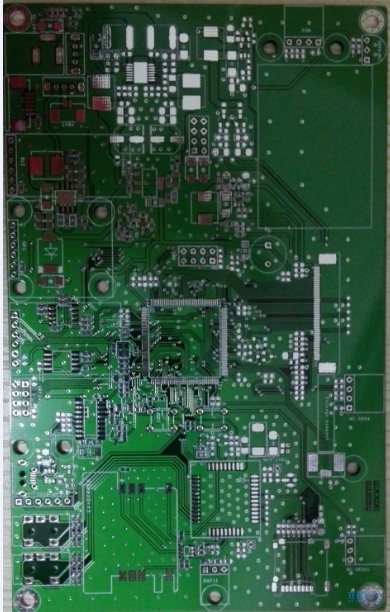

六. PCB實物圖









七. 總結

本作品實現功能較多，如后續有產品化價值，可先進行最小系統的規劃，在本作品基礎上進行不同程度的裁剪，來實現精準的功能定位、最佳的性價比等。
