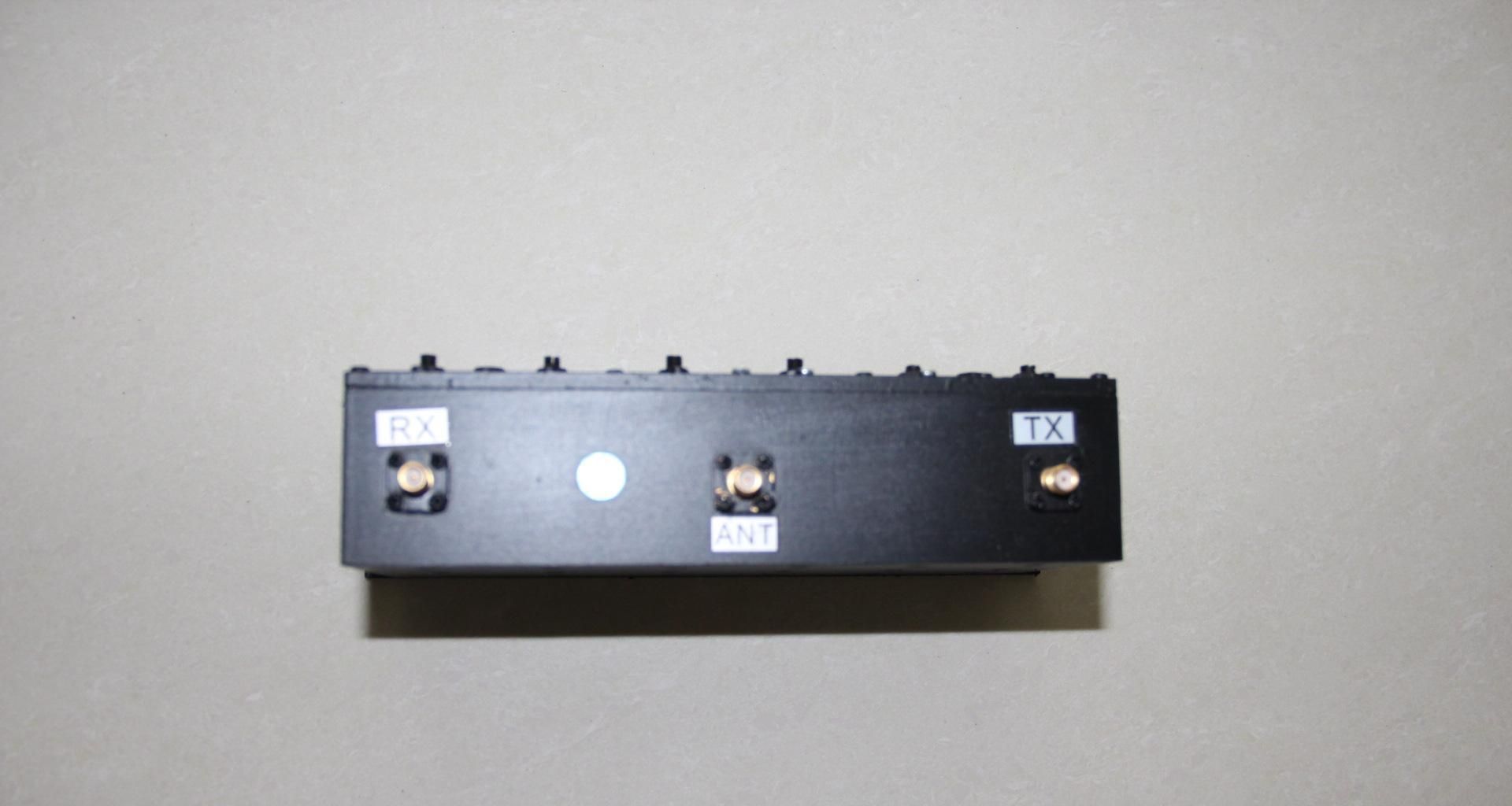

一般雙工器由六個帶阻濾波器（陷波器）組成 ，各諧振于發射和接收頻率。接收端濾波器諧振于發射頻率，并防止發射功率串入接收機，發射端濾波器諧振于接收頻率。有些雙工器不標發射和接收端而只標LOW和HIGH，如某雙工器LOW=450， HIGH=460，表示LOW端可聯接450兆接收機HIGH端聯接460兆發射機，也可將LOW端聯接450兆發射機，HIGH端聯接460兆接收機，收發頻率可顛倒使用，但是不能將發射頻率460的機器接置雙工器450兆一端以免損壞電臺和雙工器。



隔離度

雙工器的隔離度是指兩個等效帶阻濾波器的阻帶衰減量，除一些特定的場合外，一般雙工器的接收通道和發射通道中的阻帶的衰減量，也即雙工器的接收端和發射端至天線端的隔離度相當的。這一點使得雙工器的生產廠家在生產管理上較為方便。因為我們所說的接收端和發射端，無非是工作頻率高和低的區別，如雙工器的工作頻率不合適，甚至是在10MHz的另一端，則只需調整和改接一下即可，而不會影響使用效果。

通常，發射端的衰減量的考慮，是使得在強接收信號的情形下，接收頻率信號對發射機不產生互調干擾，一般隔離度在60db以上時即可滿足要求。接收端的衰減度的考慮，是要足以阻止發射機到天線輸出的射頻功率到接收機的輸入端來干擾接收機的正常工作，因而雙工器的接收通道是一對應于整機發射頻率的帶阻濾波器。我們知道，中轉臺的發射功率都在25W以上，而接收靈敏度都在0.35UV左右。以此作為一個例子，也就是說，在雙工器的發射通道和接收通道中，兩者的電平相差約145db對于功率大一點，接收靈敏度較高一點的中轉臺則相差更大。為了不至于因發射功率而影響接收機的正常工作，要對發射功率在接收機的輸入端進行一定量的衰減。一般來講，除幾個特殊的頻點外，接收機的寄生抗擾性都在80db以上，當然，各種型號的中轉臺可能不一樣，因而在考慮選用雙工器之前應對無線電話機的寄生抗擾性這一指標，尤其是對于發射頻率的頻點上的寄生抗擾性進行測試并詳細了解，以作為雙工器指標確定的依據。從上面的例子則要求雙工器的接收通道中對應于發射頻率的頻點上至少應具有145-80=65db的衰減量，才能基本滿足要求，對于射頻功率大，靈敏度高的中轉臺則要求更大一些，一般要在80db以上。

插入損耗

雙工器的插入損耗是指對應于通道中，通帶頻點對有用信號的損耗?？捎霉剑?0LgPi/PO或20lgUi/Uo來表示。其中Pi、Ui表示進入雙工器的信號功率或電平；Po、Uo表示從雙工器出來的信號功率或電平。不言而喻，對于雙工器來講，插入損耗越小越好，特別是對發射通道而言，插入損耗小，有利于整機的輸出功率的提高，效率提高，減少整機射頻功放的發熱量。國內雙工器指標為1.2db以下，某些進口的產品中雙工器的實際插入損耗在0.5db左右。如對于一臺要求輸出射頻功率25W的中轉臺來說，假如所選用的雙工器的插入損耗為0.5db，則要求整機射頻功放輸出28.1W的功率就可以了；但假如所選用的雙工器的插入損耗為2db，則要求整機射頻功放輸出39.6W的功率。兩者相差十多瓦。因而，插入損耗，特別是輸入通道的插入損耗，也是一項非常重要的指標。

穩定度

雙工器的頻率穩定度應包括兩個含義：一是本身結構的穩定性，使其分布參數具有一定的穩定度；二是其溫度穩定性。

如前所述，雙工器是一個分布參數的腔體濾波器，其頻率響應曲線決定于腔體的分布參數。我們要求移動通信中使用的雙工器應在-25℃－55℃的溫度范圍內具有相當的頻率穩定度，不至于影響無線電話機的通訊效果，也就是說雙工器的頻率響應曲線應在相應的溫度范圍內保持其要求的頻譜位置和曲線形狀，通常的雙工器在工作溫度范圍內應具有優于+55ppm的穩定度，才能滿足無線電話機的使用要求。
