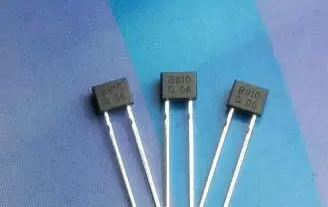

變?nèi)荻O管也稱為壓控變?nèi)萜鳎歉鶕?jù)所提供的電壓變化而改變結電容的半導體。也就是說，作為可變電容器，可以被應用于FM調諧器及TV調諧器等諧振電路和FM調制電路中。比如你收音機調臺，不同的電臺頻率不同，利用變?nèi)荻O管來改變收音機的本振頻率從而達到調臺的目的。


變?nèi)荻O管加載在其上的電壓變化，會引起它的電容量的變化，常用來做頻率的電子調諧，比如收音機的電子調諧等等。

變?nèi)荻O管是專門作為“壓控可變電容器”的特殊二極管，它有很寬的容量變化范圍，很高的Q值。變?nèi)荻O管的導電特性與檢波二極管相似，但結構卻不同。變?nèi)荻O管為獲得較大的結電容和較寬的可變范圍，多用面接觸型和臺面型結構。變?nèi)荻O管適用于電視機的電子調諧電路；在調頻收音機的AFC電路中，作為壓控可變電容在振蕩回路中使用。

選用變?nèi)荻O管時，要注意結電容和電容變化范圍。使用變?nèi)荻O管時，要避免變?nèi)荻O管的直流控制電壓與振蕩電路直流供電系統之間的相互影響；通常采用電感或大電阻來作兩者的隔離。另外，變?nèi)荻O管的工作點要選擇合適，即直流反偏壓要選適當。一般要選用相對容量變化大的反向偏壓小的變?nèi)荻O管。

下面為幾種變?nèi)荻O管的選用參考參數：

1S2268型管：反向電壓：25V

電容變化范圍：3.5pF－6.0pF

品質因素Q值：200（50MHz）


2CC1型管：反向電壓：25V

電容變化范圍：3.6pF－6.5pF

Q值：250（50MHz）


MV201型管：反向電壓：23V

電容變化范圍：9.0pF－14pF

Q值：160（50MHz）。
