限流式與分壓式接法的區別有哪些？
都是變阻器與“電表——待測電阻”系統之間的連接方式。分壓是變相的并聯，限流是串聯。分壓測量范圍廣，更常用；限流可以保護元件，一般需要計算。

所謂限流就是由于電阻的增大，在電壓不變的情況下，回路的電流減小；由于滑動變阻器的電阻，以及與通過其的電流的乘積，即為其兩端的電壓。

滑動變阻器的限流式和分壓式接法

（一）滑動變阻器在電路中的兩種接法：


1．通過改變變阻器電阻來改變電路中的電流，以控制電路中的電流——限流式；

當滑動頭移動過程，滑動變阻器電阻逐漸變化，電路中的電流逐漸變化，變阻器起控制電路電流作用。

注意：實驗開始時應使滑動變阻器連入電路的電阻最大。

2．通過變阻器改變電阻來改變用電器兩端的電壓，起調壓器的作用——分壓式。

電阻R與變阻器電阻并聯，用電器與電阻的電壓相等，改變P的位置改變用電器R兩端電壓，實現調制電壓作用。





（二）兩種電路的特點及選取：

1．電壓和電流的調節范圍

⑴限流式接法 限流電路的調節范圍與Rp有關。在電源電壓U和用電器電阻R一定時，Rp越大，用電器上電壓和電流的調節范圍也越大；當Rp比R小得多時，用電器上的電壓和電流的調節范圍都很小。

⑵分壓式接法 分壓式接法的電壓和電流的調節范圍與滑動變阻器Rp無關。

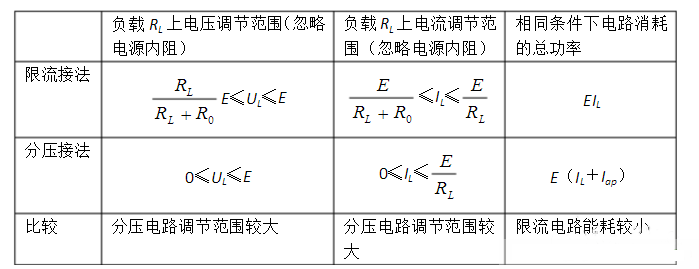

2、兩種電路的比較





1.從調節范圍上比較

分壓電路優點：調節范圍寬，其次是它的電流，電壓都包含了0值且與R0無關。

從方便調節的角度比較

其中，在限流電路中，通RL的電流IL=E/RL+R0?，當R0＞RL時IL主要取決于R0的變化，當R0＜RL時，IL主要取決于RL，特別是當R0《《RL時，無論怎樣改變R0的大小，也不會使IL有較大變化．即R0越大，電流、電壓變化范圍越大; R0越小，電流、電壓變化范圍越小。

在分壓電路中，并聯電路電阻比小的那個還小，當R0》》RL時，R≈RL，所以RL兩端電壓隨R0增大而增大，幾乎不受負載影響。當RL比R0小或小很多時，R≈R0這時幾乎不受影響，不宜采用分壓電路。

歸納為：大負載 R0》RL時，分壓電路 小負載 R0《RL時，限流電路大載分壓小限流。

從兩電路連線和節能角度比較

從兩電路連線方面看，限流電路簡單，分壓電路復雜。從兩電路節能方面看，限流電路耗能小（EIL），分壓電路耗能大（E（IL＋Iap））。

3、選擇原則：

由于限流式電路能節約能源，一般情況下優先選擇限流式接法（以提高電路效率）。

但在下列幾種情況下，必須選擇分壓式連接方式：

①當滑動變阻器全電阻遠小于被測電阻時，且實驗要求電壓（電流）的變化范圍較大；

②明確要求某部分電路的電壓從零開始變化；
例：測定小燈泡的伏安特性曲線。

③若采用限流接法，電路中的最小電流仍超過用電器的額定電流。

4．幾點說明：

⑴對實驗器材和裝置的選擇，應遵循的幾條主要原則：

①安全性原則 ②準確性原則 ③方便性原則 ④經濟性原則

⑵分壓電路中，在通過變阻器實際電流小于變阻器額定電流（或電壓）的條件下，盡量選用變阻器總阻值小的變阻器做分壓電路使用。

例：在采用分壓電路做實驗，提供滑動變阻器有：滑動變阻器A，阻值范圍0～20Ω，額定電流2.0A；滑動變阻器B，阻值范圍0～200Ω，額定電流1.0A，根據其它實驗儀器的規格和實驗需要，若兩個變阻器都滿足電流要求，則以選滑動變阻器阻值較小的A為好。（因為調節方便）

下列三種情況必須選用分壓式接法
（1）要求回路中某部分電路電流或電壓實現從零開始可連續調節時（如：測定導體的伏安特性、校對改裝后的電表等電路），即大范圍內測量時，必須采用分壓接法。

（2）當用電器的電阻RL遠大于滑動變阻器的最大值R0時，必須采用分壓接法。因為按圖（b）連接時，因RL》》R0＞Rap，所以RL與Rap的并聯值R并≈Rap，而整個電路的總阻值約為R0，那么RL兩端電壓UL=IR并=U/R0，Rap，顯然UL∝Rap，且Rap越小，這種線性關系越好，電表的變化越平穩均勻，越便于觀察和操作。

（3）若采用限流接法，電路中實際電壓（或電流）的最小值仍超過RL的額定值時，只能采用分壓接法。

2.下列情況可選用限流式接法

（1）測量時對電路中的電流或電壓沒有要求從零開始連續調節，只是小范圍內測量，且RL與R0相差不大或RL略小于R0，采用限流式接法。

（2）電源的放電電流或滑動變阻器的額定電流太小，不能滿足分壓式接法的要求時，采用限流式接法。


（3）沒有很高的要求，僅從安全性和精確性角度分析兩者均可采用時，可考慮安裝簡便和節能因素優先采用限流式接法。
