1、工程描述

本工程是一個簡易的離線串口監視器(以下稱監視器)，主控采用MSP430G2553，通過串口連接至目標串口，可以顯示接收到的串口信息。

功能：

1、簡易的串口監視器，使用起來類似電腦上的串口助手
2、簡單的串口配置，例如波特率、奇偶校驗、停止位等
3、雙路2.5V量程的10位ADC
4、一個非常上癮的小游戲

2、軟硬件原理

軟件部分使用了Code Composer Studio 10.2.0作為IDE 其余版本的CCS未經證實，能成功導入工程一般都可以編譯燒錄使用。

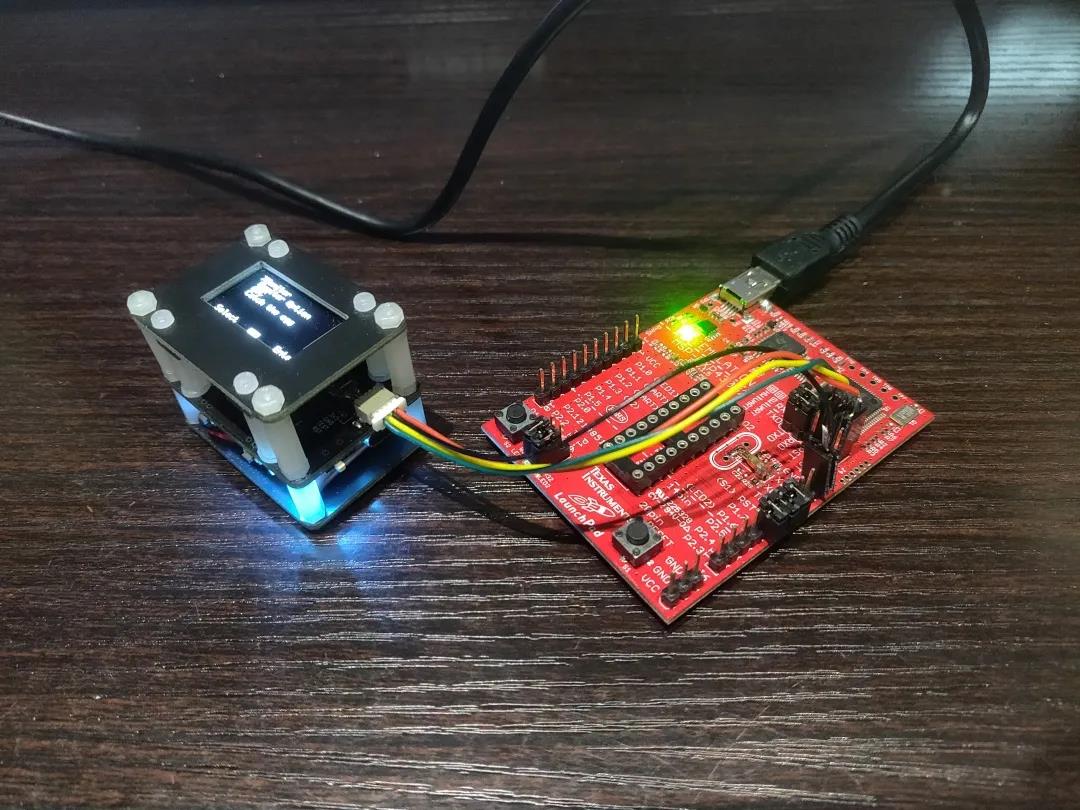

硬件部分使用了MSP430G2 LaunchPad作為燒錄器，新版的MSP-EXP430G2ET LaunchPad不確定能否使用，使用時需要拆除LaunchPad上的MSP430G2553并通過幾條線連接到監視器上的MSP430G2553的debug接口，如下圖。

燒錄

在CCS中通過Project -> Import CCS Project...導入工程 若提示導入失敗，則勾選Copy projects into workspace 在成功導入工程后，編譯燒錄即可。

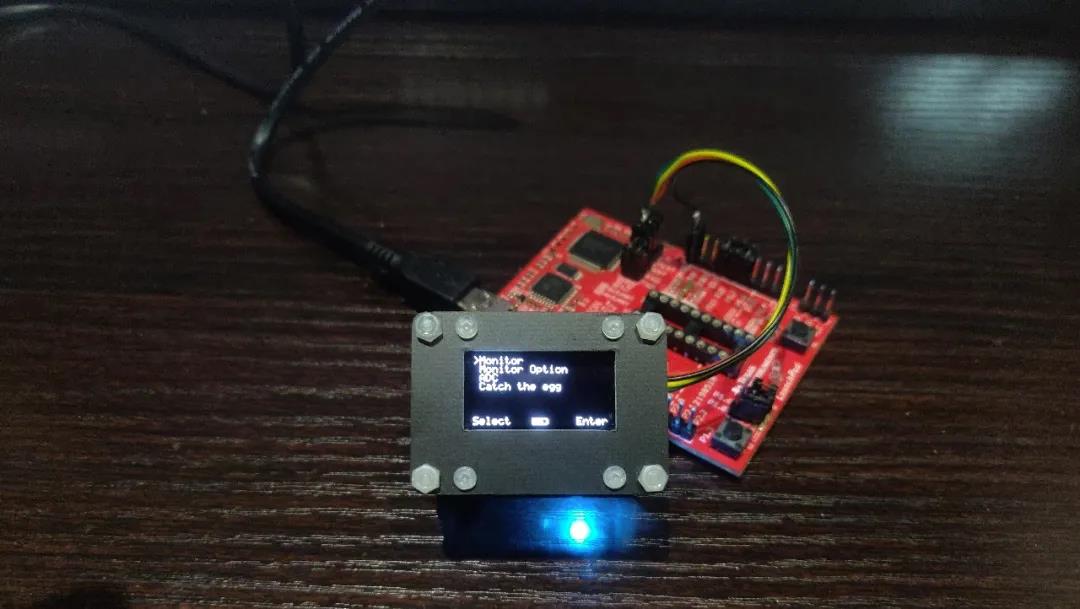

燒錄或者debug時建議斷開監視器的電源，使用LaunchPad提供的電源，成功啟動后應該會顯示如下界面：

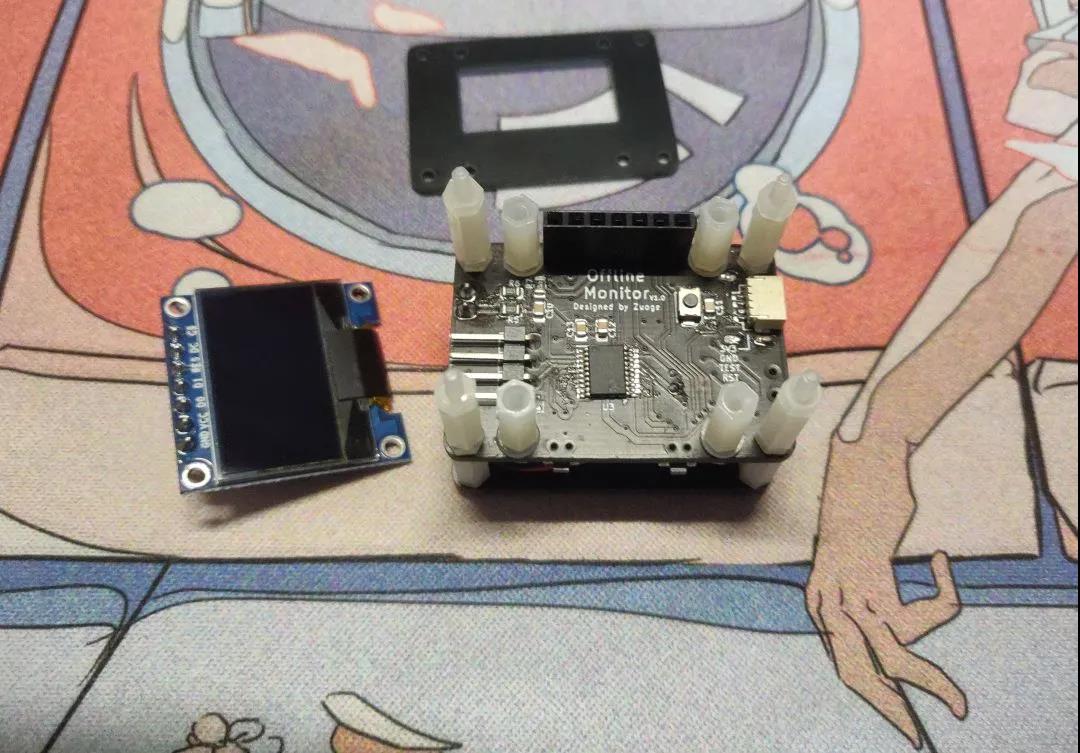

3、成品展示

特別提醒

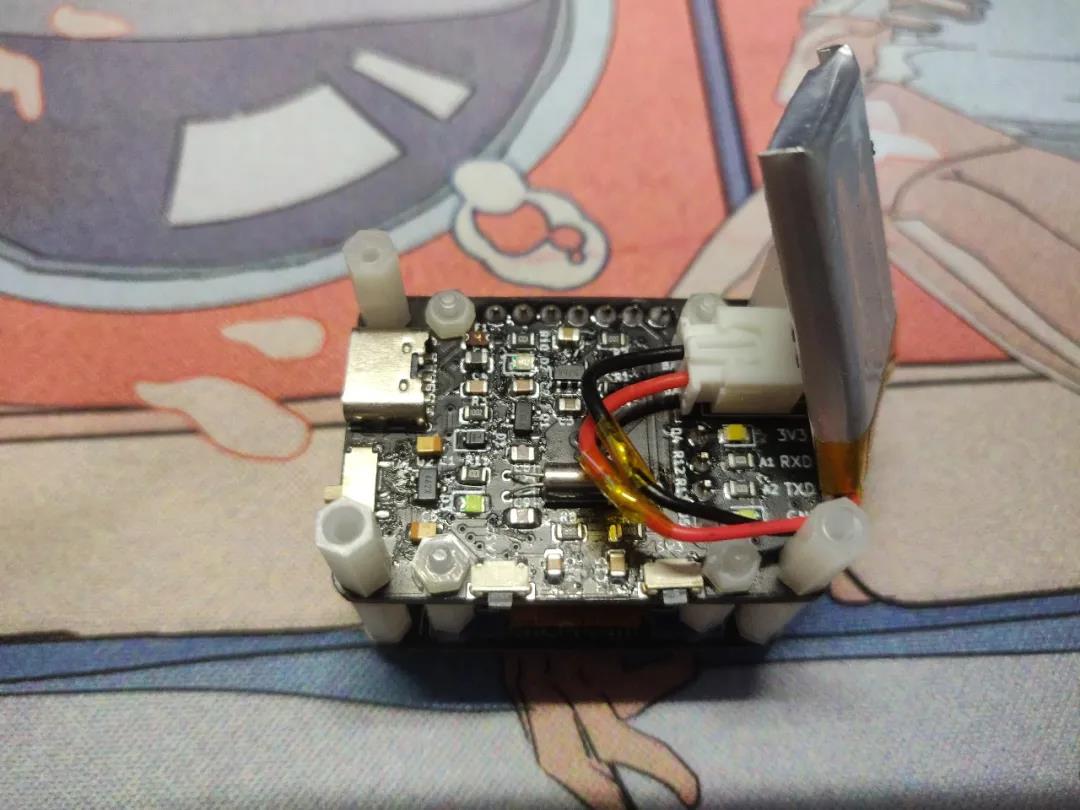

1、由于考慮不周，在畫原理圖和PCB時給LDO輸入輸出用了兩個普通電容，但是在做實物時想到了這里換成兩顆鉭電容。

2、鉭電容是有正負極的，但板子上沒有正負極的絲印，若想同樣使用鉭電容請務必確定正負極，否則否則極大可能Boom，務必注意！！！

4、功能展示

可以顯示當前連接到的單片機的串口發送出來的內容。

串口監視器

可以進行對串口監視器進行簡單的串口配置，包括波特率、奇偶校驗位、停止位、數據位數、數據高低在前、顯示行數。

串口配置

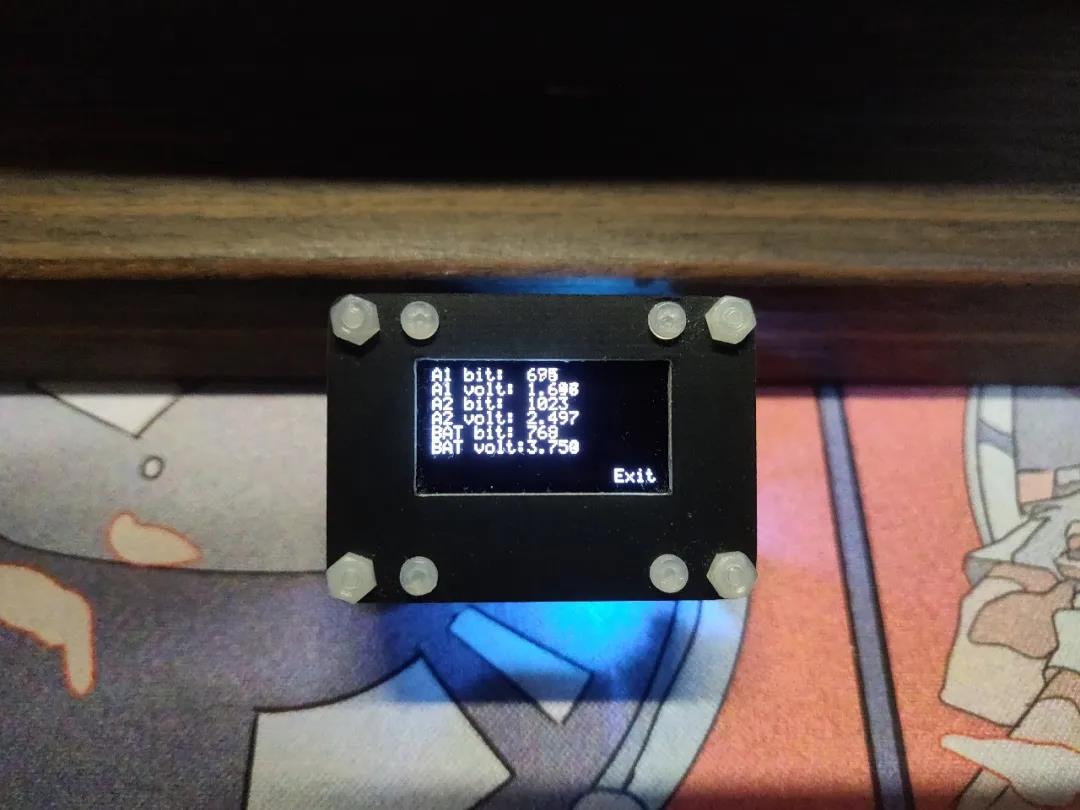

可以顯示A1、A2以及連接到鋰電池的BAT腳共計三條通道進行量程為2.5V的測量，鋰電池的BAT通道是經過兩個100k電阻進行分壓，所以不會超出量程。

ADC

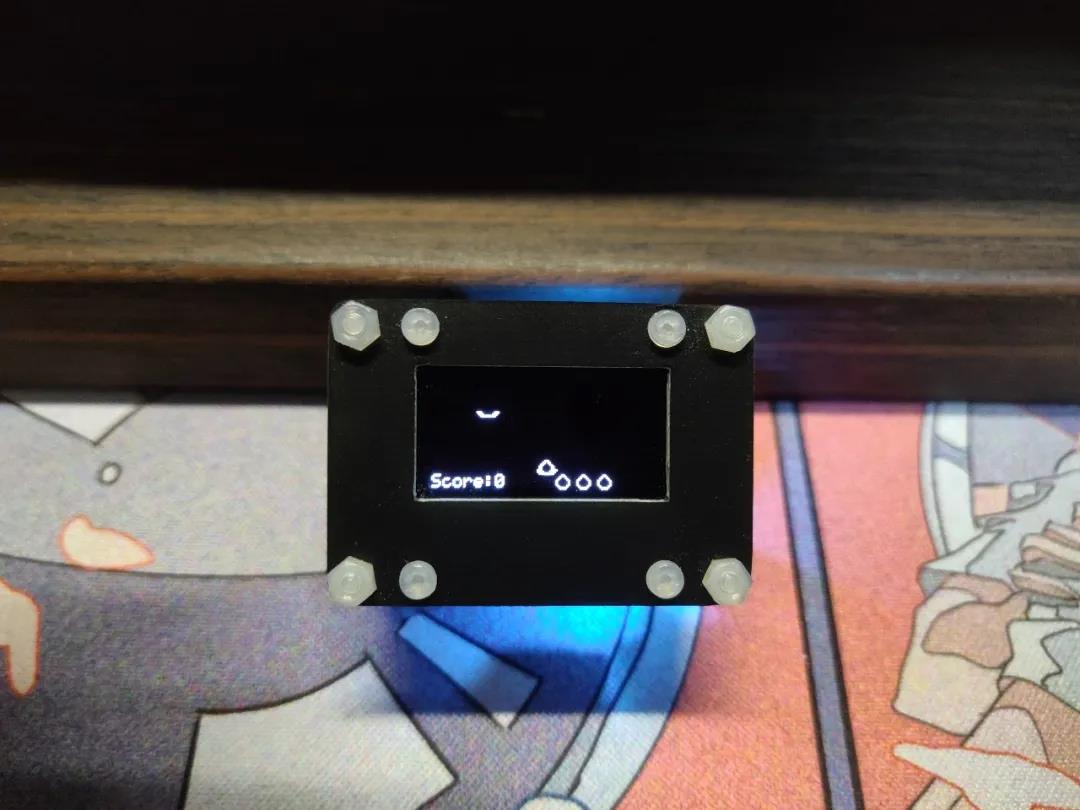

一個接雞蛋的小游戲

小游戲

視頻演示：點擊查看

4、電路設計

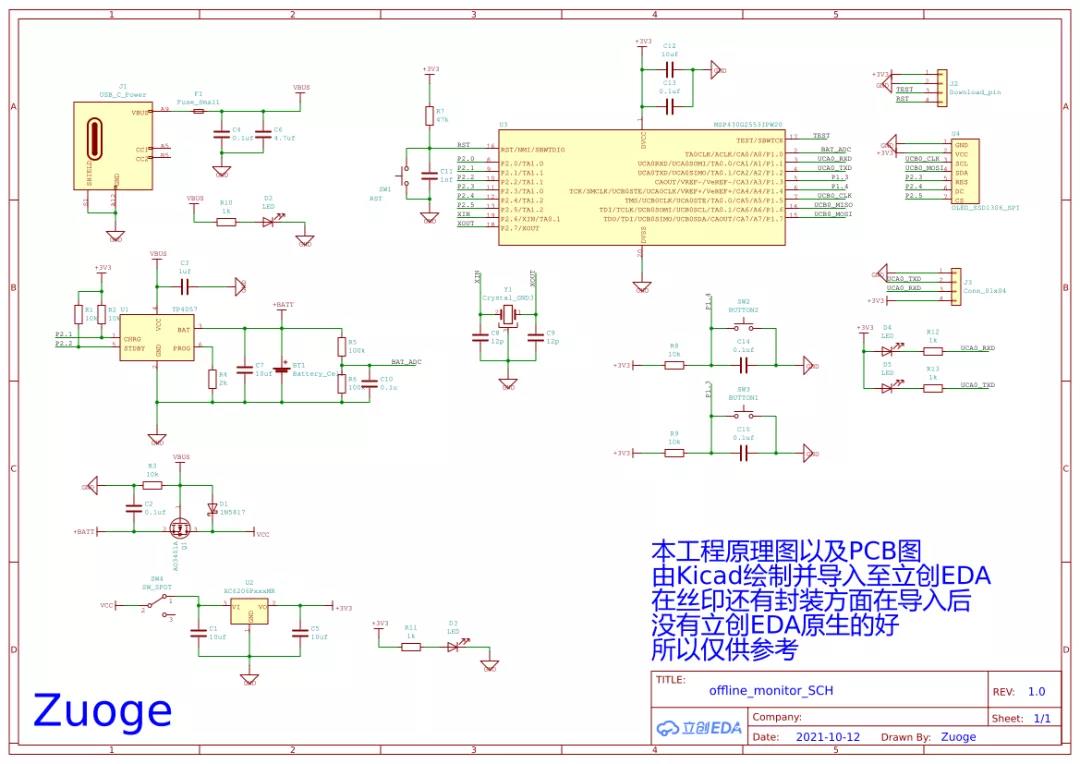

原理圖（點擊進入立創EDA編輯器打開）

PCB（點擊進入立創EDA編輯器打開）

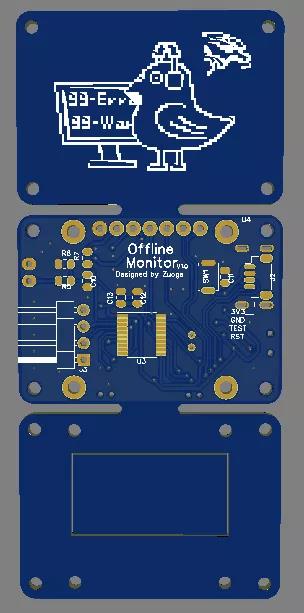

PCB 3D圖

工程附件

offline_monitor.zip
