1、工程描述

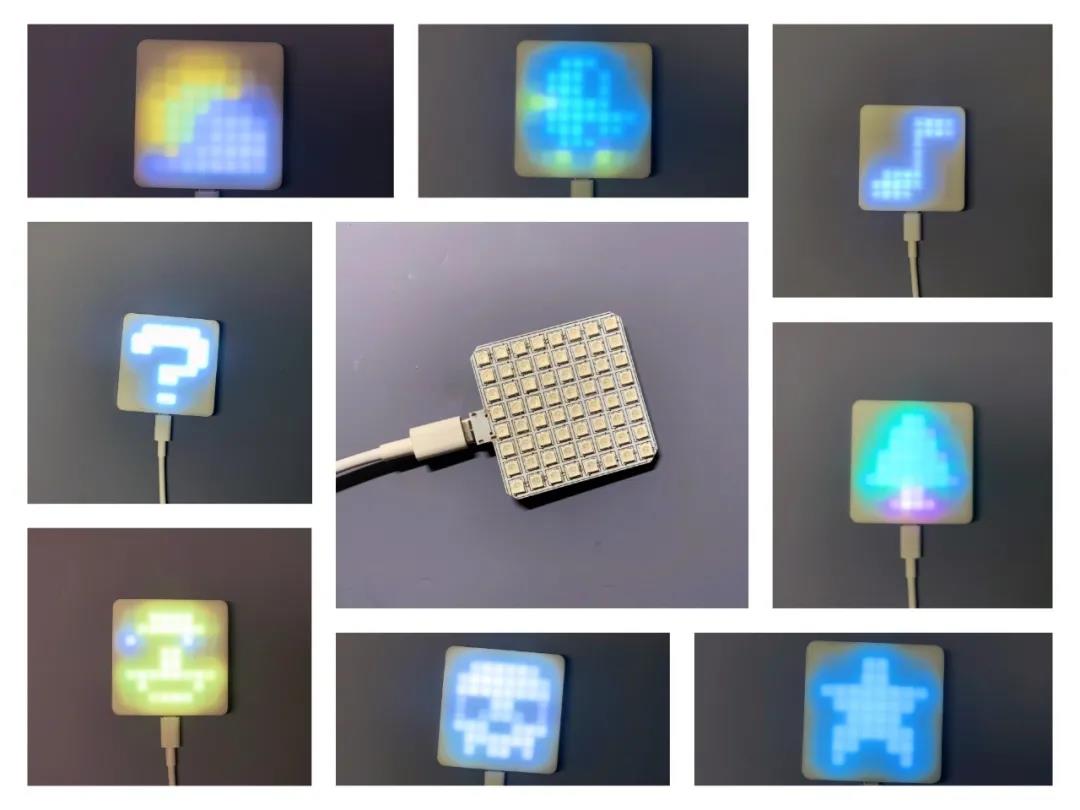

EmojiCube工程為DIY8*8像素屏幕，主控ESP32-WROOM-32D，可編程，自定義顯示內容，低成本，非常簡單，對新手友好！

設計思路來源以及部分素材來源于項目：IoT Emoji 標牌，用最簡單低成本的方式，利用ESP32強大的物聯網功能，實現一個顯示 8x8 像素 Emoji 的標牌。

2、軟硬件設計

原理圖設計

引腳連接說明：

GPIO4 <------> 燈珠DIN；

GPIO2 <------> 觸摸芯片TTP223: Q

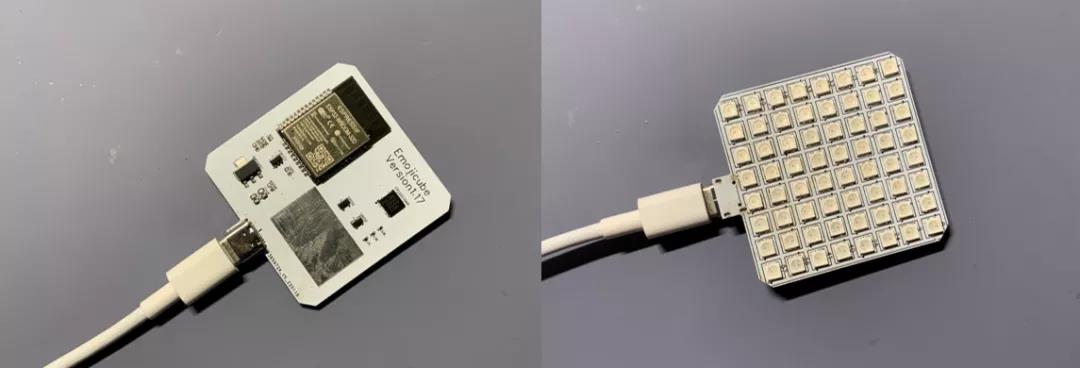

PCB設計如下圖，右邊矩形焊盤為觸摸區域，正面為燈珠，反面為主控esp部分。

使用Fusion360設計，工程附件提供stl文件，外殼尺寸約為60×60×15mm

建議使用黑色材料打印或白色材料打印后上黑色，純白外殼效果太差了

3D外殼設計目前需要修改，小伙伴務必不要直接打樣。

軟件&交互式前端設計

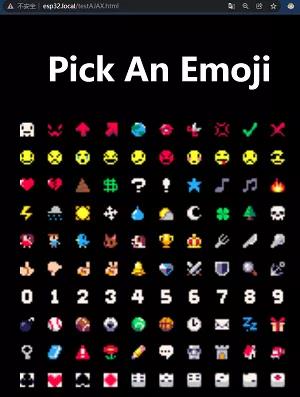

1、利用ESP的物聯網功能，提供兩種交互方式：AP軟路由/wifi配網；無論哪種方式，通過MDNS服務均可在瀏覽器中訪問：http://esp32.local/ 進入主界面



2、瀏覽器與ESP之間通過ajax進行交互；點擊表情即可顯示指定的圖像
3、考慮到每次切換表情需要登錄瀏覽器較為麻煩，因此預留了一個觸摸開關作為離線交互工具，即觸摸開關即可切換表情
4、所有文件：html,json等均存儲在Flash中SPIFFS文件系統，具體內容請見工程附件中文件夾

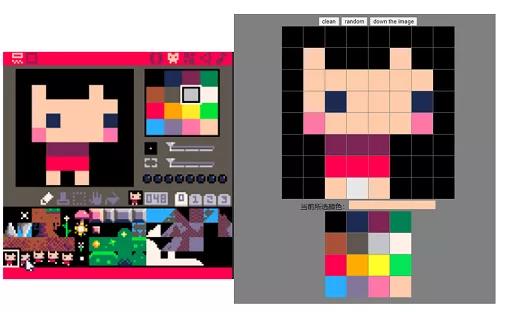

5、自定義圖像顯示：參考pico-8游戲設計，采用16種顏色，還在開發中

視頻演示

3、電路設計

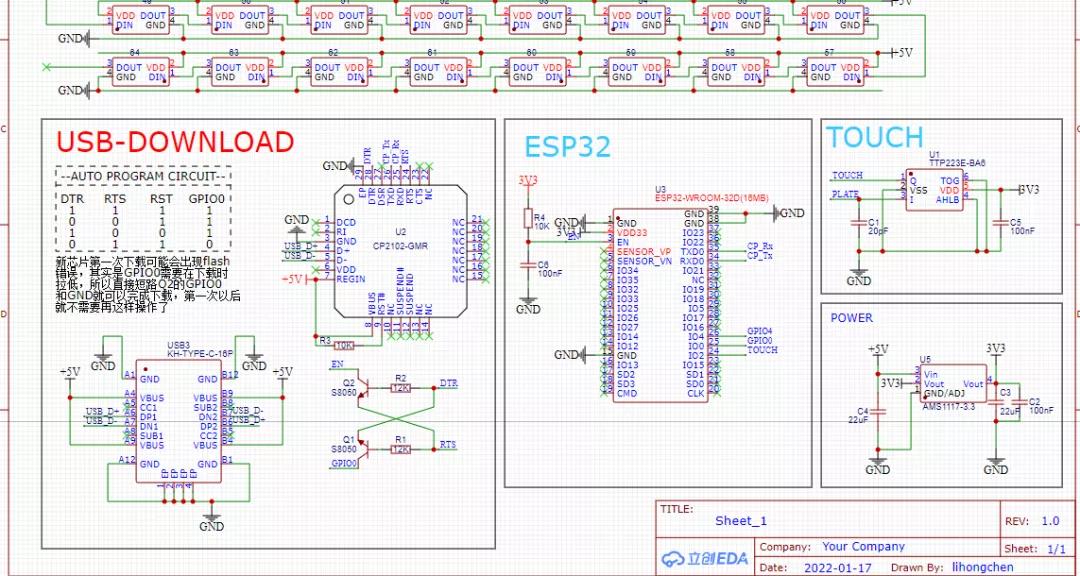

原理圖（點擊進入立創EDA編輯器打開）

PCB（點擊進入立創EDA編輯器打開）
