對于MCU，CPU，DSP和FPGA等上電穩定后需要加載運行代碼或者配置數據的處理器來說，電源上電是系統正常運行的第一個關鍵過程。電源上電這一貌似簡單的過程其實包含了多個技術設計指標來確保整個系統正常初始化并順利啟動后續功能。電源上電過程的主要指標包括單調性，電壓爬升速度，上電時序和電壓精度。這一系列指標由監控復位電路 CBM706系列產品就可以輕松完成。



CBM706主要功能是精確監控輸入電壓，并精確按照設計時序執行相應控制邏輯輸出，因此是基于各種類型處理器為核心數字電路的低成本監控方案首選。下面是CBM706系列的原理框圖：





CBM706系列，除了監控多種電壓外，還支持看門狗復位功能，防止主控芯片程序運行異常。內置的防抖復位功能，保證可靠的手動復位。另外還設計一路電壓比較器，可用于其他有需要的電壓檢測，或者可以作為簡單邏輯控制功能。



 CBM706系列產品典型特征

電源電壓監控器：2.63 V (CBM706P, CBM706R) / 2.93 V (CBM706S) / 3.08 V (CBM706T) / 4.40 V (CBM706A)
120 ms復位脈沖寬度

185μA靜態電流


獨立看門狗定時器；1.6秒超時（CBM706P, CBM706R, CBM706S,CBM706T）
VCC = 1 V時確保有效
電壓比較器1.25V：電源故障或低電量警告的電壓監測



 CBM706系列產品核心特點

芯佰微電子監控復位電路全系陣列

芯佰微電子CBM706系列監控復位電路專注于復雜系統的高可靠性需求，在保證監控參數高精度同時，還集成了多種電壓監控、看門狗功能、帶消抖的手動復位輸入、1.25V電壓比較器等功能。是實現復雜系統可靠性設計的低成本的解決方案。復位輸出信號在供電大于1V就可以正常控制后級電路，這一特性覆蓋絕大多數處理器和其他電路的電源供電電壓范圍。目前CBM706系列產品均屬于μA級別的低功耗電路，從功能上、性能上和封裝上也可以覆蓋絕大國際知名品牌相應型號。

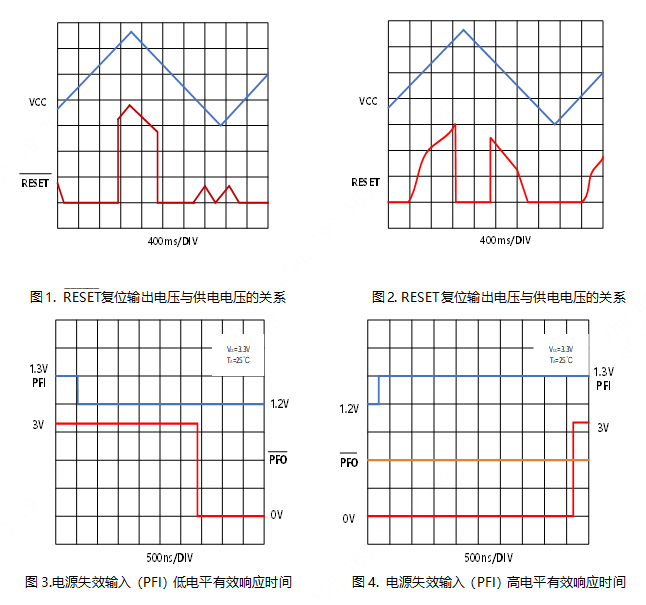

CBM706P/706R/706S/706T幾種主要參數特性圖如下：
