CMC芯片介紹



CMC（Control Module on Chip）芯片是由中控微電子有限公司開發的全國產工控芯片，專用于可編程控制器的核心處理芯片。CMC芯片通過硬件電路實現邏輯控制、運動控制、輸入輸出、通信接口和數據存儲等多種功能。CMC芯片作為控制器主芯片獨立運行外，還可以多個芯片通過總線連接，以主/從控制器方式實現擴展。用戶根據我們提供的典型設計，可快速完成基于CMC芯片的控制器軟硬件開發。芯片集成了Flash、SRAM、通用定時器、PLL等功能，以及以太網MAC、UART、CAN、SPI、I2C等多種通信接口。

CMC芯片特點

通用易用的控制語言

支持5種編程語言IL（指令表）、ST（結構化文本）、LD（梯形圖）、FBD（功能塊圖）、SFC（順序功能圖）和運動控制G代碼。

4軸3聯動的運動控制

支持符合JB/T3208-1999標準的G代碼程序，可以獨立對4個電機驅動軸進行速度控制或對三個電機驅動軸插補控制，也可以通過功能塊方式實現4軸3聯動的運動控制功能。

強大的信號處理能力

支持多種模擬量輸入/輸出，支持多種數量規格的開關量、脈沖量輸入/輸出，并支持正交編碼檢測、支持多種類型的開關量、PWM信號輸出等功能。

標準易用的通信接口

提供多種通信接口，支持通過以太網/CANopen/Modbus等接入標準工業設備或系統，方便設備聯網。

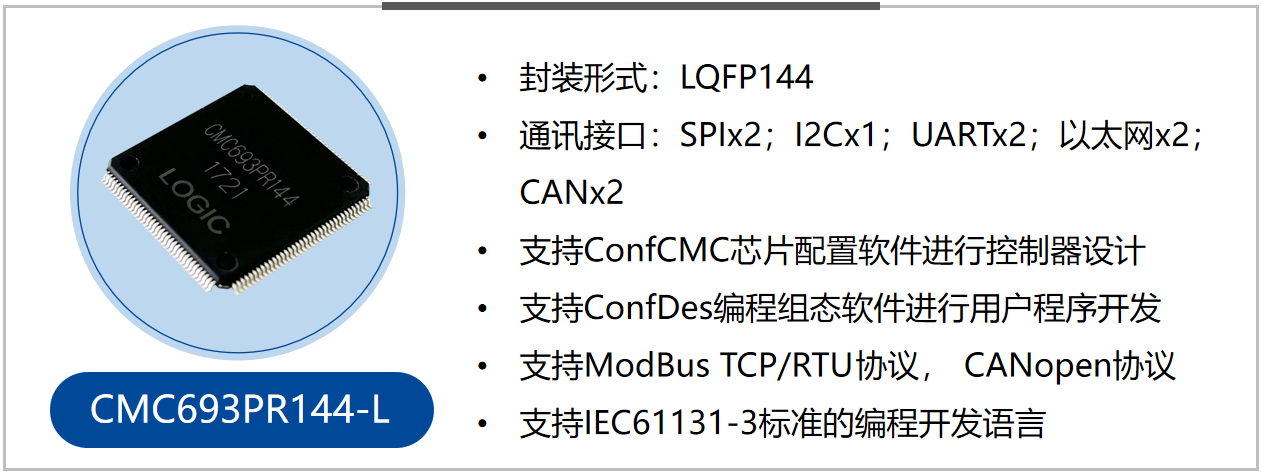

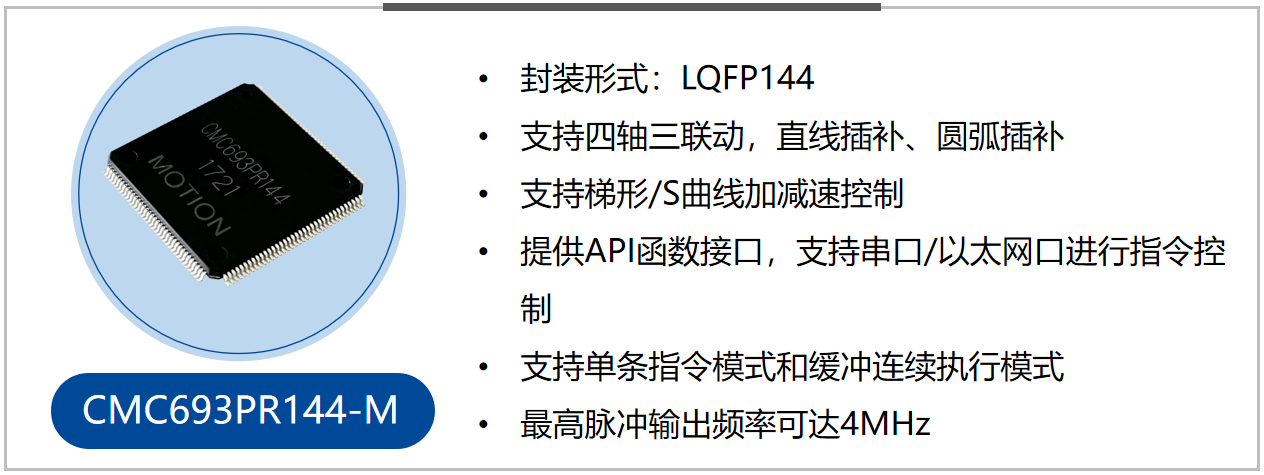

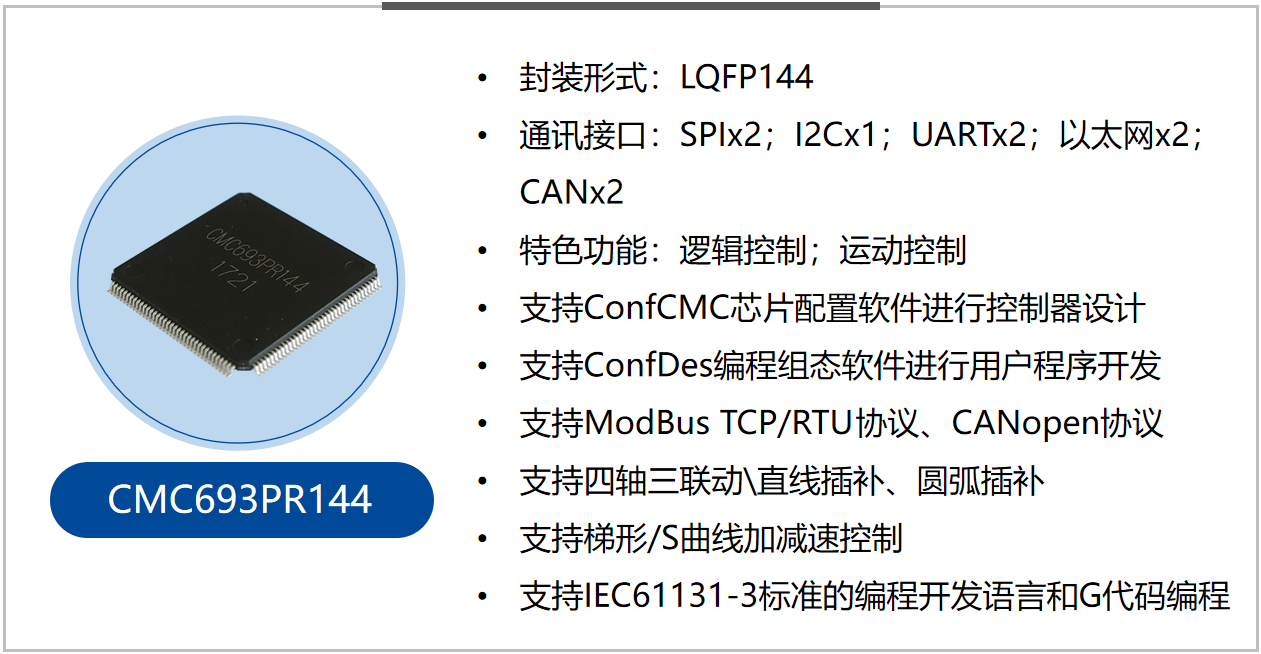

CMC芯片典型特性







圖：點擊購買

CMC芯片典型開發
常用工業控制器的開發，通常有2種方式：

一種是采用通用處理器，并進行芯片底層嵌入式開發和上位機軟件的開發，這種方式我們稱之為“工業控制器開發模式1.0”。采用這種方式需要投入巨大的人力和時間，而且對工程師的要求也很高。需要有一定的行業積累。另一種是在通用處理器的基礎上，直接購買軟PLC的方案（如CodeSys等軟件），這種方式我們稱之為“工業控制器開發模式2.0”。采用這種方式，能夠省去軟件開發的投入，可以快速搭建起一套控制器產品。但是軟件開發工具的費用較高，而且還需要有每套產品的授權費用。

中控微電子推出的“低成本高效益的控制芯片”，提供了一種更加便捷的方式，基于中控微電子自研的CMC工業控制芯片，再基于ConfCMC芯片配置軟件和ConfDes編程組態軟件，就能快速打造一款用戶自定義的控制器。



該方案不需要大量的人力財力投入到軟件和嵌入式的開發，也不需要高昂的授權費用，只需要一顆CMC工業控制芯片的費用，就能開始打造屬于自己的控制器。同時中控微還提供了PLC和運動控制器常用電路的原理圖設計方案和PCB設計方案，為用戶提供了設計參考，加快開發進程，設備開發商可快速完成控制器設備的硬件設計。通過ConfCMC軟件對CMC芯片的運行時功能進行選配、裁剪和二次開發，將編譯生成的定制版運行時（CMC-Runtime）軟件下載到硬件設備后，即可完成控制器設備的開發實現。該設備可使用基于IEC61131-3標準的編程環境ConfDes進行控制方案的編程和應用。

產品鏈接

https://item.szlcsc.com/3413868.html

https://item.szlcsc.com/2978717.html

https://item.szlcsc.com/3130574.html

關于中控微電子

寧波中控微電子有限公司是一家集控制芯片研發和智能控制系統應用于一體的高新技術企業，擁有芯片相關核心專利、軟件著作權和集成電路布圖設計權共五十余項。公司的片上控制系統（CMC芯片）榮獲第八屆中國創新創業大賽電子信息行業的全國總決賽初創組優秀企業，所開發的CMC芯片完全自主可控，已成功應用于非標自動化、3C裝備、汽配自動化、數控機械、樓宇智能化、木工機械、水利監控、伺服與驅動等領域。
