在晶振領域有一個“高貴”的晶振，那就是差分晶振/差分振蕩器。與普通晶振相比，差分晶振有哪些特別之處?

一、差分晶振概念

差分晶振是指能夠輸出差分信號的晶振，輸出差分信號使用2種相位彼此完全相反的信號，從而消除了共模噪聲,并產生一個更高性能的系統。



二、差分晶振優勢

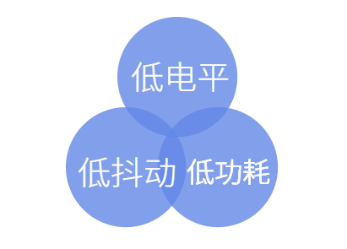

差分晶振具有低電平,低抖動，低功耗等特性。差分晶振作為目前行業中高要求、高技術石英晶體振蕩器，具有相位低、損耗低的特點。因此也被稱之為"低抖動振蕩器，低抖動石英晶振,低相位晶振,低損耗晶振”。




① 能夠很容易地識別小信號。
② 對外部電磁干擾(EMI)是高度免疫的。

③ 能夠從容精確地處理'雙極'信號。

三、差分晶振參數信息

差分晶振一般為六腳貼片，工作溫度范圍-40℃~+85℃，差分晶振的頻率相對都比較高，比如從50MHz起可以做到700MHz或者更低和更高頻率，且任意頻率精確到個位小數點后六位。電源電壓能夠做到2.5V-3.3V之間。例如：2.25V、2.5V 、3.0V、3.3V、3.6V 可任意選擇應用。常見的封裝尺寸有7050(7.0*5.0mm)、5032(5.0*3.2mm)、3225(3.2*2.5mm)，更小封裝可達到2520(2.5*2.0mm)，常用的輸出方式主要有LVPECL和LVDS兩種。





由于許多高性能的協議使用差分信號，故而差分晶振廣泛應用于5G通訊設備、機頂盒、光端機、安防設備、路由器/交換機、儀器儀表、SATA，SAS，光纖通信，10G以太網及各種頻率控制設備上。

 五、新品推薦

??

差分晶振一般是為FPGA或CPLD提供穩定時鐘信號的，由于FPGA或CPLD價格都比較昂貴，所以選擇一款穩定的差分晶振十分必要。



目前YXC揚興向市場推出10-1500MHZ超高頻的高精度，小型化國產差分晶振YSO230LR、YSV220PR、YSO210PR。這些系列產品中，除了滿足市場需求較多的5.0×3.2mm、7.0×5.0mm和3.2×2.5mm尺寸的差分晶振以外，還結合當前5G通訊領域應用額外新增超小尺寸2.5×2.0mm。
