最近我們有客戶朋友在使用CS創世 SD NAND的時候遇到了這樣的問題，在使用我們SD NAND的時候，同樣的測試環境下，4GB的用的沒有任何問題，用512MB和128MB的用的時候會出現用不了的情況，這種情況是因?yàn)?GB屬于SDHC，512MB和128MB屬于小于2GB的SDSC，本文來簡單闡述下兩者的區別。

【1Gb SD NAND 二代】商品購買鏈接：https://item.szlcsc.com/3013565.html

CS創世 SD NAND經過實測是完全遵守SD 2.0協議的，SD2.0協議中規定，小于等于2GB的卡為SDSC，大于2GB的為SDHC在數據傳輸?shù)倪^程中，如果主機使用部分塊的累計長度不能對齊，而又不允許不對齊，卡應該在第一個不對齊的塊開始的時候就檢測到這個問題。

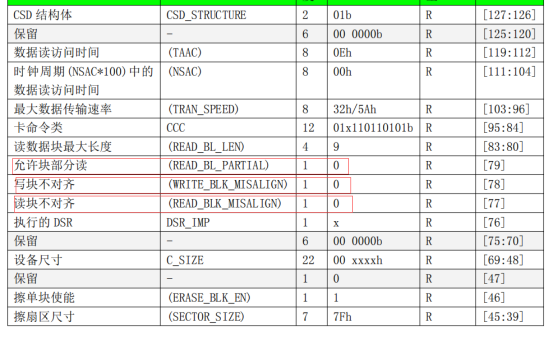

如下圖所示，在CSD寄存器中寫和讀塊不對齊那里數字都為0，表示不允許不對齊，即如果寫塊或者讀塊不對齊的話就會報錯，導致數據無法傳輸。



如果是SDSC，數據塊的長度是 CMD16 中定義的 BLOCK_LEN。如果是SDHC，數據塊的大小固定為 512Byte。所以SDSC的adress必須要設置成0x200的整數倍，如下圖所示：



命令參數

SDHC中，內容訪問命令的 32bit 參數，使用塊地址格式。塊長度固定為 512Byte；SDSC中，內容訪問命令的 32bit 參數使用的是字節地址格式。塊長度由 CMD16 決定。比如：1.SDSC的 0001h 參數表示字節地址 0001h，SDHC表示第 0001h 個 block；2.SDSC的 0200h 參數表示直接地址 0200h，SDHC表示第 0200h 個 block


局部訪問和位移訪問

SDHC因?yàn)槭且詨K為單位的，所以不支持這種，只允許塊地址訪問。


設置塊長度

當以塊地址模式進行存儲讀和寫命令時，不管 CMD16 設置的塊長是多少，塊的長度都固定為 512Byte。就是說塊長度的設置不會影響存儲訪問命令。CMD42(鎖定/解鎖)不屬于存儲訪問命令，因此塊長度可以通過 CMD16 進行設置。不管卡容量多少，只要塊長度設置大于 512Byte，都會報錯 BLOCK_LEN_ERROR。


寫保護組

a) SDHC不支持寫保護組。因此 CMD28，CMD29，CMD30 會報錯 ILLEGAL_COMMAND
b) 而SDSC可以。

讀

a)對于SDSC來說，讀操作的超時時間是 100 倍的標準訪問時間或者是 100ms(取較小的)。
讀訪問時間是 CSD 的參數 TAAC（數據訪問時間） 和 NSAC（時鐘周期NSAC*100中的數據讀訪問時間）  的和如果是單獨的讀操作，這些卡的參數 定義了讀命令的結束位和數據塊的起始位之間的延時。如果是多塊的讀操作，他們也定義了塊與塊之間的標準延遲。
b)對于SDHC來說，TAAC（數據訪問時間） 和 NSAC（時鐘周期NSAC*100中的數據讀訪問時間） 是寫死的值。主機應該使用 100ms(最小)作為超時時間而不是使用 TAAC 和 NSAC 的和。

寫

a)對于SDSC來說，超時時間應該是 100 倍的標準操作時間，或者是 250ms(取較小的)。

CSD 中的 R2W_FACTOR 區域用來指示標準的操作時間，這個值乘以讀訪問時間就是寫訪問時間。所有的寫操作都是這個時間(SET(CLR)_WRITE_PROTECT，PROGRAM_CSD，以及塊讀命令)
b)對于SDHC來說，R2W_FACTOR 也是一個寫死的值。所有寫操作 Busy 的最大值是 250ms。主機應該使用 250ms 作為單塊或多塊寫操作的超時時間，而不使用 R2W_FACTOR。

因此同樣是滿足SD協議，不同容量的產品還是有一些差別的。因此客戶朋友在選擇產品的時候，可以提前咨詢我們，節省產品的開發時間。
