1、工程描述

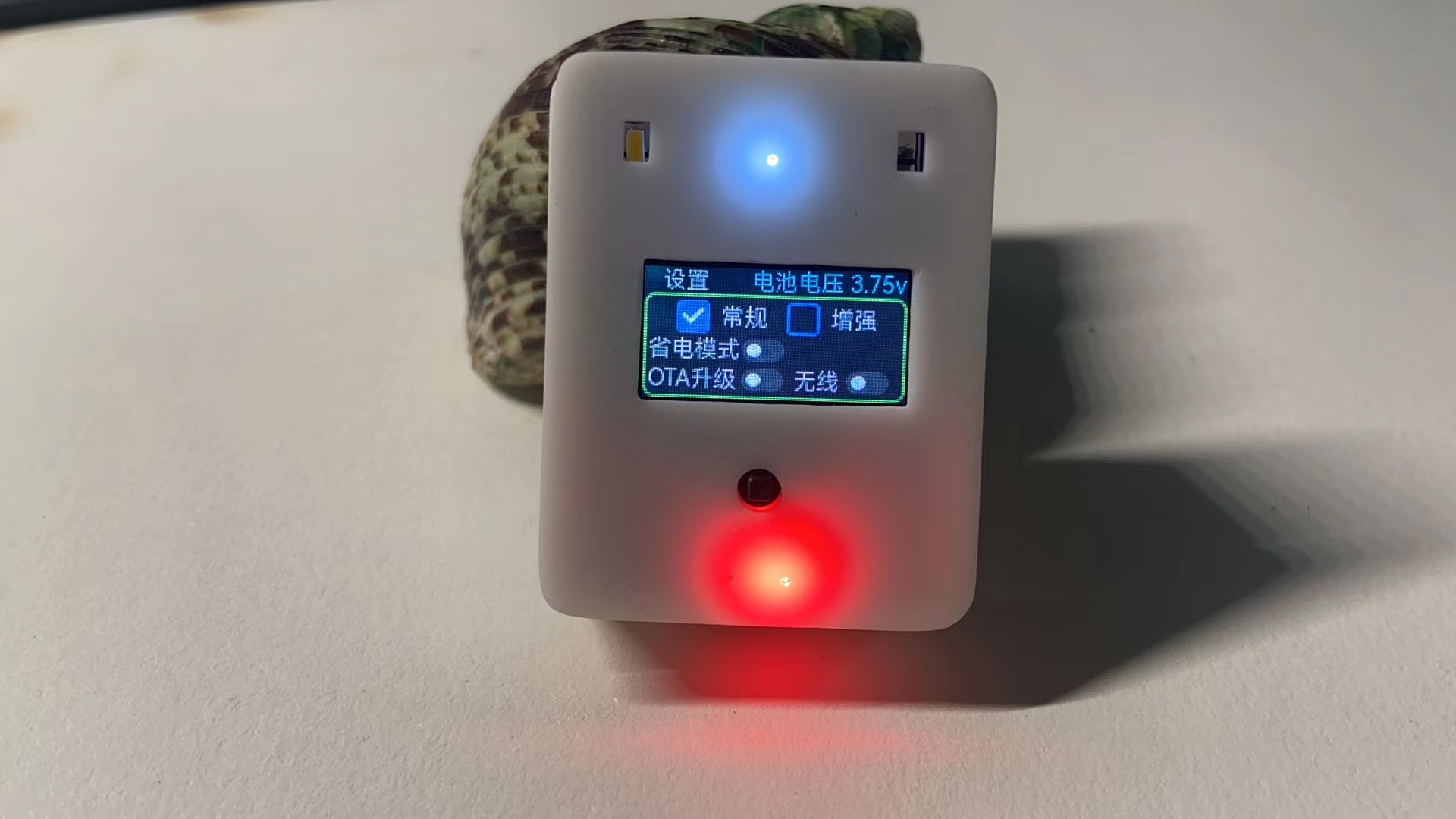

自制了迷你微距激光測距儀，基于商城的 C190004  VL53L1。傳感器的精度取決于傳感器的性能和算法，這個傳感器的誤差在±2MM，后續還會進行優化。本項目能用于尺寸測量、位置跟蹤、測試目的等場景。除此之外，還可擴展多種應用。

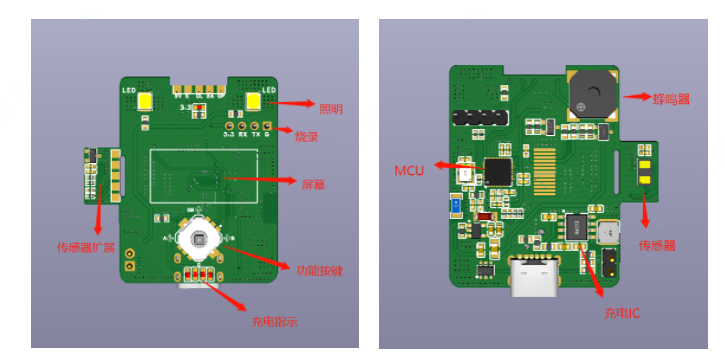

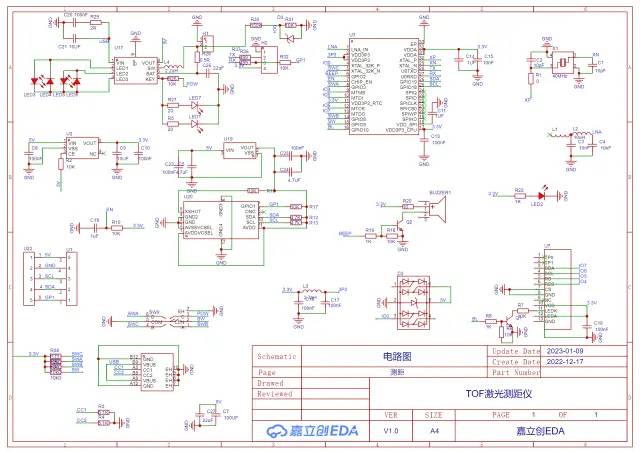

測距儀由MCU驅動電路、照明電路、顯示驅動、蜂鳴器等驅動電路、軟件組成。







硬件參數
處理器：ESP32C3（WIFI,藍牙）
電源：充放電包含:照明(手電)、軟開關機
電路：蜂鳴器，電壓采樣
屏幕：0.96 TFT彩屏
操作：多向復位按鈕








焊接：主控芯片為QFN封裝，焊接時請使用直流低壓加熱臺。
上電檢查：上電前請務必檢測是否短路，避免芯片燒毀。
區分元器件：區分有正負極的元器件，以免發生短路。




燒錄程序→上電即用→設置帶掉電保存→自動加載上次設置。


準備程序燒錄：TTL 連接PCB   RX  TX  GND。
按住中鍵插入USB。
選擇串口點擊開始（等待程序燒錄完成）。

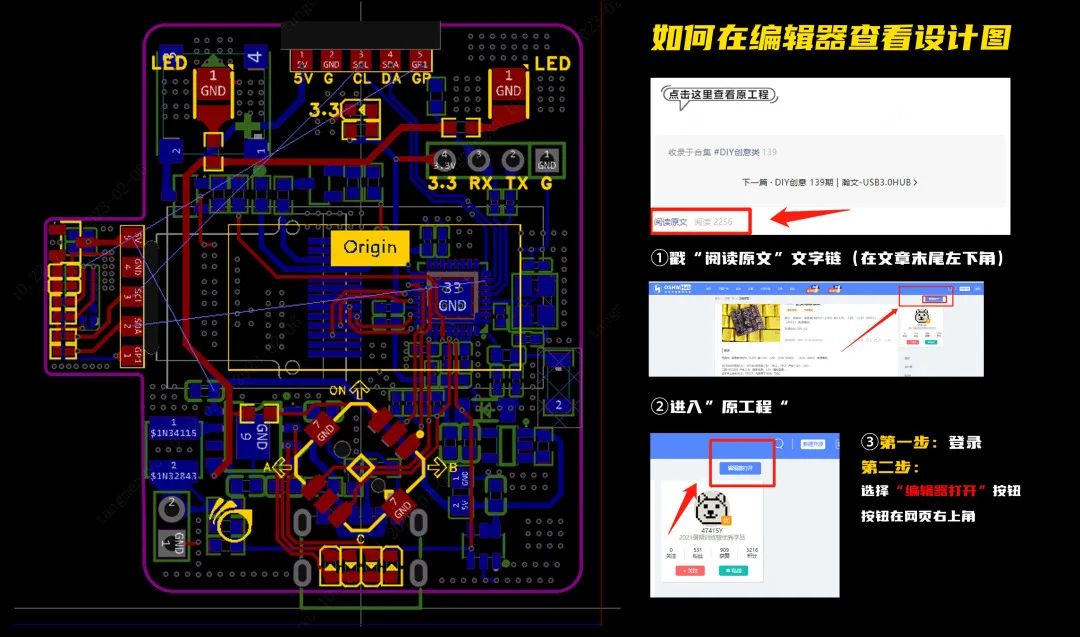

更多詳情及附件，可從原工程查看。
