產品優勢

順翔諾該產品使用T-CORE+熱壓工藝，與傳統冷壓一體成型電感對比具有如下優勢：

1.采用T-Core設計，T-Core具有較高的Ui和BS值，扁平線繞線，低阻抗，低損耗，與傳統一體壓模產品相比，線圈內徑可加大，飽和電流特性可提升約10 ％，DCR可降低約10％；

2.線圈線腳直接剝漆焊錫做為端子電極，可以 最大程度地降低接觸電阻與 傳統焊接料片結構相比，DCR可再降低約5％，實現更低的直流電阻。

3. 此產品使用熱壓工藝相對冷壓工藝來說壓模成型力可降低約40%，即可達到產品所需 的鐵粉密度和強度，因此較小的壓力大幅降低了壓模過程中線圈的變形量及對漆包層的損傷，可以預防線圈短路風險，提高產品的可靠性能。

4.將滾噴后的產品，用激光對端子部分進行精確剝漆，使得端子銅線裸露出來；后工序進行電鍍形成成品端子，無點焊工藝，杜絕虛焊，提高產品的可靠性能。

 5.此系列產品綜合電特性最好，可靠性更高，產品整體特性優于友商約10~15%，同時順翔諾公司提供訂制服務，將成為替代日系、美系首選方案。

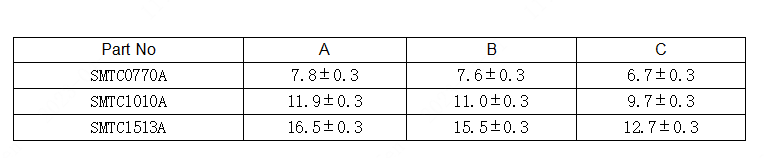

規格特性



應用領域

主要應用在電高端手機、平板電腦、5G模塊

服務器、基站等

各種DC-DC轉換電源模塊

大電流和非常低的DCR,軟飽和度使其非常適合VRM/VRD應用

高可靠性，符合AEC-Q200。

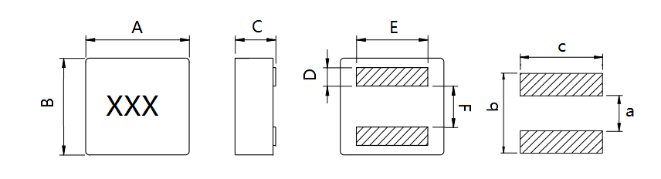

產品結構及制程設計
