充電芯片不做輸入保護的話很容易受輸入插拔引起的脈沖電壓導致?lián)p壞，而SLM6300有著很高的輸入耐壓可達28V，可以有效防止由于輸入電壓過高導致芯片損壞。

SLM6300 是一款面向5V交流適配器的2.5A鋰離子電池充電器。它是采用550kHz固定頻率的同步降壓型轉換器，具有高達90%以上的充電效率，自身發熱量極小。

SLM6300集成了28V高壓器件，可以有效防止浪涌電壓或者是誤接高電壓適配器引起的芯片損壞，具有極高的安全性。SLM6300包括完整的充電終止電路、自動再充電和一個精確度達±1%的4.2V預設充電電壓，內部集成了防反灌保護、輸出短路保護、芯片及電池溫度保護等多種功能。

SLM6300采用小型化的DFN3x3-10L封裝，并且只需極少的外圍元器件，只需極小面積的PCB板，因此能夠被嵌入在各種手持式應用中，作為大容量電池

的高效充電器。



特性



最高耐壓可達28V

6.3V 輸入過壓保護

550kHz固定開關頻率

高達90%以上的輸出效率

最大2.5A的可調輸出電流

輸入電流自動識別，適配器自適應

無需防反灌電流二極管

無需外置功率 MOS 管或續流二極管

精度達到±1%的4.2V充電電壓

可耐28V高壓的充電狀態雙指示輸出

關機電流僅20uA

2.9V涓流充電

軟啟動限制了浪涌電流

電池溫度監測功能

輸出短路保護功能

極小化的DFN3x3-10L封裝

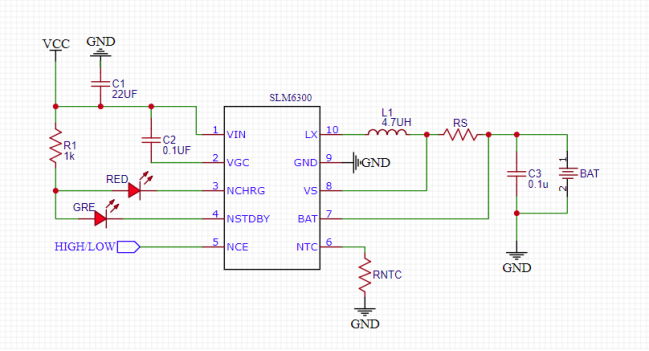

典型應用圖
