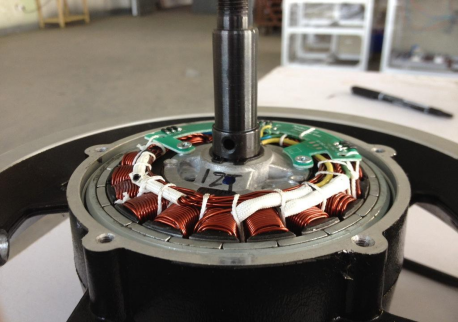

霍爾開關是根據霍爾效應制作的一種元件，多用于傳感器制備，強調借助半導體的敏感性優勢進行導電類型、載流子濃度及載流子遷移率等重要參數的評估，其重點參考值為霍爾系數。在電動自行車用電機的發展過程中，各類傳感器的運用越發普遍，客觀推動了霍爾開關的應用，加以分析具有突出的現實意義。電動自行車用電機的參數一般是穩定的，因用電設備的功能在默認條件下保持不變，電動自行車用電機持續供電時的電壓、電阻、電流均相對穩定。



工作原理

霍爾元件的應用，強調優化力矩傳感器功能，使傳感器借助某一個固定參數，形成作業的約束條件，在自行車嘗試常規啟動、行進時，該傳感器獲取目標對象(即電動自行車的電機)的轉速信息，通過內置設備將物理變化轉化為電信號，現對應信息的精確感知，結合既有參數，對電位差進行分析，以洛侖茲力作為添加參數，了解被測試多項的磁場強度。

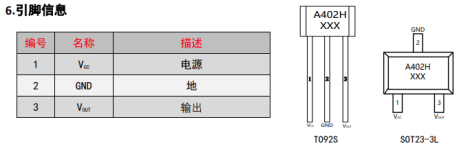

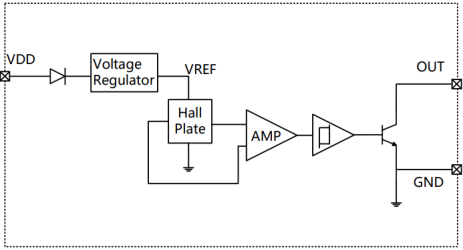

AH402H是一款耐高壓雙極霍爾開關芯片， 采用高壓bipolar工藝制程。該芯片內部由電壓 穩壓單元、霍爾電壓發生器、差分放大電路、 溫度補償電路、集電極開路輸出電路組成。工作形式：輸入磁感應強度，輸出為數字電壓信 號。該芯片具有可耐高電壓沖擊，具有極強的 抗噪能力；適用于各種電子消費類、汽車和工 業控制等領域。提供TO92S直插封裝，貼片 SOT23-3L封裝，且封裝都符合RoHS標準。

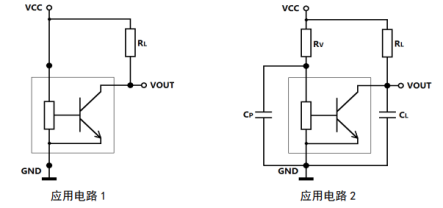

典型應用電路見下圖中:應用電路 1，其中 RL=4.7kΩ，可應用與大多數電路。應用電路 2，其中 RV=100Ω，CP=4.7nF，RL=4.7kΩ，CL=1nF，應用于供電線上具有干擾或輻射干擾的電路，建議在電路 中串聯電阻 RV和兩個電容 CP、CL，且將電阻和電容這些元器件盡量放置在接近芯片處。



應用領域

無刷直流電機換向
速度測量
計數
角位置檢測
接近檢測
適用于汽車和極端工業環境
