COMCHIP推出SMD瞬態電壓抑制器（TVS）ASMF4L-HF系列，反向工作峰值電壓范圍8.5~51V，器件采用SOD-123FL封裝，具有低漏電流、出色的鉗位能力和快速響應時間等特性。同時器件符合AEC-Q101認證標準，且符合RoHS及無鹵標準。



器件特征：玻璃鈍化結芯片
峰值脈沖功率為400W（10/1000μs波形，重復率（占空比）：0.01%）
低漏電流
出色的鉗位能力
快速響應時間
依據IEC 61000-4-2標準，數據傳輸線ESD防護規格：
-IEC 61000-4-2 ESD 15kV（空氣放電）、8kV（接觸放電）
高溫焊接保證：端子處，260℃/40s
符合AEC-Q101認證標準
機械數據

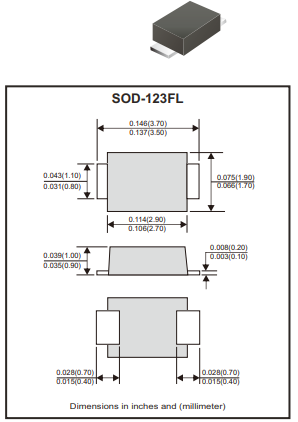

外殼封裝：JEDEC SOD-123FL，模壓塑封（玻璃鈍化結上）
環氧樹脂：UL94V-0級阻燃等級
極性：色帶表示陰極端，雙向器件型號除外
端子：可焊性根據MIL-STD-750標準（方法2026）
貼裝位置：任意

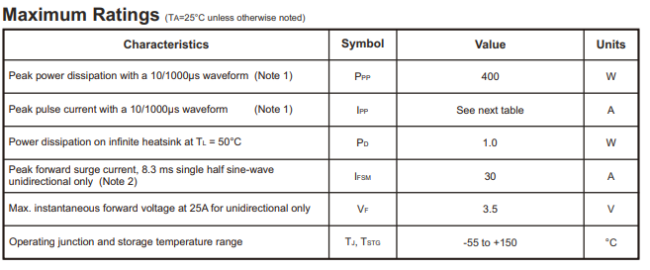

最大額定值（TA=25℃，除非另有說明）



注釋：
1.非重復脈沖電流如下圖5所示，且在TA=25℃以上降額如圖1所示；
2.在8.3ms單正弦半波或等效方波上測量，占空比=最大每分鐘4個脈沖；

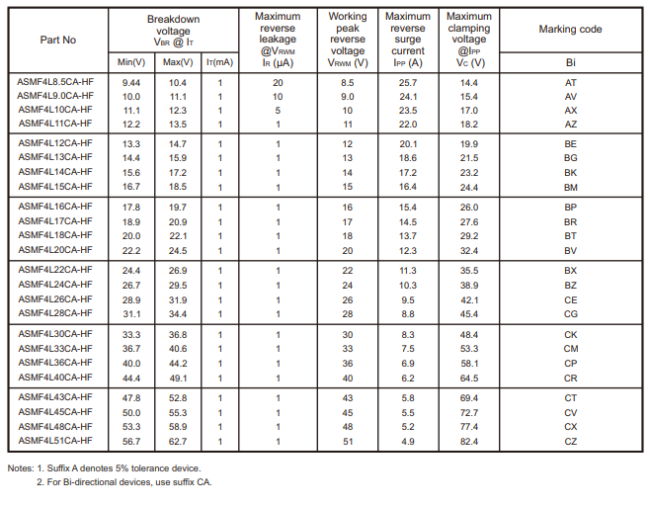

電氣參數（TA=25℃，除非另有說明）



注釋
1.使用后綴A標記5%公差器件；
2.對于雙向器件，使用后綴CA標記；

額定值和特性曲線
