一、定義與作用

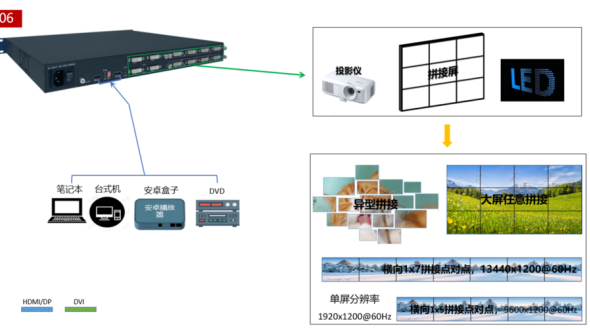

視頻拼接控制器也稱視頻處理器，在液晶拼接屏中起了重要的作用,它是大屏拼接系統中的核心設備,但正如主機需要CPU一樣，液晶拼接屏也同樣需要一個類似CPU。視頻拼接控制器用于控制和管理多個視頻信號的拼接和轉換。它可以接受多個視頻源，并將它們合并成一個輸出信號，以實現視頻切換、分屏顯示和畫面拼接等功能。

視頻處理器通常具備HDMI接口，可以接收和輸出HDMI信號。通過HDMI接口，視頻處理器可以與各種設備連接，如電視、顯示器、攝像機和音頻接收器，以實現高質量的音視頻傳輸和處理。



二、晶體性能要求

①高穩定：視頻處理器需要一個準確和穩定的時鐘信號來同步視頻數據的處理和輸出，這就需要使用晶振作為時鐘源，提供準確的時鐘頻率，而選擇差分振蕩器具備強大的信號處理力，使其信號更為穩定和牢靠，具有很強的抗干擾能力。

②抗干擾（EMI）：差分晶振可以輕易的辨別小信號，且對外部電磁攪擾是高度免疫的，同時還可以精準且快速的解決雙極信號。

③低抖動：晶振頻率穩定性決定了時鐘信號的準確性和高穩定性，可滿足視頻處理器的圖像無延遲，無離散化，不丟幀，確保數據的精確處理和傳輸，使得顯示屏具有優良的圖像顯示效果。

④耐高溫：視頻處理器由于使用場景的需求，需支持全天24小時持續工作，故對晶體元器件的工作有一定要求，至少滿足工業級溫度-40~85℃，具備優良的耐環境特性，在特殊環境依然能夠持續穩定工作，且不易出現“溫漂”現象。

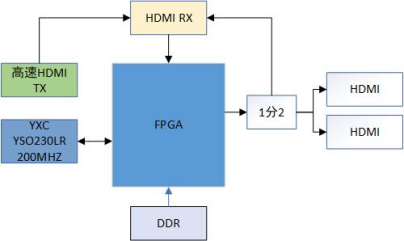

根據客戶項目的設計方案，需選用頻點為200MHz的3225/7050封裝的差分晶振，要求耐高溫、低抖動、抗電磁干擾，滿足視頻拼接處理器高速信號處理的要求。



推薦使用YXC熱銷差分晶振YSO230LR系列，該系列的特點及優勢如下：

①寬頻率范圍：頻率范圍覆蓋13.5-200MHz，滿足客戶項目高頻選型需求；

②高精度：全溫范圍內總頻差±50ppm，高穩定性；

③耐高溫：工業級溫度 -40~＋85°，滿足耐高溫要求；

④寬電壓范圍：2.5-3.3V，兼容性強；

⑤低相噪差分信息：支持LVDS/LVPCECL/HCSL差分信號輸出，低抖動0.1pS typ.，具有較強的抗干擾能力；

⑥封裝尺寸齊全：提供2520/3225/5032/7050等不同封裝，靈活滿足選型要求

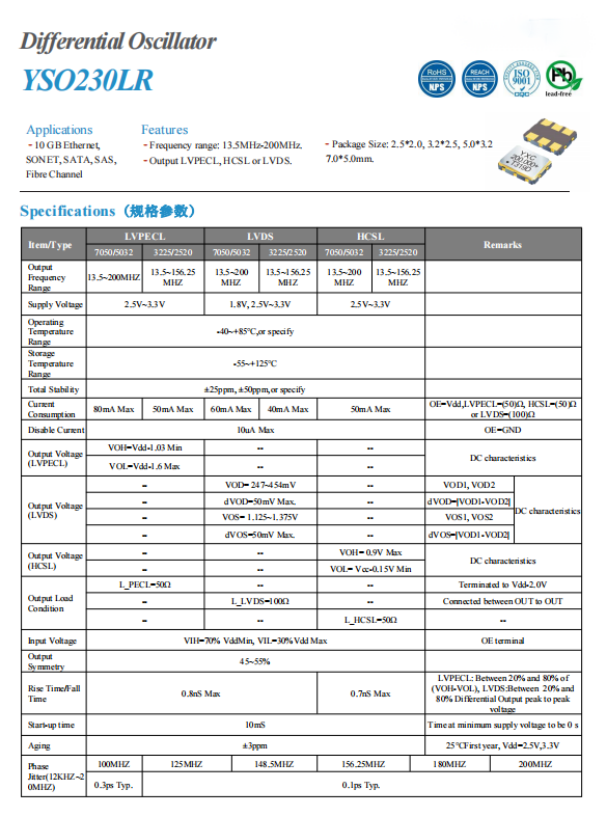

規格書附件如下：



推薦產品



產品名稱	物料編碼	型號
YSO230LR	C5173621	OB7050156.25MLDC6SI-00
	C5210644	OB3225156.25MLDB6SI-00
	C5173622	OB3225125MLDB6SI-00
	C5173620	OB7050148.5MLDB6SI-00
	C5173624	OB3225156.25MLDC6SI-00
	C7425464	OB8EL89CLIC112YLC-156.25M
	C7425469	OB2EL89CLIB112YLC-156.25M
	C7425465	OB2EL89CLIB112YLC-125M
	C7425463	OB8EL89CLIB112YLC-148.5M
	C7425466	OB2EL89CLIC112YLC-156.25M
