L7812CV中文資料-電路圖-應用
2023-10-31 18:28:03閱讀量：627
描述
L7812CV固定輸出穩壓器可廣泛用于電子行業中的各種應用。三端正線性穩壓器可通過提供本地卡上調節來消除與單點調節有關的問題。ST穩壓器IC可以在5V至24V的固定輸出電壓下提供高達1.5A的電流。該穩壓器通過內部熱關斷和限流功能提供了安全的區域保護。

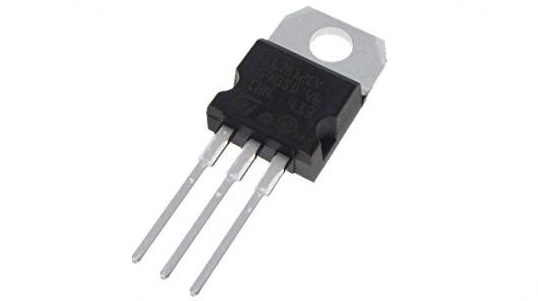

產品圖片
L7812CV
規格參數
|
產品型號 |
L7812CV |
| 描述 | IC REG LINEAR 12V 1.5A TO220AB |
| 分類 | 集成電路(IC)，PMIC-穩壓器-線性 |
| 制造商 | 意法半導體 |
| 制造商包裝說明 | TO-220，3針 |
| 符合REACH | 是 |
| 符合歐盟RoHS | 是 |
| 狀態 | 活性 |
| 調節器類型 | 固定正單輸出標準穩壓器 |
| 可調性 | 固定 |
| 壓差1-Nom |
2.0伏 |
| 輸入電壓絕對最大值 | 35.0伏 |
| 最小輸入電壓 | 14.5伏 |
| 最大輸入電壓 | 25.0伏 |
| JESD-30代碼 | R-PSFM-T3 |
| JESD-609代碼 | e3 |
| 線路調整率最大值 | 0.24伏 |
| 最大負載調節 | 0.24伏 |
| 功能數量 | 1個 |
| 端子數 | 3 |
| 工作溫度，TJ-最小值 | 0℃ |
| 工作溫度，TJ-最大值 | 125℃ |
| 輸出電流1-最大 | 1.0安 |
| 輸出電壓1-標稱 | 12.0伏 |
| 輸出電壓1分鐘 | 114.4伏 |
| 輸出電壓1-最大 | 12.6伏 |
| 包裝主體材料 | 塑料/環氧樹脂 |
| 包裝代碼 |
TO-220 |
| 包裝等效代碼 |
SIP3.1TB |
| 包裝形狀 |
RECTANGULAR |
| 包裝形式 |
FLANGE MOUNT |
| 包裝方式 |
管 |
| 資格狀態 |
不合格 |
| 表面貼裝 | 沒有 |
| 技術 |
雙極 |
| 終端完成 |
亞光錫(Sn)-退火 |
| 終端表格 |
貫穿孔 |
| 終端位置 |
SINGLE |
| 最大耐壓 |
4.0% |
| 基本零件號 |
L7812 |
| 無鉛狀態/ RoHS狀態 |
無鉛/符合ROHS3 |
| 水分敏感性水平(MSL) |
1(無限制) |
特點
-
熱過載保護
-
短路保護
-
輸出過渡SOA保護
-
2%輸出電壓容差
應用領域
能源管理

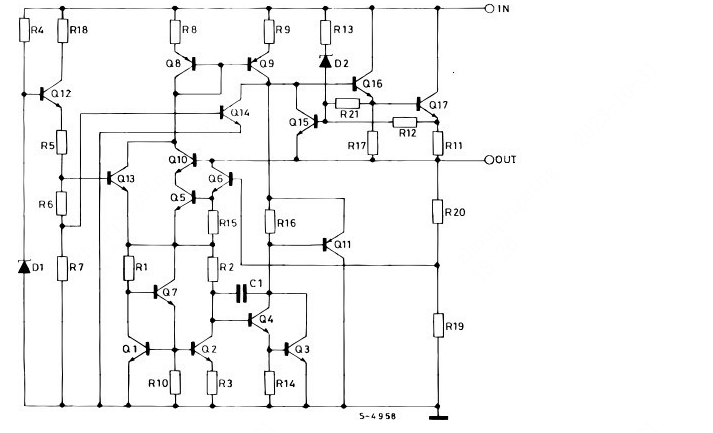

電路圖
