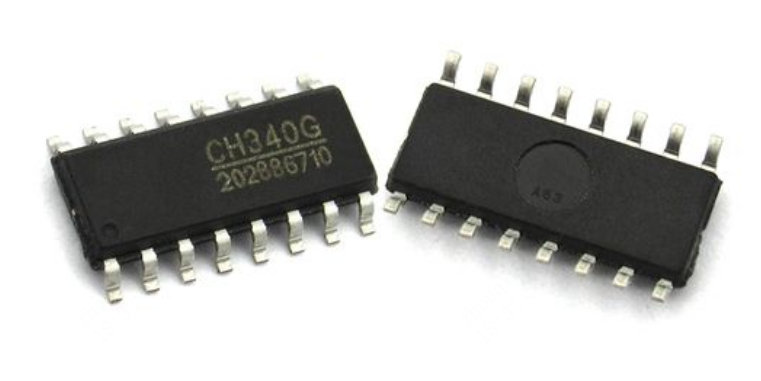

什么是CH340G芯片？

CH340G芯片是一款USB轉串口芯片，具有低成本、低功耗、易于集成等特點。它被廣泛應用于單片機開發板、計算機外設、智能家居、工業自動化等領域。

CH340G芯片的工作原理

CH340G芯片的工作原理比較簡單。當用戶將USB接口插入計算機時，CH340G芯片會檢測到USB總線上是否有數據傳輸請求。如果存在請求，則CH340G芯片會將請求分解為串行數據，并將其傳輸給外部設備。

如果外部設備發送數據，CH340G芯片會將數據接收并轉換為USB格式，并通過USB接口發送給計算機。因此，CH340G芯片在USB和串口之間建立了一個橋梁，使得設備可以通過USB接口與計算機進行通信。

CH340G芯片的參考電路圖

以下是CH340G芯片的參考電路圖：

該電路圖包括CH340G芯片、晶振、電容、電阻等元器件。其中晶振用于提供時鐘信號，電容用于平滑電源波動，電阻用于限制電流。

CH340G芯片的應用圖

以下是CH340G芯片的應用圖：

該應用圖展示了CH340G芯片如何與單片機相連，并通過串口進行通信。在這個例子中，用戶可以通過計算機向單片機發送數據，并從單片機接收數據。

總之，CH340G芯片作為一款USB轉串口芯片，具有廣泛的應用前景。通過參考電路圖和工作原理應用圖，用戶可以更好地了解CH340G芯片，并將其應用于自己的設計中。
