線性穩壓器集成電路（IC）將電壓從較高電壓降至較低電壓，且無需電感。低壓差(LDO)線性穩壓器是一種特殊類型的線性穩壓器，其壓差（需要保持穩壓的輸入和輸出電壓之間的差值）通常低于400 mV。早期的線性穩壓器設計提供大約1.3 V的壓差，這意味著對于5 V的輸入電壓，器件進行調節可實現的最大輸出僅為3.7 V左右。然而，在當今更復雜的設計技術和晶圓制造工藝條件下，"低"大致定義為<100mV到300mV左右。



此外，雖然LDO穩壓器通常是任何給定系統中成本最低的元件之一，但從成本/效益角度來說，它往往是最有價值的元件之一。除了輸出電壓調節之外，LDO穩壓器的另一個關鍵任務是保護昂貴的后端負載免受惡劣環境條件的影響，例如電壓瞬變、電源噪聲、反向電壓、電流浪涌等。簡而言之，其設計必須堅固耐用，包括所有的保護功能，以抑制在保護負載的同時由環境帶來的性能影響。許多低成本的LDO線性穩壓器因沒有必要的保護功能而失效，不僅會對穩壓器本身造成損害，而且還會損壞后端負載。



1.LDO穩壓器與其他穩壓器的比較



降壓轉換和調節可以通過各種方法來實現。開關穩壓器可在很寬的電壓范圍內高效工作，但需要外部元件（如電感和電容）才能工作，因此占用的電路板面積相對較大。無電感電荷泵（或開關電容電壓轉換器）也可用來實現更低的電壓轉換，并且通常工作效率更高（取決于轉換區域），但輸出電流能力受限，瞬態性能較差，并且與線性穩壓器相比，需要更多的外部元件。



新一代高電流、低電壓的快速數字IC（如FPGA、DSP、CPU、GPU和ASIC）對內核和I/O通道供電電源提出了更嚴格的要求。過去，由于電荷泵不能提供足夠的輸出電流和瞬態響應，因此這些器件一直采用高效的開關穩壓器供電。但是，開關穩壓器存在潛在的噪聲干擾問題，有時它們的瞬態響應較慢，并且布局受限。因此，在這些應用以及其他低壓系統中，可采用LDO穩壓器代替。得益于近來的產品創新和功能增強，LDO穩壓器具有更受歡迎的一些性能優勢。



此外，當涉及對噪聲敏感的模擬/射頻應用（常見于測試和測量系統中，其機器或設備的測量精度需要比被測實體高幾個數量級）時，相對于開關穩壓器，LDO穩壓器通常是優選。低噪聲LDO穩壓器為各種模擬/射頻設計供電，包括頻率合成器(PLL/VCO)、射頻混頻器和調制器、高分辨率的高速數據轉換器（ADC）以及精密傳感器。然而，這些應用的靈敏度已經達到了傳統低噪聲LDO穩壓器的測試極限。例如，在許多高端VCO中，電源噪聲直接影響VCO輸出相位噪聲（抖動）。



此外，為了滿足整體系統效率的要求，LDO穩壓器通常用于對噪聲相對較高的開關轉換器的輸出進行后級調節，因此LDO的高頻電源紋波抑制(PSRR)性能變得至關重要。再者，與業界標準的開關穩壓器相比，LDO穩壓器的噪聲水平可降低兩到三個數量級，從mV (rms)范圍降至μV (rms)范圍。目前共模半導體推出的最低壓差僅150mV的GM1203系列產品比開關穩壓器的效率還要高，也特別適合低輸入電壓的應用，能有效替代TPS7A84和TPS74401等低壓低噪大電流LDO產品。當輸入電壓較高時，GM1204、GM12041和GM12046等產品能提高高達3A負載電流并能實現輸出電壓噪聲低于10μVRMS，有效替代LT1764、LT1963和ADM7172等高性能LDO產品。



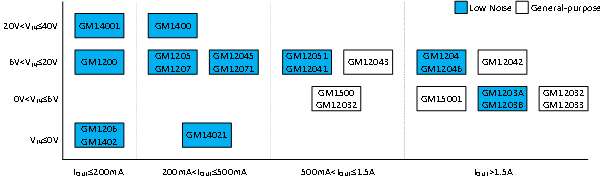

共模超低噪聲LDO產品系列



LDO設計挑戰

一些集成電路，如運算放大器、儀表放大器和數字轉換器（如數模轉換器(DAC)和模數轉換器(ADC)），均稱為雙極性，因?yàn)樗鼈冃枰獌蓚€(gè)輸入電源供電：一個正電源和一個負電源。正供電軌通常由開關穩壓器供電，或者是由更好的線性或低壓差穩壓器供電。負供電軌傳統上由負開關穩壓器或逆變器供電。但是，基于電感的開關穩壓器很容易將噪聲引入系統。隨著負輸出穩壓器的出現，負輸出LDO穩壓器用于負系統軌供電更具優勢，它可以充分利用LDO穩壓器的所有特性（無電感、低噪聲、更高PSRR、快速瞬態響應和多重保護）。較舊的老式LDO穩壓器PSRR和噪聲性能要差很多，雖然仍然可以使用它們創建這類低噪聲電源，但卻需要大量額外的元件、電路板空間，并花費大量的設計時間才能將系統整合在一起。這些額外的元件也會依其特性（如寄生電阻等）對功率預算產生負面影響。



共模半導體的20V和40V正壓LDO系列如GM1207和GM1400，-10V和-40V負壓LDO系列如GM1206和GM1402等能夠?yàn)殡p極性精密信號鏈系統提供干凈的電源，節省電路調試優化時間并降低電路板空間。



客戶使用運算放大器、ADC或其他信號鏈元件還將面臨另一個系統性能的難題：這些IC的電源抑制能力有限，更糟糕的是，高頻時的電源抑制能力可能會顯著降低。在過去，這意味著需要在電路板上使用額外的濾波元件，但這會增加解決方案的尺寸。此外，如果設計人員試圖獲得更高的精度，一旦穩壓器電源噪聲過高，則可能產生更多麻煩，這會導致測量場景出現不希望的變化。



許多業界標準的線性穩壓器采用單電壓供電執行低壓差工作，但大多數無法同時實現低輸出噪聲，極低電壓轉換、寬范圍輸入/輸出電壓以及廣泛的保護功能。P型管 LDO穩壓器可實現壓降并在單電源下運行，實現低壓差、高輸入電壓、低噪聲、高PSRR以及極低的電壓轉換。而基于N型管的器件可提供快速瞬態響應，但它們需要兩個偏置電源為器件供電。



為了獲得優質的整體效率，許多高性能模擬和射頻電路采用LDO穩壓器對開關轉換器的輸出進行后級調節來供電。這需要在LDO穩壓器在輸入至輸出電壓差很小時具有高PSRR和低輸出電壓噪聲。具有高PSRR的LDO穩壓器可以輕松過濾和抑制來自開關穩壓器的輸出噪聲，而無需體積龐大的濾波元件。此外，器件在寬帶范圍內的低輸出電壓噪聲對當今的供電軌很有好處，因?yàn)樵肼曥`敏度是其中的關鍵考慮因素。高電流時的低輸出電壓噪聲顯然是必備規格要求。共模公司的GM1200、GM1205和GM12051能在在低頻處1kHz處提供120dB的PSRR和高頻1MHz處提供60dB以上的PSRR，極大程度抑制前級開關穩壓器的紋波，為后級負載提供干凈的電源，能有效替代LT3042、LT3045、LT3041和ADM7151等高性能低噪聲LDO。
