在醫療、白色家電、工業控制等領域中，電子產品如能像汽車電子一樣遵循UDS診斷思想實現實時在線故障診斷，無疑會大大提高產品修復的時效。實現故障診斷的關鍵技術之一就是實時監控系統工作時的電流，例如一個電子模塊正常工作時其工作電流是確定或已知的，如果監控到的電流超出了這個已知的范圍，則基本可以確定這里的電路出現了異常情況。

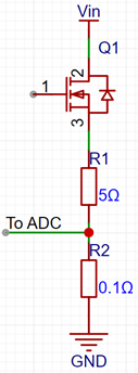

包片機的控制主板相對復雜，當前設計只對接口輸入的開關量信號做了自診斷設計。為了使自診斷范圍更加全面廣泛，應用了如下圖所示的電流監控電路，正常工作時，MOS管Q1導通，電流流經負載R1和監控電阻R2，我們在R2上對電流取樣，把R2上產生的電壓降送到單片機的ADC輸入通道，經過軟件推算即可得到流經負載R1的實時電流，把該電流值與理論計算所得的電流相比較即可確定當前工作情況下系統是否工作有異常。



根據包片機控制主板的實際參數，選取適當的電阻，也可以直接在電阻R2上并聯一個發光二極管，讓系統正常工作時，發光二極管不亮，而當故障發生在負載上流經更大電流時，在R2上產生的電壓降足可以點亮這個發光二極管，則會讓故障點定位更加準確直觀，甚至不需要軟件的參與。具體電路設計和電阻選型可與富信FAE工程師聯系。

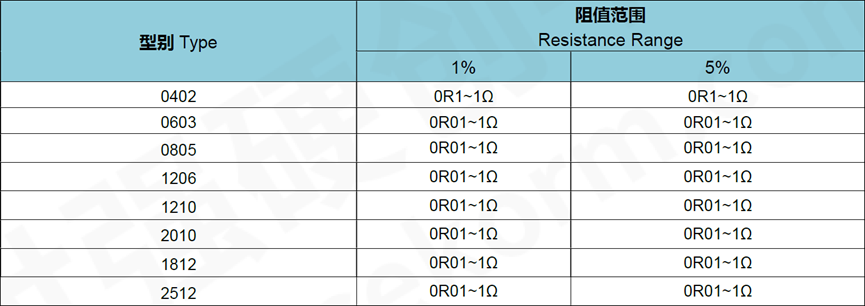

為滿足不同的電流監控需求，富信設計生產了多種封裝不同阻值不同功率的一系列電阻，即FPL系列高功率低阻值厚膜電阻，如下表所示，同樣的阻值范圍共有1%和5%兩種精度可選，所有的電阻其阻值均在1歐以下，以保證在實際應用中盡可能少的消耗系統功耗。電阻的封裝型號與常規電阻完全兼容，方便選取應用。







根據如下的電氣特性表可以看出，FPL系列高功率低阻值厚膜電阻所允許的額定電流最大可達7A以上，最大瞬時電流高達17安培，而封裝僅為2512封裝。與市面上傳統所用的合金電阻相比，這種小體積的設計方案節省了PCB的空間面積，進而降低了產品的成本。





由于包片機采用了負載運行電流監控的自診斷方案，產品的運行狀態一目了然，讓產品的運行更加智能可靠，讓產品的檢修更加簡便快捷。



富信的FPL系列高功率低阻值厚膜電阻也可廣泛應用于娛樂（立體聲，電視調諧器），錄音機電器（空調、冰箱），電腦及相關產品（主板、掌上電腦），通訊設備（手機、傳真機），電源設備（電源、二級照明設備），測量儀器（電表、導航設備 ），助力您電子產品的智能化設計。如果您的產品對電阻有非標準化的需求，也可以直接與立創得到相應的支持。
