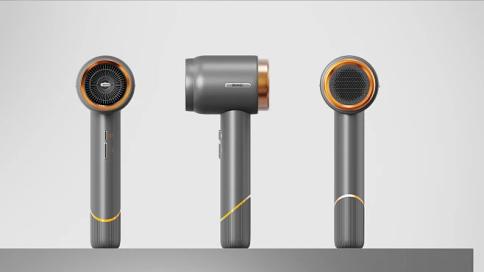

高速吹風機是現代生活中常見的家用電器。在高速吹風機方案中，光耦不僅能隔離高低壓電路，保障使用安全，還能精準控制電機轉速與發熱絲功率，實現穩定風速和智能控溫。





光耦在高速吹風機中的作用



1. 電路隔離：光耦通過光信號實現高低壓電路之間的電氣隔離，防止高壓電流傳導至低壓控制電路，確保用戶安全。

2. 開關控制：光耦可用于控制加熱元件的開關狀態，實現溫度調節和節能功能。

3. 反饋控制：光耦能夠監測加熱元件的溫度，并將反饋信號傳遞至控制器，實現動態功率調整，確保溫度穩定。

4. 功率控制：通過可控硅光耦驅動發熱元件，提升設備的集成度和保護功能。





高速吹風機使用光耦型號推薦：可控硅光耦ATM305X

ATM305X是由一個GaAs紅外發光二極管和一個單晶硅芯片的過零相位光電雙向晶閘管組成的光電耦合器。



產品主要特點：

- 高隔離電壓：輸入與輸出間隔離電壓高達3750 V rms，確保電路安全。

- 緊湊型封裝：采用SOP4雙列封裝，適合空間有限的設計。

- 隨機相位控制：支持隨機相位雙向可控硅觸發，適用于115至240 V AC的電阻和感應負載。

- 低觸發電流：LED觸發電流可選15/10/5 mA，適應不同控制需求。

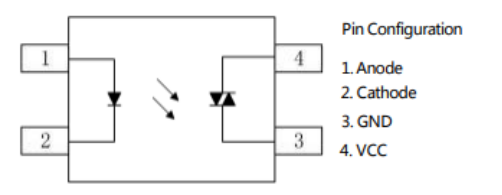

ATM305X工作原理圖



Part Name	Product number	Package	ZC or NZC	IT(RMS)  (A)	IFT Max (mA)	VDRM Min (V)	IDRM Max (nA)	VTM Max (V)	Viso @1min (Vrms)
ATM3051-CuH-SE	C20612762	SOP-4	NZC	100	15	600	100	2.5	3750
ATM3052-CuH-SE	C20612763				10
ATM3053-CuH-SE	C20612764				5



光耦選型的注意事項



1. 隔離電壓：選擇高隔離電壓的光耦，確保高低壓電路之間的安全隔離。

2. 封裝形式：根據設備空間限制選擇合適的封裝形式，如SOP4等緊湊型封裝。

3. 觸發電流：根據控制電路的電流需求選擇合適的光耦型號，確保穩定觸發。

4. 認證標準：選擇通過UL、VDE、CQC等安規認證的產品，確保質量和可靠性。
