溫馨提醒：圖片僅供參考，商品以實物為準

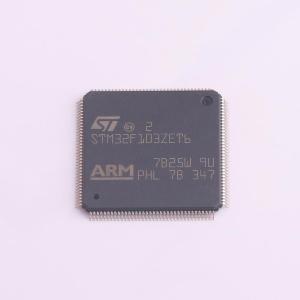

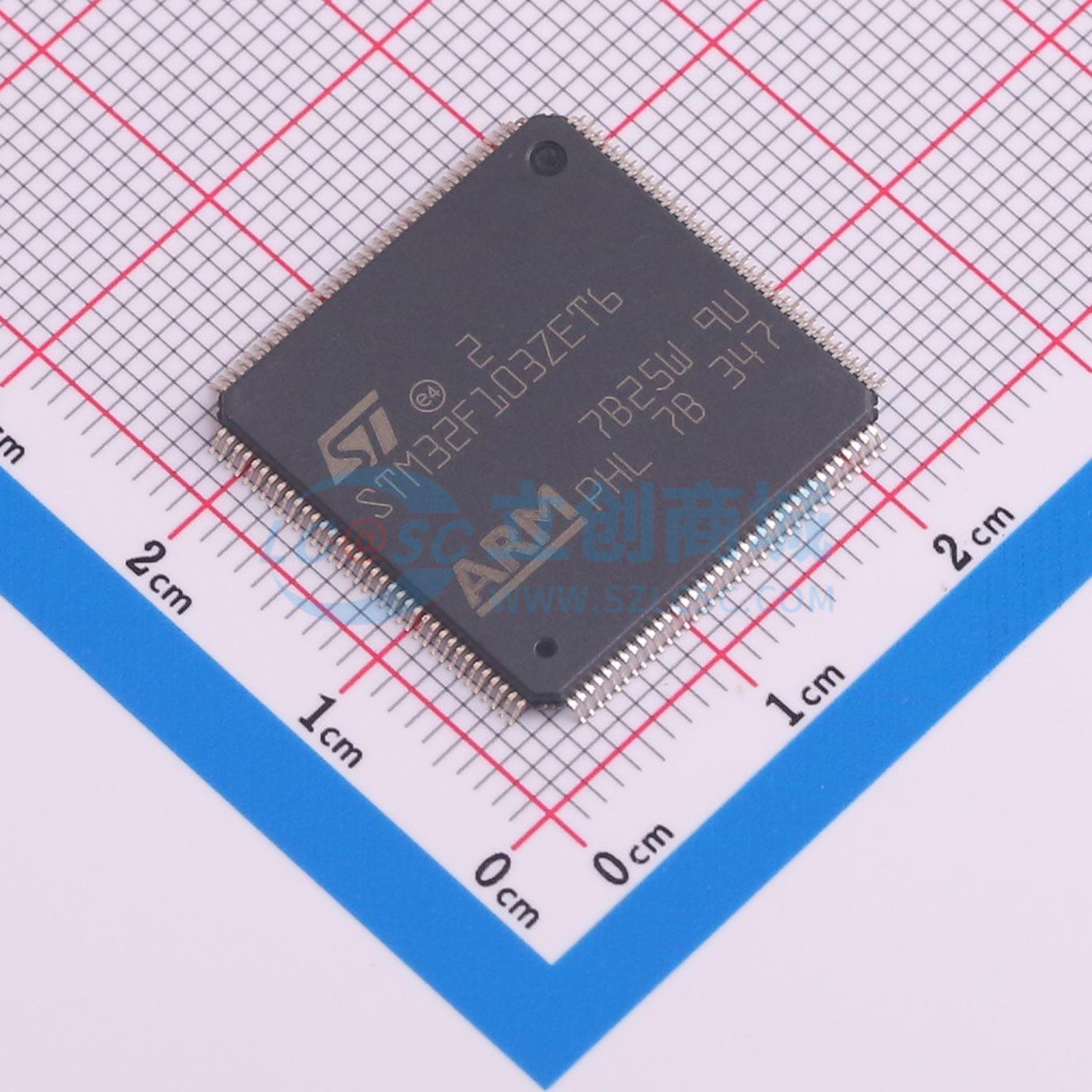

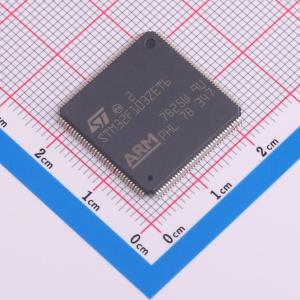

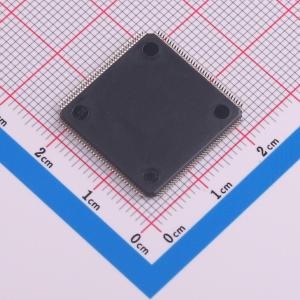

STM32F103ZET6TR
主流增強型ARM Cortex-M3 MCU，具有512 KB Flash、72 MHz CPU、電機控制、USB和CAN
- SMT擴展庫
- PCB免費打樣
- 品牌名稱
- ST(意法半導體)
- 商品型號
- STM32F103ZET6TR
- 商品編號
- C14508
- 商品封裝
- LQFP-144(20x20)
- 包裝方式
- 編帶
- 商品毛重
- 3.4克(g)
商品參數
| 屬性 | 參數值 | |
|---|---|---|
| 商品目錄 | 單片機(MCU/MPU/SOC) | |
| CPU內核 | ARM-M3 | |
| CPU最大主頻 | 72MHz | |
| 程序存儲容量 | 512KB | |
| 程序存儲器類型 | FLASH |
| 屬性 | 參數值 | |
|---|---|---|
| I/O數量 | 112 | |
| ADC(位數) | 12bit | |
| DAC(位數) | 12bit | |
| 工作電壓 | 2V~3.6V | |
| 應用領域 | - |
詳細信息
- 系列說明
- 特性
STM32F103xC、STM32F103xD和STM32F103xE高性能系列，集成了工作頻率為72 MHz的高性能ARM Cortex-M3 32位RISC內核、高速嵌入式存儲器（高達512 KB的Flash存儲器和高達64 KB的SRAM存儲器），以及大量連接至2條APB總線的增強型I/O和外設。所有器件均提供3個12位ADC、4個通用16位定時器、2個PWM定時器以及標準和高級通信接口：多達2個I2C、3個SPI、2個I2S、1個SDIO、5個USART、1個USB和1個CAN。
STM32F103xC/D/E大容量高性能系列的工作溫度范圍是–40至+105 °C，電源電壓范圍是2.0至3.6 V。該系列提供了一套全面的節能模式，可實現低功耗應用設計。
這些特性使得STM32F103xC/D/E大容量高性能系列微控制器成為各種應用的理想之選，例如電機驅動、應用控制、醫療和手持式設備、PC和游戲外設、GPS平臺、工業應用、PLC、逆變器、打印機、掃描儀、警報系統、視頻電話和HVAC等。
型號規格表示方法
文檔
用戶手冊
STM32F103xC、STM32F103xD和STM32F103xE系列數據手冊（英文）
查看詳情
ST(意法半導體)_STM32F101xx、STM32F102xx、STM32F103xx、STM32F105xx、STM32F107xx高級Arm 32位MCU參考手冊.pdf
查看詳情
ST(意法半導體)_STM32F10xxx閃存微控制器編程手冊（英文）
查看詳情
ST(意法半導體)_STM32F10xxx/20xxx/21xxx/L1xxx Cortex-M3編程手冊（英文）
查看詳情
設計工具/軟件相關的應用手冊
立創·梁山派_Keil開發環境搭建參考（中文）
查看詳情
ST(意法半導體)_使用USART的STM32F10x應用內編程應用筆記（英文）
查看詳情
ST(意法半導體)_通過STM32Cube和標準外設庫的軟件擴展實現32位定時器分辨率應用筆記（英文）
查看詳情
ST(意法半導體)_STM32F10x微控制器中的EEPROM仿真應用筆記（英文）
查看詳情
ST(意法半導體)_STM32F10xxx系列LCD玻璃驅動固件應用筆記（英文）
查看詳情
ST(意法半導體)_通過過采樣提高STM32F1系列、STM32F3系列和STM32Lx系列ADC分辨率應用筆記（英文）
查看詳情
ST(意法半導體)_使用高密度STM32F103xx微控制器通過外部I2S音頻編解碼器播放音頻文件應用筆記（英文）
查看詳情
ST(意法半導體)_使用STM32F10xxx微控制器實現紅外遙控協議接收器應用筆記（英文）
查看詳情
ST(意法半導體)_QVGA TFT-LCD 直接驅動使用STM32F10xx FSMC外設應用筆記（英文）
查看詳情
ST(意法半導體)_STM32F101xx、TM32F102xx和STM32F103xx低功耗模式應用筆記（英文）
查看詳情
應用筆記
ST(意法半導體)_STM32F10xxx硬件開發入門（英文）
查看詳情
ST(意法半導體)_ST微控制器EMC設計指南（英文）
查看詳情
ST(意法半導體)_使用STM32微控制器系列中的DAC生成音頻和波形（英文）
查看詳情
ST(意法半導體)_如何在STM32微控制器中獲得最佳ADC精度（英文）
查看詳情
ST(意法半導體)_STM32F101xx和STM32F103xx的RTC校準（英文）
查看詳情
ST(意法半導體)_STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x定時器概覽（英文）
查看詳情
ST(意法半導體)_STM32微控制器應用的移植和兼容性指南（英文）
查看詳情
ST(意法半導體)_管理驅動器使能信號以使用STM32的USART進行RS-485和IO-Link通信應用筆記（英文）
查看詳情
ST(意法半導體)_管理STM32 MCU中的內存保護單元應用筆記（英文）
查看詳情
ST(意法半導體)_用于STM32F1系列的STM32Cube固件示例（英文）
查看詳情
ST(意法半導體)_執行硬件設置以及實現低功耗的STM32 GPIO配置應用筆記（英文）
查看詳情
ST(意法半導體)_介紹在STM32微控制器上實現USB硬件和PCB指南（英文）
查看詳情
ST(意法半導體)_STM32自舉程序中使用的CAN協議應用筆記（英文）
查看詳情
ST(意法半導體)_STM32F10x的STLM75固件庫（英文）
查看詳情
ST(意法半導體)_在STM32應用中虛擬增加串行通信外設數目應用筆記（英文）
查看詳情
ST(意法半導體)_STM32 自舉程序中使用的I2C協議應用筆記（英文）
查看詳情
ST(意法半導體)_在STM32器件上處理SPI通信的增強方法（英文）
查看詳情
ST(意法半導體)_STM32微控制器的通用定時器說明書（英文）
查看詳情
ST(意法半導體)_STM32應用中的軟錯誤的處理（英文）
查看詳情
ST(意法半導體)_STM32 MCU和MPU的ESD保護（英文）
查看詳情
ST(意法半導體)_擴展STM32微控制器的DAC性能（英文）
查看詳情
ST(意法半導體)_如何使用ADC過采樣技術提高STM32 MCU的信噪比（英文）
查看詳情
ST(意法半導體)_改善微處理器上觸摸感應應用的傳導噪聲穩健性（英文）
查看詳情
ST(意法半導體)_增加MCU上觸摸傳感應用的觸摸鍵數量（英文）
查看詳情
ST(意法半導體)_STM32 MCU和MPU的USB Type-C供電介紹（英文）
查看詳情
ST(意法半導體)_在MCU上調整觸摸傳感應用（英文）
查看詳情
STC(宏晶)_數字設備中進行算術運算基本知識（英文）
查看詳情
勘誤表
ST(意法半導體)_STM32F101xC/D/E、STM32F103xC/D/E器件勘誤表（英文）
查看詳情
軟件開發
ST(意法半導體)_STM32的集成開發環境
查看詳情
ST(意法半導體)_用于STM32產品編程的STM32CubeProgrammer軟件
查看詳情
ST(意法半導體)_STM32 虛擬COM端口驅動程序
查看詳情
ST(意法半導體)_STM32 Cube初始化代碼生成器
查看詳情
ST(意法半導體)_STM32 Flash加載器演示程序
查看詳情
ST(意法半導體)_STM32串行線查看器（SWV）和嵌入式跟蹤宏單元（ETM）功能的示例和技術筆記
查看詳情
ST(意法半導體)_在運行時測試STM32應用的監控工具
查看詳情
ST(意法半導體)_Audio Engine WMA解碼器和實用程序
查看詳情
ST(意法半導體)_使用 STM32F1x 和 STM32L1x DMA 控制器
查看詳情
ST(意法半導體)_使用USART進行STM32F10xxx應用內編程
查看詳情
ST(意法半導體)_如何在STM32F101xx和STM32F103xx微控制器中使用鏈路系統達到32位定時器分辨率
查看詳情
ST(意法半導體)_STM32F101xx和STM32F103xx微控制器中的EEPROM仿真
查看詳情
ST(意法半導體)_STM32F10xxx LCD玻璃驅動器固件
查看詳情
ST(意法半導體)_通過過采樣改善STM32F1x和STM32L1x ADC分辨率
查看詳情
ST(意法半導體)_如何使用大容量STM32F103xx微控制器通過外部I2S音頻編解碼器播放音頻文件
查看詳情
ST(意法半導體)_管理RS-485的驅動器使能信號和與STM32 USART的IO-Link通信
查看詳情
ST(意法半導體)_使用STM32F1微控制器實現紅外遙控協議的接收器
查看詳情
ST(意法半導體)_STM32F10x標準外設庫
查看詳情
ST(意法半導體)_STM32 TFT-LCD直接驅動演示固件
查看詳情
ST(意法半導體)_STM32F101xx和STM32F103xx低功耗模式
查看詳情
硬件開發
NUCLEO-F103RB
STM32 Nucleo板為用戶提供了一種經濟實惠且靈活的方式來嘗試新概念并使用STM32微控制器構建原型，從性能，功耗和功能的各種組合中進行選擇。
查看鏈接>>
STLINK-V3SET
STLINK-V3SET是STM8和STM32微控制器的模塊化獨立調試和編程探頭。它由一個主模塊和一個互補的適配器板組成。
查看鏈接>>
STLINK-V3MODS
STLINK-V3MODS迷你調試器和編程器的STM32微控制器。
查看鏈接>>
STLINK-V3MINIE
STLINK-V3MINIE調試器/程序員微型探頭用于STM32微控制器。
查看鏈接>>
ST-LINK/V2
ST-LINK/V2 是用于 STM8 和 STM32 微控制器的在線調試器和編程器。單線接口模塊（SWIM）和JTAG/串行線調試（SWD）接口用于與應用板上的任何STM8或STM32微控制器進行通信。
查看鏈接>>
ST-LINK/V2-ISOL
ST-LINK/V2 是 STM8 和 STM32 微控制器系列的在線調試器/編程器。單線接口模塊(SWIM)和JTAG/串行線調試(SWD)接口，便于與位于應用板上的任何 STM8 或STM32微控制器通信。
查看鏈接>>
參考設計
單片機最小系統板-STM32F103VET6
此模塊是STM32F103VET6最小系統功能板。集成了STM32F103VET6最小系統電路、5V轉3.3V穩壓電路、USB轉TTL電路、串口一鍵下載電路、JTAG標準接口、LCD接口、OLED接口、SD卡座、按鍵、狀態指示燈等外設。將MCU的所有GPIO口全部引出（除PC14、PC15），方便用戶連接其他外設模塊。
查看鏈接>>
STM32F103RCT6主控（H題）
核心板上秉持最小原則僅搭載了OLED顯示模塊、CH340下載模塊、三個自定義按鍵和一個復位按鍵。外部晶振采用8M和32.768K，滿足常規的定時需求。電源模塊采用了AMS1117-3.3，工作供電方式可采用USB供電，或直接在板子的任一5.0V引腳供給5V電壓即可。
查看鏈接>>
STM32F103RCT6核心板
參考Arduino Due外觀設計的STM32F103RCT6開發板
查看鏈接>>
精簡版STM32F103RE開發板
【實物已驗證】精簡版STM32F103RE開發板
查看鏈接>>
