溫馨提醒：圖片僅供參考，商品以實物為準

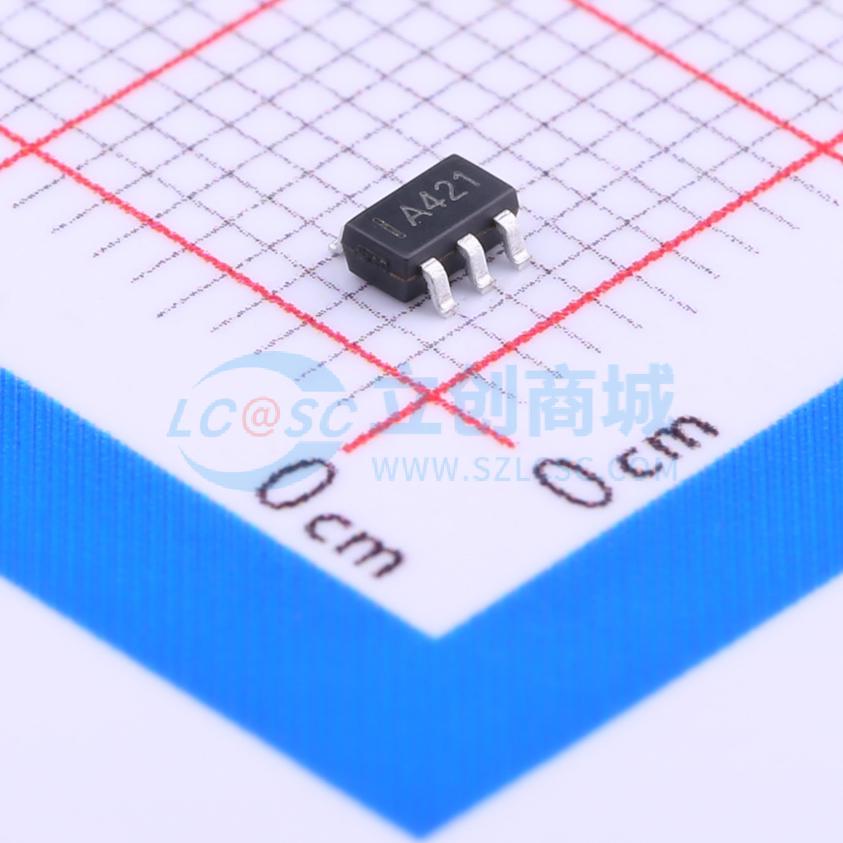

SPX3819M5-L-1-2/TR
輸入16V 輸出1.2V~1.2V 500mA
- SMT擴展庫
- PCB免費打樣
- 品牌名稱
- MaxLinear(邁凌)
- 商品型號
- SPX3819M5-L-1-2/TR
- 商品編號
- C54988
- 商品封裝
- SOT-23-5
- 包裝方式
- 編帶
- 商品毛重
- 0.048克
商品參數
| 屬性 | 參數值 | |
|---|---|---|
| 商品目錄 | 線性穩壓器(LDO) | |
| 輸出類型 | 固定 | |
| 工作電壓 | 16V | |
| 輸出電壓 | 1.2V | |
| 輸出電流 | 500mA | |
| 電源紋波抑制比(PSRR) | 70dB | |
| 壓差 | 700mV@(500mA) |
| 屬性 | 參數值 | |
|---|---|---|
| 靜態電流(Iq) | - | |
| 噪聲 | - | |
| 特性 | 過熱保護；過流保護；帶使能 | |
| 工作溫度 | -40℃~+125℃ | |
| 輸出極性 | 正極 | |
| 輸出通道數 | 1 |
詳細信息
- 系列說明
- 特性與應用
SPX3819 是一款正電壓調節器，具有低壓差和低噪聲輸出。此外，該器件在 100mA 輸出時提供 800μA 的極低接地電流。SPX3819 的初始公差小于 1% 最大值，并具有邏輯兼容的開/關切換輸入。禁用時，功耗降至幾乎為零。其他主要功能包括反向電池保護、電流限制和熱關斷。SPX3819 包括一個參考旁路引腳，可實現最佳的低噪聲輸出性能。憑借其極低的輸出溫度系數，該器件還可作為卓越的低功耗電壓參考。
SPX3819 是無繩電話、無線電控制系統和便攜式計算機等電池供電應用的絕佳選擇。它有多種固定輸出電壓選項或可調輸出電壓選項。
該器件提供 8 引腳 NSOIC、8 引腳 DFN 和 5 引腳 SOT-23 封裝。
典型應用框圖
典型的可調輸出電壓配置
文檔
用戶手冊
MaxLinear(邁凌)_SPX3819系列數據手冊（英文）
查看詳情
MaxLinear(邁凌)_線性穩壓器的熱考慮因素（英文）
查看詳情
MaxLinear(邁凌)_電源管理手冊（英文）
查看詳情
MaxLinear(邁凌)_SPx3819 常見問題解答（英文）
查看詳情
MaxLinear(邁凌)_使用 Ultra Librarian 下載和安裝 CAD 符號和示意圖（英文）
查看詳情
MaxLinear(邁凌)_有線、衛星和 IP STB/家庭網關的電源管理和接口產品（英文）
查看詳情
行業資料
ROHM(羅姆)_反向電壓保護（英文）
查看詳情
ROHM(羅姆)_線性調節器的電源開關特性（英文）
查看詳情
ROHM(羅姆)_線性穩壓器中電源無法正確啟動的情況（英文）
查看詳情
TOSHIBA(東芝)_線性穩壓器負載瞬態響應及改進方法（英文）
查看詳情
TOSHIBA(東芝)_提高LDO穩壓器紋波抑制比的簡單指南（英文）
查看詳情
ROHM(羅姆)_通過頻率特性分析儀（FRA）測試相位余量的方法（中文）
查看詳情
ROHM(羅姆)_帶通用電源集成電路的電源順序電路（英文）
查看詳情
ROHM(羅姆)_利用線性穩壓器和低通濾波器抑制開關噪聲的方法（英文）
查看詳情
TOSHIBA(東芝)_線性穩壓器振蕩機理及降低振蕩敏感性（英文）
查看詳情
ROHM(羅姆)_線性穩壓器的基礎（中文）
查看詳情
ROHM(羅姆)_LDO的參數性能詳解（中文）
查看詳情
ROHM(羅姆)_并聯線性穩壓器（英文）
查看詳情
梯度價格
梯度
售價
折合1圓盤
5+￥1.1174
50+￥0.8895
150+￥0.7919
500+￥0.6701
優惠活動
庫存總量
(單位：個)廣東倉
1,835
江蘇倉
0
購買數量
(3000個/圓盤，最小起訂量 5 個 )個
起訂量：5 個3000個/圓盤
總價金額：
￥ 0.00近期成交100+單
