1、概述

AIC3411是一款基于constant Off Time/PSM拓撲結構的同步DC / DC升壓器。 為了提高工作效率和減少靜態工作電流，該IC在輕負載時會自動進入PSM模式。 AIC3411提供了一個采用單節或雙節堿性或鎳鎘或鎳氫電池供電的完整電源解決方案。 它在低至0.7V時仍可工作，同時因內部采用了同步整流技術可獲得最大化的工作效率。此外，AIC3411還實現了low-EMI模式，以減少振鈴和降低電磁輻射能量當它進入不連續導通模式時。



2、特性

1) 單節堿性或鎳氫電池可輸出3.3V/60mA，雙節電池可達3.3V/120mA，效率可達94%

2) 關機電流: <1.0μA

3) 靜態工作電流: 7.5μA(Typ.)

4) 輸入端的啟動電壓可低至：0.7V

5) 可調節的輸出電源，輸出范圍：1.65V ~ 5.5V

6）在關機模式下輸入和輸出端是斷開的，更低的耗電電流

7）抗振鈴控制，低EMI電磁設計

8）小尺寸貼片封裝：SC70-6

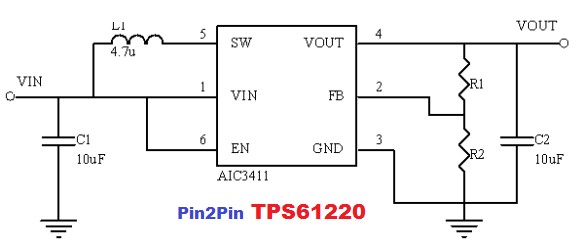

3、應用電路



4、應用場合范例

※ 無線鼠標

※ 無線鍵盤

※ 遙控器

※ 藍牙設備

※ 醫療裝置等等
