先上成品圖成品（還有個蓋子沒有照）和夜間效果圖，40寸的樣子，但是燈泡只有35w。

首先說明，這個肯定比不上人家花幾百上千diy的投影儀，我這個成本就80-90塊錢，不算那舊手機。相信大家或多或少都有沒有用了的丟棄在一邊的手機吧。按鍵或者觸屏都可以，我這個適合要求不高的來diy，我也第一次做，肯定有不足的，大家就當一個參考吧。

第一步：

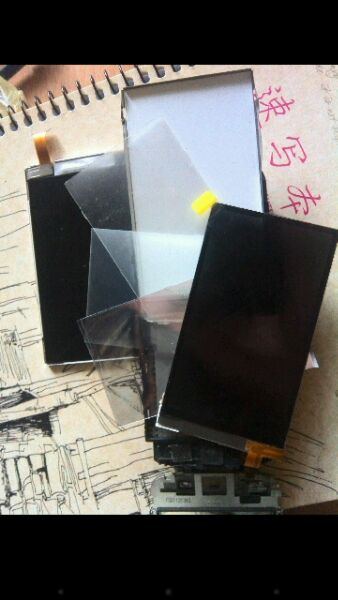

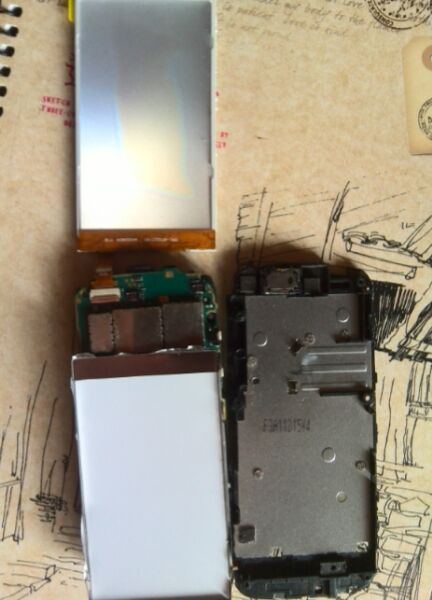

首先是要把手機液晶屏的背光板取下來，反正記住，正面的排線千萬不要動，不要用蠻力，建議用把指甲刀把屏幕金屬框慢慢往外面夾，要拆開到屏幕半透明。屏幕構造一般都像下面圖片這樣，看了圖你就知道了。

第二步：

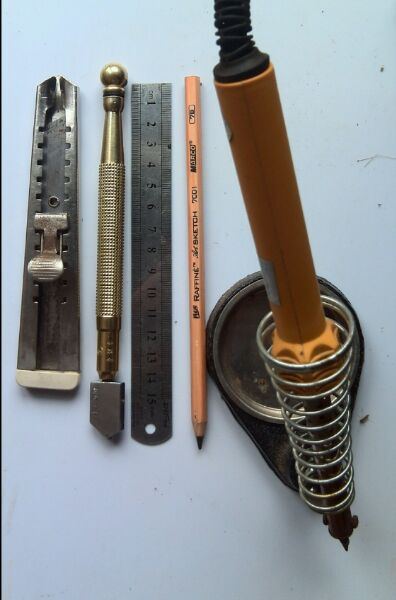

下面就要開始正式制作了，工具其實只要美工刀，直尺，鉛筆。其它的只是我用到的。

（1）材料價格一覽表：

4塊300×400×2mm的ABS板一共56元（其實我是圖方便，這個材料不耐高溫且透光，我這種小型的為了方便可以用這個）；

1個35w的鹵素燈杯（賣燈具的有賣），3元；

1個鹵素燈用的變壓器（買燈具的地方都有），12元；

兩塊“菲涅爾透鏡”，淘寶搜索就有，20元錢；

放大鏡4個，6元；

另外還有一個電腦主機的風扇，沒有花錢，記不得從哪里來的了。

（2） 變壓器和燈杯

（3）菲涅爾透鏡

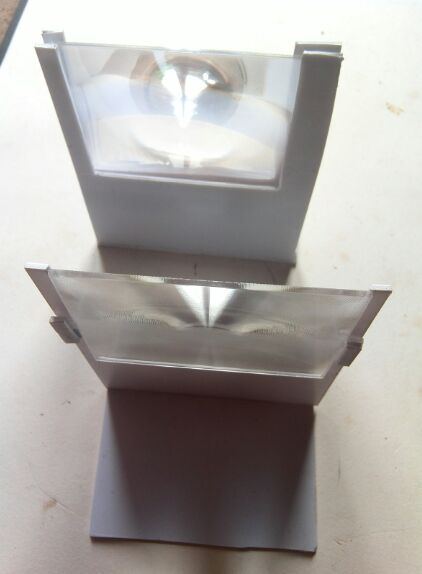

一般是一對賣的，有兩塊，上面有一圈一圈的波紋，大多數都是塑料制作的，厚度2mm左右，你用手電筒照，有一個可以把光聚成長方形的就是后菲鏡，沒錯，用到的就是后菲鏡，前菲鏡我沒有用，因為加上了會大大降低透光率。

（4）鏡頭

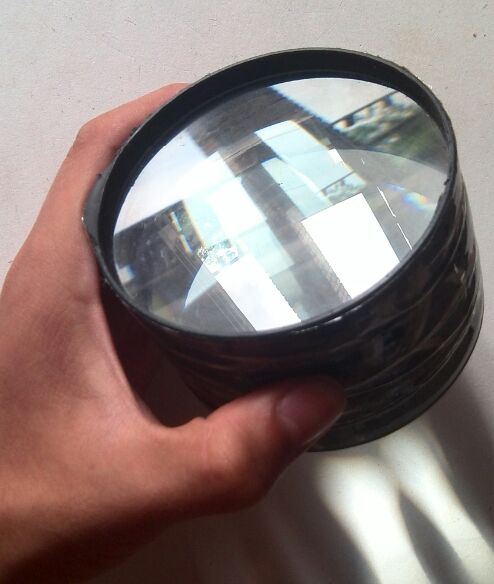

我為了省錢，直接用的放大鏡，4個9mm直徑的放大鏡把手柄用鉗子夾掉，當然你也可以用菜刀砍掉。然后重疊起來，用比較寬的膠條把他們纏起來。一方面是為了均光，圖像就不容易變形，還有就是減小焦距。如果你房間不是很大，但是想投影更大，那么焦距就要越短。反正我這自制鏡頭只有一個字形容，渣渣。網上有鏡頭賣，但是動不動就上百。由于我這個投影只有幾十寸，所以也不怎么失真，沒必要買鏡頭。

第三步：

這個東西費了一會兒時間，這個無辜的手機就是當年的諾基亞5230，可惜很久都沒有碰過它了，現在它又重新證明了自己的價值呵呵。觸屏機麻煩。對了【還可以用mp4弄，廢棄的也可以，比手機更好，因為是專門播放視頻的】，然后手機拆開就3部分（觸屏、液晶屏、機身）。通過重力感應屏幕至少是水平的，操作對于我來說也不是很麻煩。

（1）還是勉勉強強畫畫圖，然后再弄。這個ABS工程塑料板切割很輕松，刀子輕輕劃了一條痕跡，然后掰開就斷的非常整齊。所以沒有切木板費勁。

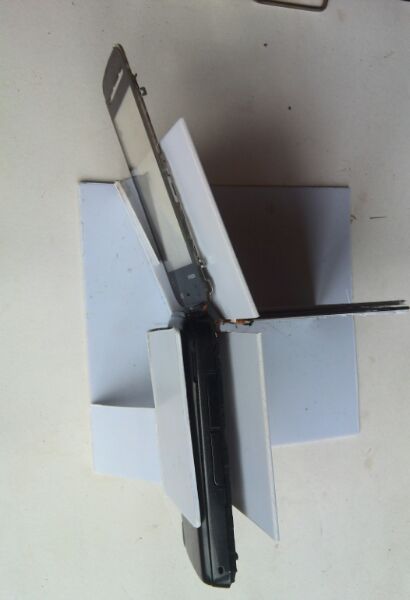

（2）箱體就沒有什么詳細說明，你需要在制作前試一試。像我這個鏡頭焦距應該有15cm，那么液晶屏離鏡頭距離就比15cm短一些。反正你先計算好了再弄。普通的方法調整圖像清晰度（對焦）是靠鏡頭，但是我是把鏡頭固定了，通過固定手機的那個底座來移動對焦的。反正自己看情況。

第四步：

菲涅爾透鏡（簡稱菲鏡）直接放在屏幕靠近光源那側，離屏幕1cm左右吧，反正你拿手電筒照，可以把手電筒的光聚成長方形的，但是由于是手電筒，可能中間會比較亮。容易分辨的。這個就是把光均勻分散成長方形的，不然投影只能看見一個圓形，四周就會是暗角。所以我建議再怎么還是買塊這個鏡片。

第五步：

液晶屏的方向，這個比較重要。你記住，光是從液晶屏正面透過的，然后在這個基礎上把屏幕倒立放。這樣投影才是正立，并且字幕畫面也是正常方向的。液晶屏透光率只有7%左右，所以你懂的。

第六步：

關于光源的話，我覺得我這個投影儀效率已經超級高了，畢竟燈泡只有35w，本來想買個50w的，結果那里賣完了50w的，所以我只有以后再換大一點。反正距離調整好了，保持畫面都能顯示出來的基礎下可以稍微靠近一點液晶屏，但是注意不要太近了。

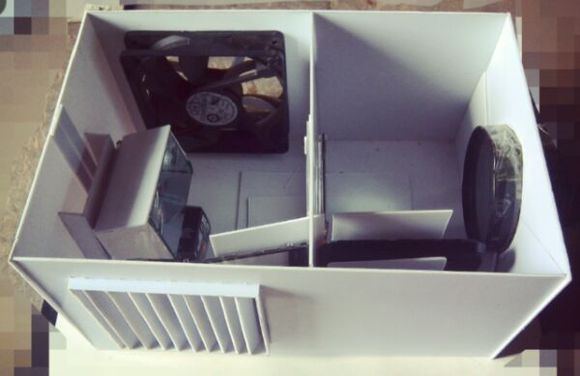

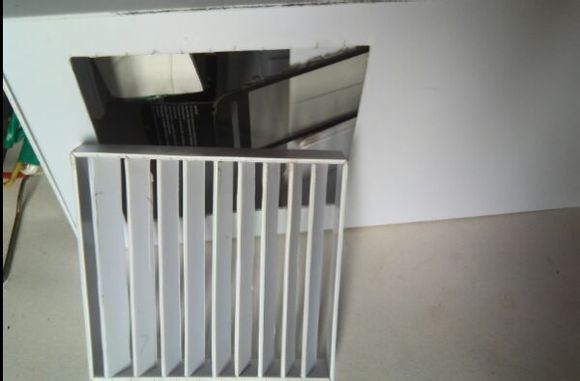

液晶屏和那個菲涅爾透鏡溫度都不能高于60度。最好像這樣弄個散熱風扇，但是說實話我這個35w不開風扇到了屏幕那里溫度都只有40度左右。記住風扇對面還要開個通風的口。我這個通風口這么弄是為了方便取下來然后操作手機的，打開就可以看見手機的觸摸屏。老一點觸屏機是觸摸屏和顯示屏分開的。雖然說比較麻煩，但是這點我還是能夠應付的，然后播放電影就把那窗口上進去。

第七步：

這是白天的效果，墻壁比較渣，但是我白天一般不看。 這是白天的效果，墻壁比較渣，但是我白天一般不看。

一般光源前面都有聚光鏡，但是我這個沒必要用聚光鏡，因為燈泡自帶反光碗。反正測試的時候不要讓光線直射眼睛，強光對眼睛有傷害，我只是加了個鏡子做的罩子，相對于聚光來說倒不如是用來保護眼睛不被光直射。

提醒：不同年代的手機，屏幕的結構不一樣。例如使用AMOLED屏幕的手機就不行，使用“全貼合工藝”做的屏幕也無法分離，拆手機前最好查清楚再拆。另外想diy投影儀的朋友，diy方法很多，不一定要用手機，百度“diy投影儀”就有很多教程。
