本作品為第二屆立創商城電子制作節一等獎作品，作者立創社區ID：西城島V3；轉載請注明出處，未經允許不得用作商業用途。作品原鏈接：http://club.szlcsc.com/article/details_6386_1.html。

一、作品簡介

本作品--虛擬LCD( Virtual LCD )基本上是一款軟硬件組合的產品，它利用當今先進的軟件編程技術，配合簡單的外圍 硬件（只需一根RS232電纜或直接TTL電平的232信號、I2C、SPI），再普通的一臺PC機上可實現對實物L(fēng)CD 的100%仿真模擬------不僅僅是畫面外觀上的“靜態”仿真，更是對顯示行為/動作上的“動態”仿真！  客戶的硬件主板(MCU/FPGA/DSP)通過RS232電纜跟PC機連接后，即可進行軟硬件上的同步動態仿真！ 此時，客戶的系統就相當于接上了一個“真正”的實物L(fēng)CD顯示器一樣。

特性&亮點：

 1、 非純軟件方式的仿真，而是軟硬件聯調的仿真技術，并且不依賴于客戶的任何硬件和軟件平臺!

2、 同步動態地仿真實物L(fēng)CD的顯示效果和動作，仿真指令與所用實物L(fēng)CD 控制器的指令100%一致!

3、 支持仿真任何分辨率的圖形點陣型、字符點陣型、筆段(SEGMENT)型的實物L(fēng)CD。

4、 支持仿真任何顏色( 單色、4灰階、16灰階、256色、16位色、24位色、32位色)的實物L(fēng)CD，包括TFT液晶顯示器。

5、 基于多線程的編程技術和高效繪圖技術，做到了高速仿真！

6、 仿真所需的硬件成本極低 --- 僅需要一根RS-232 電纜。SPI或8bit-Parallet、I2C接口也可定制。

7、 交貨速度快！收到定制單后，24小時內即可交貨！傳統實物L(fēng)CD的開模周期要一個月。

8、 價格低！定制費不及實物L(fēng)CD開模費的5 ~ 10%！

9、 可反復修改，修改快速！傳統開模方式不可比擬。

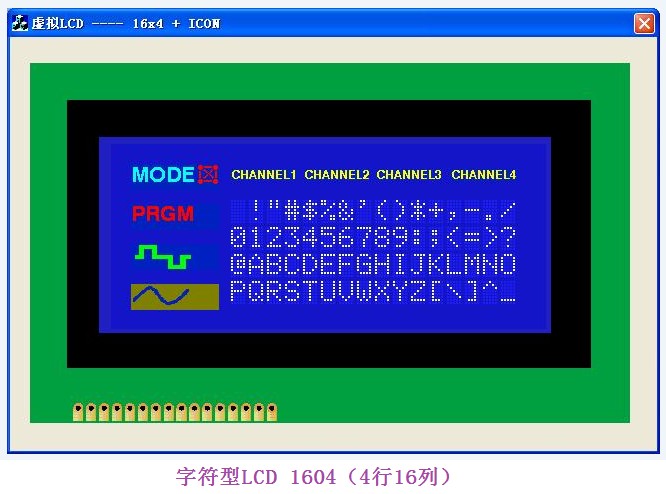

二、應用案例

三、系統框架

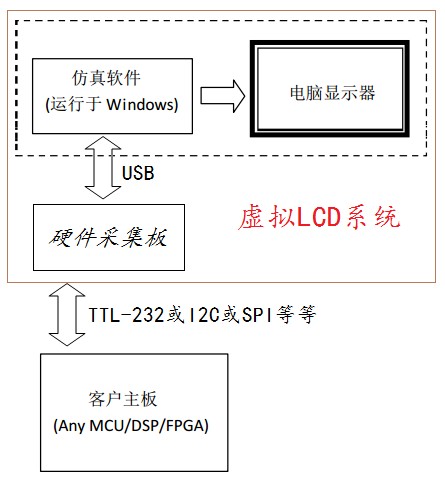

如上圖所示，此虛擬LCD系統包括幾個組成部分：硬件采集板、運行于電腦端的顯示屏仿真軟件及電腦本身配置的顯示器。其中，硬件采集板由USB轉HID芯片CH9326和STM8S007C8T6組成，后者通過提供SLAVE從模式的I2C接口或SPI接口，或TTL-232接口接收客戶主板上發出的顯示控制指令和數據。然后ST意法半導體的8Bit 單片機STM8S007C8T6 把這些數據打包（通過串口的方式）給免USB驅動的H9326芯片，接著由CH9326通過USB接口上傳給PC電腦端的仿真軟件，最后由仿真軟件在電腦顯示器上繪制所需的LCD、LED圖案或圖像出來。

實際使用過程中，硬件采集板不用更換，只需要改變仿真軟件的編程和方法，即可實現對不同LCD、LED顯示屏的功能模擬、效果模擬！

四、硬件設計

下面介紹一下這個虛擬LCD系統所需要的硬件采集板的相關硬件設計原理圖。

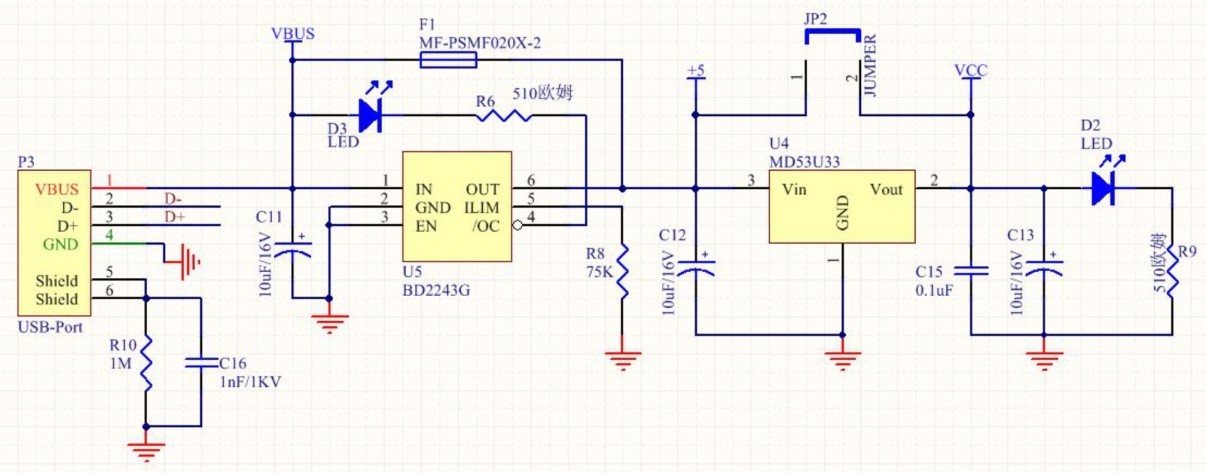

備注：圖3中，U5是過流保護芯片，通過電阻R8我們可以設置電流保護的大小，如 果不需要該功能直接用可恢復保險絲F1代替也可以，只是U5具有比F1超快得多的保護速度！此外，U4是一款高速低壓差、高抗紋波率、且?guī)л敵龆搪繁Ｗo(hù)功能的LDO芯片MD53U33，該芯片為系統VCC電源提供3.3V的供電，如果VCC不想得到3.3V供電，那么短接跳線JP2即可得到5V的供電。

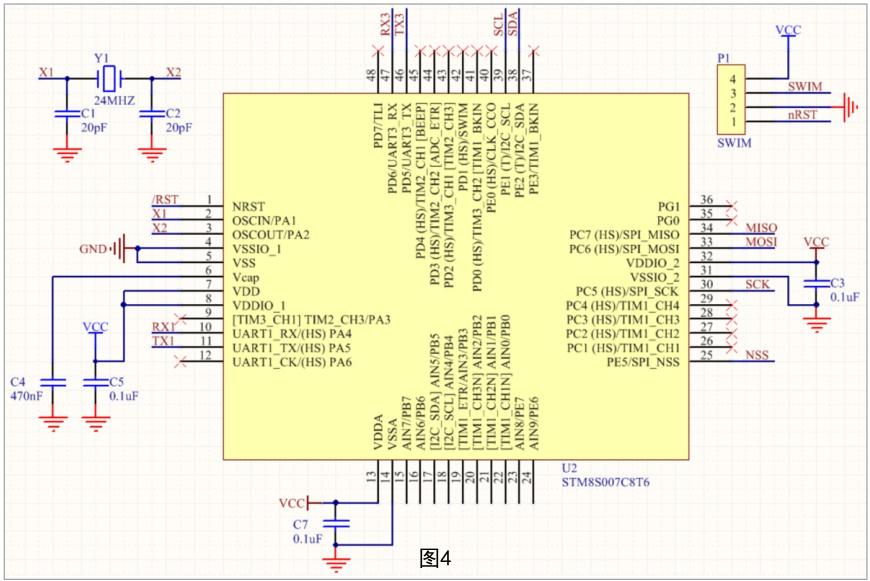

備注：圖4中主控芯片由U2 8Bit單片機STM8S007C8T6完成，P1接口是SWIM在線調試和燒錄接口。

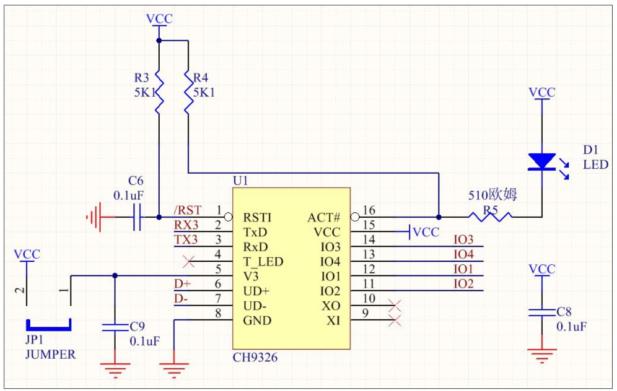

備注：CH9326是一款HID轉串口芯片。CH9326支持雙向數據傳輸，用于接收串口數據，并按照HID  類設備規范，將數據打包通過USB口上傳給計算機，或者從計算機接收符合HID類設備的USB數據包，并從串口進行發送。

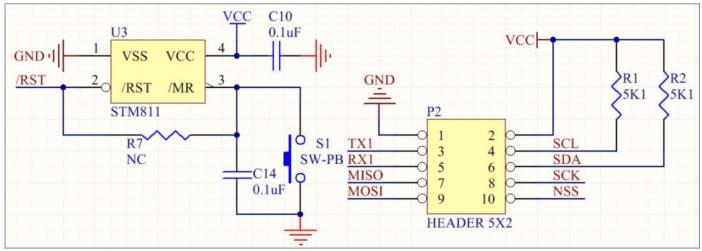

備注：U3是STM811，其功能類似常見的電源監控芯片STM809，但比STM809功能多帶了一個人工復位按鍵的功能。

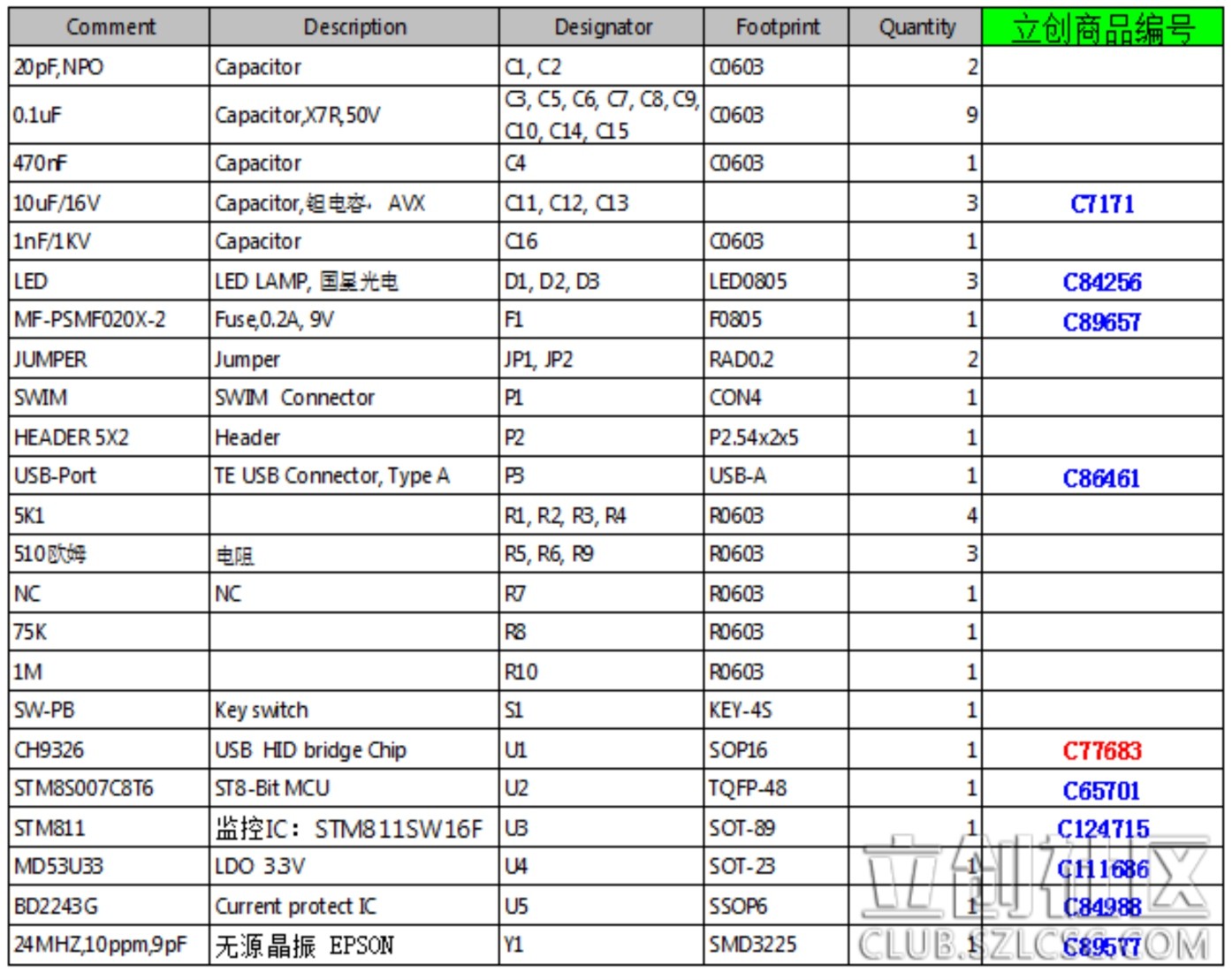

五、材料清單（BOM列表）

以下是這個電子制作的BOM列表，器件全部采購來自立創商城（www.qdjpair.com）,PCB板的制造在深圳嘉立創完成。（詳情見立創社區http://club.szlcsc.com/article/details_7355_1.html）

六、軟件部分的描述

此虛擬LCD系統的軟件，包含了兩個方面的內容：一個是PC端、運行于Winodws界面下的顯示仿真軟件；另外一個是硬件采集板stm8s007C8T6單片機端的數據收發軟件（固件）。其中，PC端的軟件采用VC++ 編寫，涉及的主要關鍵技術是：多線程下對USB通信芯片CH9326的讀寫和仿真界面的繪圖（繪圖特別采用了雙緩存算法，實現了畫面的非閃爍特效）。

而下位機端，即單片機端則較簡單，它利用內置的通信端口(SLAVE從模式下的I2C或SPI及Uart串口1接收客戶主板發來的顯示數據和指令，然后通過Uart串口3轉發到USB通信芯片CH9326上，反之亦然。 因篇幅有限，請讀者后續到立創社區進行源碼的下載，這些代碼都是開源的！

七、總結

本文介紹的虛擬LCD系統，是一款高性價比，實用性很高的人機界面仿真軟件、輔助設計軟件。在實際使用過程中，構建成本很低的硬件采集板不用更換，只需要改變仿真軟件的編程和功能，即可實現對不同LCD、LED顯示屏的功能模擬、效果模擬！
