多圈線繞電位器是一種電阻絲在環狀骨架上繞制成，可以通過多圈轉動的機械角度來使阻值變化的電位器。多圈線繞電位器能進行精密的調整。

多圈線繞電位器的分類

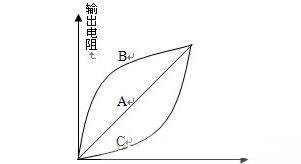

多圈線繞電位器的旋轉角度與輸出電阻的規律有直線式、指數式和對數式三種，如圖。直線式電位器的旋轉角度與輸出電阻成線性關系如A線，在限流、分壓、定時、阻抗匹配等場合應用較多。指數式電位器的旋轉角度與輸出電阻成指數關系（B），先細挑后粗調，如音量調節電位器。對數式電位器的旋轉角度與輸出電阻成對數關系，與指數電位器相反（C），先粗調后細調，如對比度調節電位器。


多圈線繞電位器的參數
1、額定功率：多圈線繞電位器兩個固定端上允許耗散的最大功率為多圈線繞電位器的額定功率。
2、標稱阻值：標在產品上的名義阻值，其系列與電阻的系列類似。
3、允許誤差等級：實測阻值與標稱阻值的誤差范圍，根據不同精度等級可允許±20、±10、±5、±2、±1的誤差，多圈線繞電位器的精度可達±0.1。
4、阻值變化規律：指阻值歲劃片的觸點選裝角度之間的變化關系。

多圈線繞電位器的特點

多圈線繞電位器具有高精度、穩定性好、溫度系數小，接觸可靠等優點，并且耐高溫，功率負荷能力強。缺點是阻值范圍不夠?qū)?、高頻性能差、分辨力不高，而且高阻值的線繞電位器易斷線、體積較大、售價較高。
