01、工程描述

今天推薦的開源工程是——迷你VFD時鐘。



它的主要硬件有：8-MD-06INKM帶內置驅動的VFD屏、STC8G1K17單片機、SD3078時鐘芯片（精度±3.5ppm）、ML621-TZ1備用電池、呼吸燈（1515封裝的SK6812）。

其中，備用電池滿電狀態，能給SD3078保持8個月左右的掉電走時。

02、參數



• 外形尺寸：81mm*23mm*22mm(手工測量難免誤差偏大)

• 工作溫度：-10~60℃

• 工作電壓：5V

• 工作電流：平均154mA，蜂鳴器響的瞬時電流有410mA左右，關顯示待機8mA

• 單通銅柱：M2-5+3mm x4

• 雙通銅柱：M2-7mm x4

• M2圓頭內六角螺絲x8

• 兩塊切割好的1.8mm厚度亞克力板：切割規格文件見原工程

03、時鐘特點

• 滾動時間刷新；

• 24H小時制時間顯示；

• 5級亮度調節或者自動調節亮度；

• 環狀呼吸燈；

• 走時年誤差2分鐘以內(室溫25℃)；

• 可充電RTC電池，電池充滿可在時鐘掉電的時候走時8個月左右；

• 夜間關閉顯示；

• 倒計時；

• 環境溫度顯示。

04、設計圖

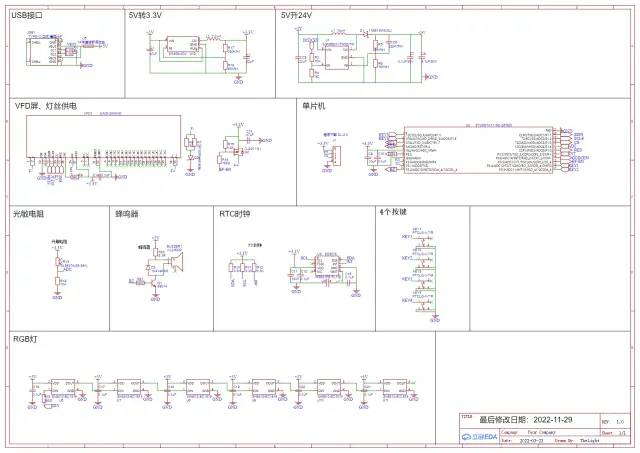

原理圖（點擊進入嘉立創EDA編輯器打開）

器件參數（點擊進入嘉立創EDA編輯器打開）

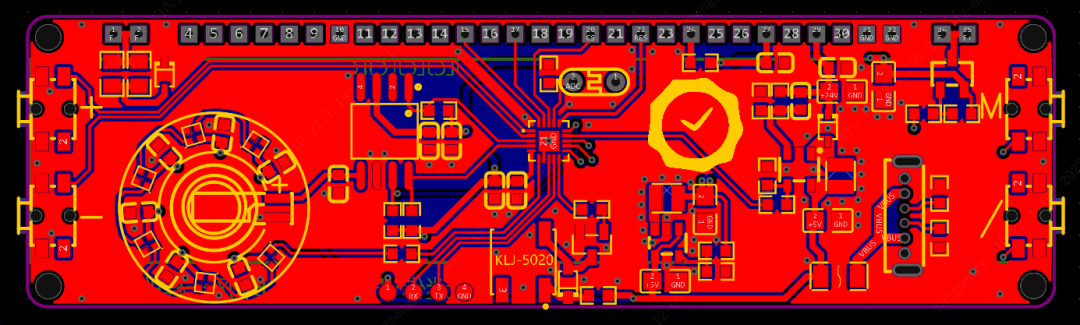

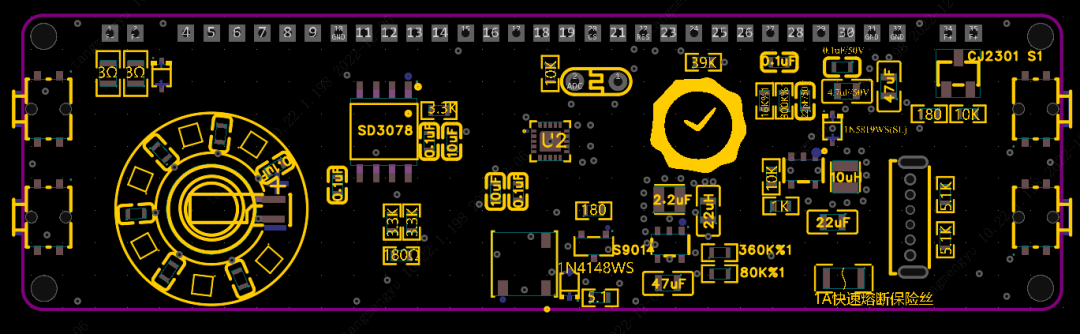

PCB（點擊進入嘉立創EDA編輯器打開）

05、設置說明



06、注意

• 補全元器件后，下載程序前一定要檢查焊接情況，檢查是否短路！輕的燒板子嚴重了燒電腦！

• L1、C6、C7、C8一定要耐壓足夠！

• 供電接口為6pinTypec口，電源適配器選擇5V  1A或者能輸出更大電流的；

• 初次上電請至少保持3天時間，給RTC電池充分充電；

• 手濕切勿觸摸；

• 不要使用電腦USB口給時鐘供電；

• 銅柱氧化發黑為正常現象。

更多詳情及附件，可從原工程查看。
