1、工程描述

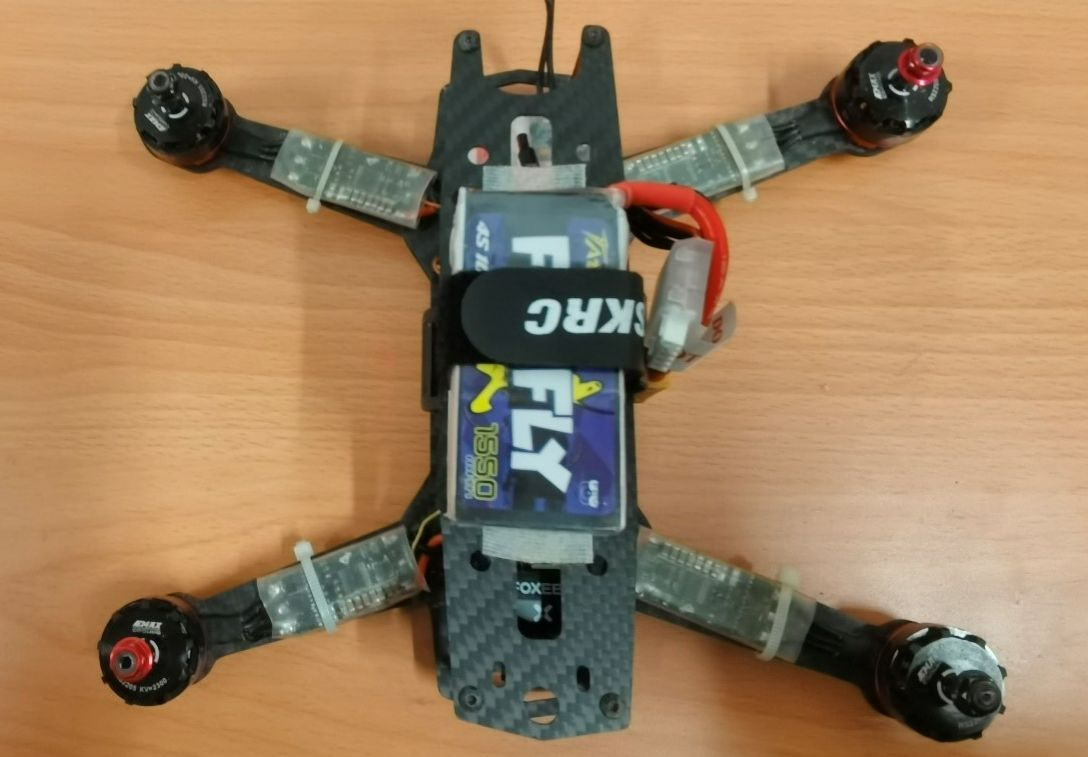

本次的開源工程是——飛行器的5.8Ghz圖傳設計，主要目的是：實現飛行器上攝像頭視頻信號的發射。



2、電路仿真

本工程的電路仿真步驟很重要！因此本文也著重介紹這一部分。

為什么要電路仿真呢？

5.8Ghz是高頻電路。為了使飛行器上的攝像頭視頻信號有效的發射出去，就必須進行阻抗匹配。做阻抗匹配，就得做仿真。

怎么做仿真呢？

首先，要通過原理圖設計進行「阻抗匹配電容」和「電感元器件」的選型與疊層結構確認。然后對初步的PCB設計進行電路仿真。

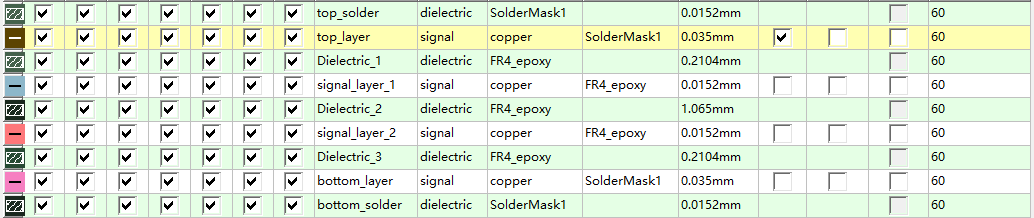

疊層結構決定了仿真時設置的疊層結構！疊層結構改變會影響阻抗！此電路板為4層，疊層結構為7628！



此疊層結構也決定了仿真時設置的疊層結構。



基本電路即接口如圖所示：



此PCB主要包括電源電路、射頻+PA電路：

• 電源接口支持3S、4S電池。

• VIDEO為視頻輸入接口；

• PDET為PA輸出功率檢測接口。

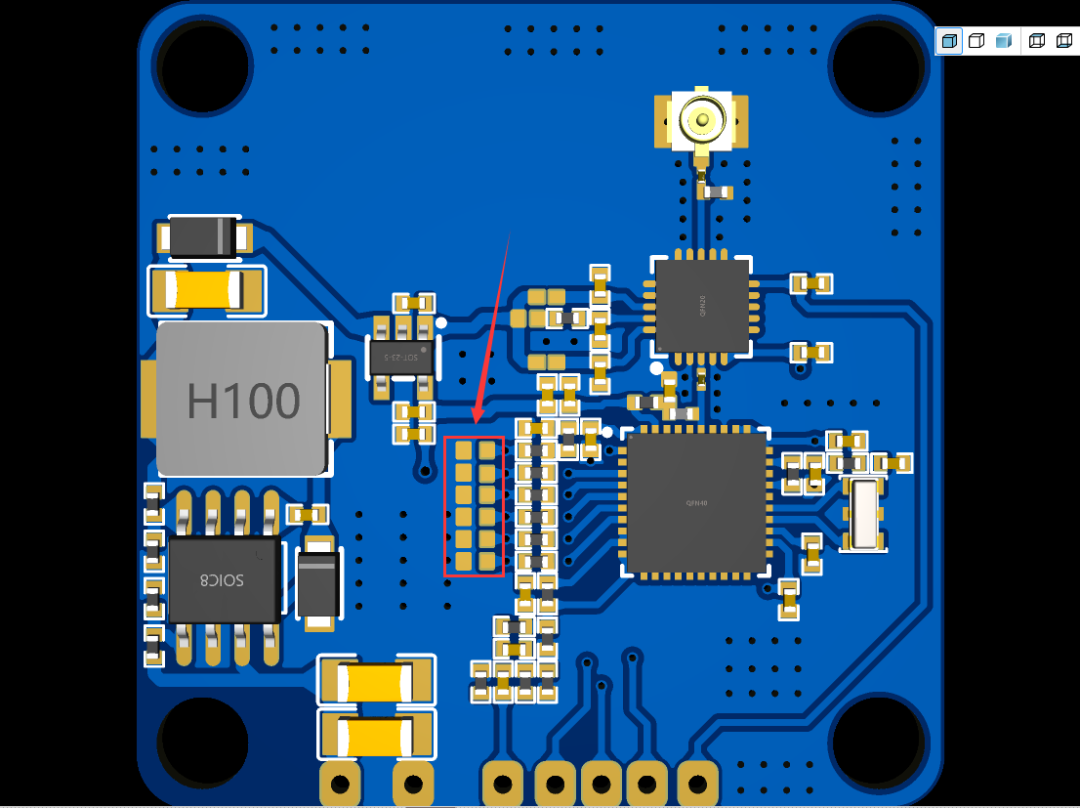

如圖所示：



通過可以短接的部分進行選頻，選擇所要使用的信號發射頻率。

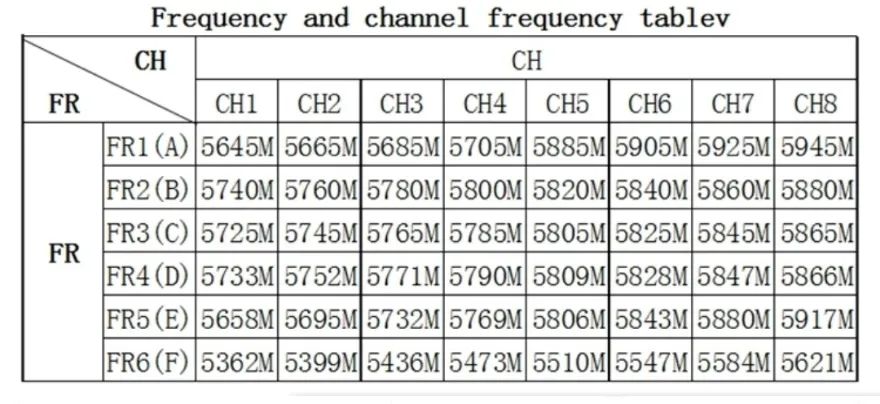

通過短接可以選擇的信號發射頻率如下圖所示：



同樣預留了可以進行SPI編程的接口，進行選頻。



通過SPI編程，可以選擇的信號發射頻率如下圖所示：



RFPA5542這顆PA芯片有3級放大電路，可以短接下圖所示的部分。選擇使用1級、2級或3級放大電路。



兩條傳輸線的仿真結果：

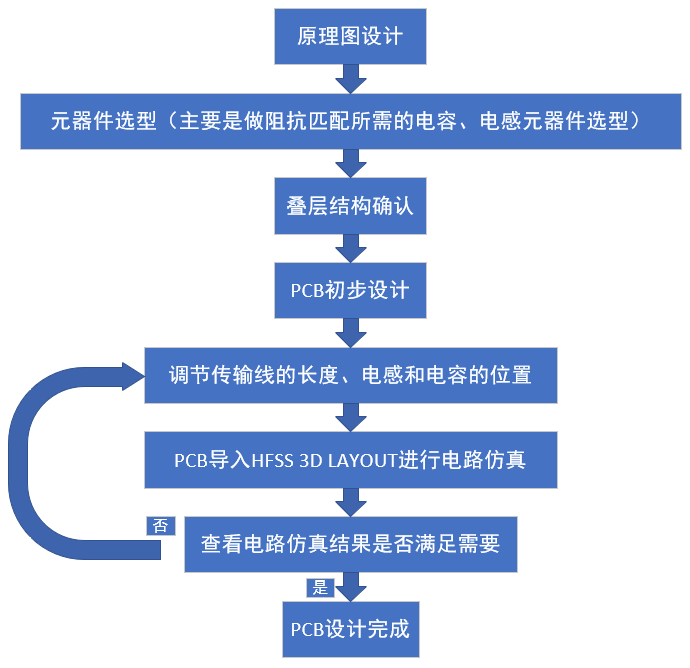

最后，根據我做此工程的經驗，給出如下設計過程，這個過程很理想。



假設你要換阻抗匹配所需的元器件、電容、電感。一切就又重新開始了。可見，高頻電路的仿真很耗時且繁瑣。
