類比半導體擁有一批來自于國際頂尖半導體公司的工程師精英，公司自創建以來一直致力于高端信號鏈產品的開發，并量產了多款面向工業、通訊、醫療、汽車等市場的高品質芯片，填補了多項中高端信號鏈芯片在國內的空白。公司擁有模擬前端(AFE)、數據轉換器(ADC/DAC)、線性產品(運放、比較器、參考等)、汽車智能驅動、電池管理以及MCU等六大產品線，已量產芯片產品超過300顆，其中ADC系列產品覆蓋16bits ~32bits 超高精度，廣泛應用在新能源、汽車、傳感器、醫療、測試儀等領域。





類比16~32bits Σ-Δ ADC產品介紹



類比半導體基于SemiDig平臺開發的Σ-Δ ADC模數轉換芯片系列產品，覆蓋了16bits~32bits分辨率，數據輸出速率860SPS~128kSPS, 目前已有60余款型號實現量產，包含低功耗、微噪聲、高線性度、多通道等不同特色的產品，可廣泛應用于不同精度的系統需求，滿足目前市面上大部分高精度ADC的需求。

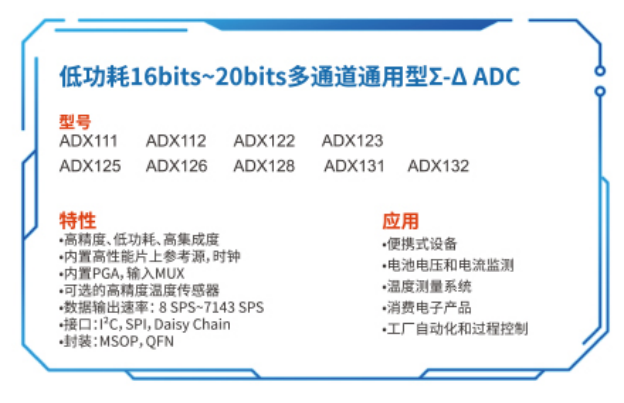

低功耗16bits~20bits多通道通用型Σ-Δ ADC產品，主要針對工業及汽車電子應用領域，滿足不同通訊接口I2C、SPI、Daisy-Chain 應用，典型代表產品為ADX1xx系列，主要型號包括ADX111(I²C)和ADX112(SPI)。ADX11x系列主要應用于對直流或低速信號的高精度檢測場合，可以實現電池的電壓/電流檢測、溫度或壓力信號的采集并應用在對功耗要求較高的手持類產品中，具有低功耗、高集成度、小體積、高精度、低成本等優勢。



ADX1xx 系列產品內部集成了低溫漂參考源、可編程增益放大器、數字比較器和時鐘源，采用2.0V至5.5V的電壓范圍供電，數據輸出速率可通過內部寄存器調節，內部的可調增益放大器可以接收從±256mV至±6.144V的模擬信號輸入，其最小分辨7.8125uV，內部的多路選擇器可以配置成接受2對差分或者4個單端模擬信號輸入。



在前述的儲能系統中，ADX1xx系列產品所具有的16~20bits分辨率和最高7kSPS的數據輸出速率，可以滿足大部分電壓電流的檢測精度要求，支持兩組差分輸入或者四個單端輸入來實現BMS系統里多個矢量點的檢測，同時支持菊花鏈通訊，在需要多個ADC進行檢測時可以大幅減少通訊走線。



ADX1xx系列產品內置高精度PGA可以實現1.5LSB的最大偏移誤差(Offset error)和0.1%的最大增益誤差（Gain Error），充分滿足高壓系統對電壓電流檢測較高的精度要求。此外，針對電池包的環境溫度變化幅度較大的特點，ADX1xx系列產品可以達到0.002LSB/℃的偏移漂移（Offset Drift）和8ppm/攝氏度的增益漂移（Gain Drift），配合高精度檢測電阻則可以實現穩定高精度的電壓電流測量。



ADX112產品內部集成了高精度溫度傳感器，可以檢測芯片附近的溫度（例如shunt 電阻、觸點開關）來做溫度補償或者過溫報警功能，還可以配合熱電偶來檢測電芯溫度。

目前ADX1xx系列產品已經在儲能、醫療、汽車、工業傳感器領域客戶中實現批量供貨。

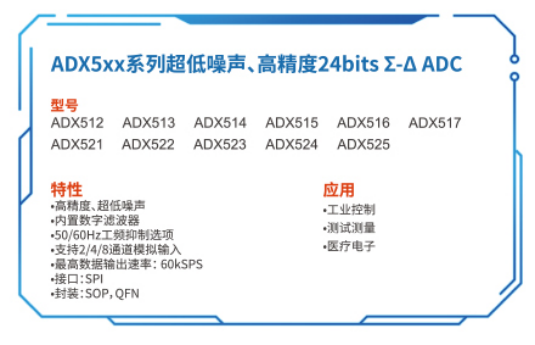

ADX5xx系列超低噪聲、高精度24bits Σ-Δ ADC，支持2通道、4通道和8通道模擬輸入，數據輸出速率高達60kSPS，具有23位無噪聲精度和3ppm的非線性度，廣泛應用于工業控制、測試測量、醫療等領域，尤其適用于微弱信號的數據采集系統。該產品內置靈活的數字濾波器，不僅可以調整數據輸出速率，而且具備工頻50/60Hz抑制選項，能夠適應工業現場等電磁復雜的環境，并提供準確可靠的測量。從系統組成上來看，其由四階Σ-Δ調制器和可編程數字濾波器組成，數據輸出速率達到60kSPS。在應用該模數轉換器的過程中，其配置8路單端輸入或四路差動輸入,可以快速對多通道信號進行輪巡掃描。

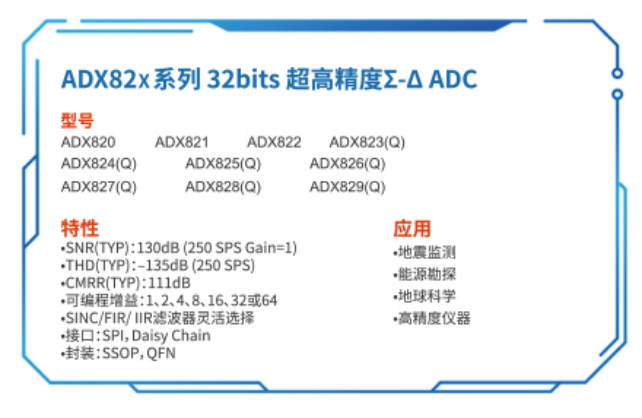

ADX82x系列 32bits Σ-Δ ADC是類比半導體超高精度、超高分辨率ADC產品的代表之作。該系列產品擁有極低的噪聲和失真，動態范圍達到130dB @PGA=1, 250SPS, 諧波失真可以達到-135dB @250SPS，同時擁有出色的線性度表現。該產品內部集成雙通道多路復用器，可用于地震檢波器的信號測量和自檢信號的輸入；高性能數字濾波器提供靈活的配置，數據速率250SPS~4kSPS，片上內置緩存器，支持菊花鏈模式。此外，ADX82x增加了健康狀態自檢、數據傳輸CRC校驗、數字I/O短路保護、芯片偏移和增益快速校準以及超量程快速報警等功能，以此來增強產品的可靠性。



ADX82x 系列產品包含低功耗版本ADX820、高性能版本的ADX829和均衡版本ADX824，來滿足不同客戶的系統需求。目前，該系列產品已量產供貨。



除上述三個系列Σ-Δ ADC產品外，類比半導體還推出了ADX32x系列同步采樣24bitsΣ-Δ ADC產品，支持2/4/6/8通道，數據輸出速率為125SPS 到 16kSPS，可編程增益放大器為1/2/4/8/12/24。該系列產品在電池管理系統、數據采集系統、電池測試設備以及商業和住宅電表、儲能系統等場景中有著非常廣泛的應用。目前，ADX32x系列已批量出貨，車規級雙通道型號ADX320Q/ADX3202Q已經量產。此外，類比半導體多顆車規級Σ-Δ ADC也在陸續量產中，敬請期待。類比半導體對Σ-Δ ADC全系產品提供免費送樣，需要樣品請聯系 sales@analogysemi.com 。





類比直流有刷驅動芯片產品介紹



類比汽車級電機驅動產品目前有已經量產的單通道驅動DR70x以及正在開發的DR7xx、DR8xx以及DR9xx等產品。DR70x系列產品包含五個型號，半橋、全橋、帶SPI診斷以及純硬件模式，配合外部的MOS管可以實現從幾W到幾百W的功率驅動。正在開發的多通道直流有刷電機預驅DR718系列主要應用于多電機的場合，同時也更符合域控制發展趨勢對集成多通道的單芯片驅動方案的需求。內置MOS管的直流有刷電機預驅DR8xx系列，最大電流可以做到10A，基于較高的集成度，DR8xx系列非常適合50w以內的小電機，并在散熱允許的情況下可以大大減少板子的面積。DR9xx系列產品內部帶有三路模擬運放來配合低電流采樣的閉環控制算法，適合用在EPS/One Box等使用無刷電機的場合。



DR70x直流有刷電機驅動系列產品主要有DR702Q、 DR703Q 和DR704Q三個型號。其中，DR702Q和DR703Q主要區別在于配置接口，DR702Q是硬件配置接口，這意味著DR702Q所有的功能配置都可以通過外圍電阻電容元器件進行設定，這使得DR702Q控制簡單并且占用MCU資源少。DR703Q接口為軟件接口，配置則是通過SPI來設定。得益于SPI的靈活性，DR703Q不僅可以靈活進行功能配置，還可以讀出所有狀態寄存器信息。相較于DR703Q， DR704Q進一步增加了過壓保護功能，離線負載檢測功能以及電流檢測共模電可配等注意功能。



目前DR70x系列產品均為車規級產品，滿足AEC-Q100認證，支持5.5V到45V的工作電壓，睡眠功耗可以達到3.3μA。另外，DR70x系列產品還支持驅動電流的設置，來滿足MOS管的不同的開關速度的需求。DR70x系列產品帶有電流檢測功能，通過檢測電機低邊電流，配合堵轉、剎車電流的限定。該產品支持豐富的保護功能，包括供電電壓的過壓、欠壓保護、Vgs門級鉗位以及對外部MOS的VDS退飽和保護和過溫保護等，對芯片本身和外部的MOS管都有綜合的保護機制。DR70x的封裝為QFN32小型封裝，配合不同功率等級的MOS管，可以驅動不同功率等級的電機，因此應用非常廣泛，在智能底盤以及車身控制中的車窗、尾門、推拉門等系統中的電機都可以進行驅動。同時，由于具有較高的靈活度，DR70x產品還可以實現高低邊驅動功能。
