?74LS00為四組2 輸入端與非門(正邏輯)，共有 54/7400、54/74H00、54/74S00、54/74LS00。

??1.電特性

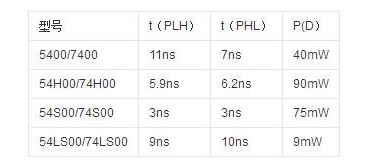

??主要電特性的典型值如下：



??2.引腳圖

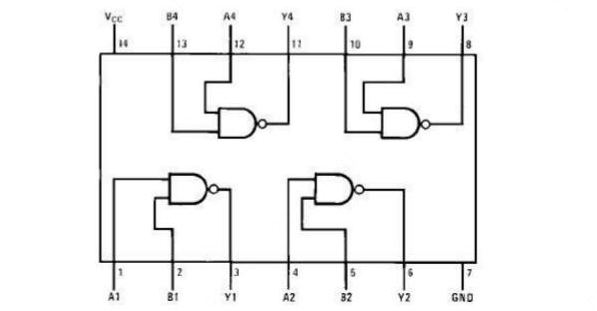

??圖1 74LS00引腳圖

??3.極限值

??電源電壓…………………………………………7V

??輸入電壓

??54/7400、54/74H00、54/74S00…………….5.5V

??54/74LS00……………………………………7V

??A-B 間電壓

??除 54/74LS00 外………………………………5.5V

??4.LED跑馬燈電路

??本電路采用NE555、74LS00、74LS154、74LS193和LED制作的跑馬燈，制作簡單。

??當電源打開后，解碼器74LS154的輸出端Q0為低電位時，74LS193為正數計數器，LED從D1……D16依次單個點燈，74LS154的輸出端Q15為低電位時，74LS193為侄數計數器，LED從D16……D1依次單個點燈，LED燈從D1依次亮至D16，然后從D16返回D1，如此循環不止。

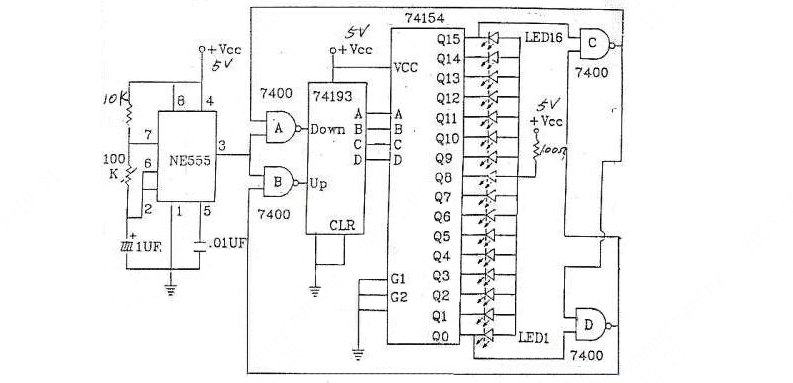

??圖2 LED跑馬燈電路圖

??5.脈沖信號發生器(74LS10、74LS221)

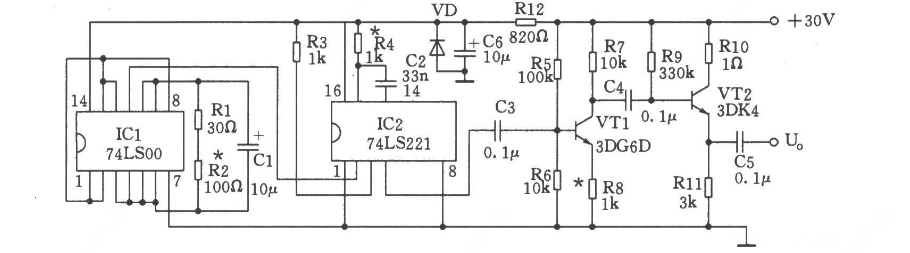

??圖3 脈沖信號發生器電路圖

??如圖所示為簡易脈沖信號發生器電路。該信號發生器主要采用兩塊TTL集成電路(74LS00和74LS221)產生τ=4μs的脈沖信號，所用元器件較少，便于調試和維修。

??6.方波發生器電路

??采用與非門集成電路74LS00組成的方波發生器電路



??圖4 方波發生器電路圖

??所示是一種采用與非門集成電路74LSOO組成的方波發生器電路。其中與非門1、2與外界

??RC時間常數元件組成振蕩電路，與非門3為緩沖輸出級。只要改變C的容量，便可獲得不同頻率的方波輸出。
