XBLW GT712是一款高性能霍爾效應電流傳感器，可以更為有效地測量交流（AC）或者直流（DC） 電流，可廣泛應用于工業，消費類及通信類設備。



XBLW GT712系列內部集成了一顆高精度、低噪聲  的線性霍爾電路和一根低阻抗的主電流回路導線,當采樣電流流經主電流回路時，其產生的 磁場在霍爾電路上感應出相應的電信號，經過 信號處理電路輸出電壓信號，使得產品輸出嚴格地與被測電流值成比例。

線性霍爾電路采用先進的 BCDMOS 制程生產，其中包含了高靈敏度霍爾傳感器、霍爾信號預放大器、高精度霍爾溫度補償單元、振蕩器、動態失調消除電路和放大器輸出模塊。在無磁 場的情況下，電流傳感器靜態輸出為 50%VCC 。在  電源電壓 5V 條件下，傳感器靜態輸出可以在 0.2~4.8V 之間隨磁場線性變化，線性度可達 0.4%。

產品特點。

工作電壓： 4.5V～5.5V

靜態共模輸出點:50%VCC

測量范圍寬：5A/20A/30A

隔離電壓： 2500V

高帶寬： 120kHz

輸出響應時間： 4μs （典型值）

工作范圍內穩定度： 1.5%@25℃~150℃; 1%@-40℃~25℃

低噪聲模擬信號通路

抗干擾能力強

抗機械應力強，磁場參數不受外界壓力而偏移

ESD(HBM):5kV

工作溫度： -40℃~150℃;

通過 RoHS 認證：（EU）2015/863

比例式輸出，雙向電流

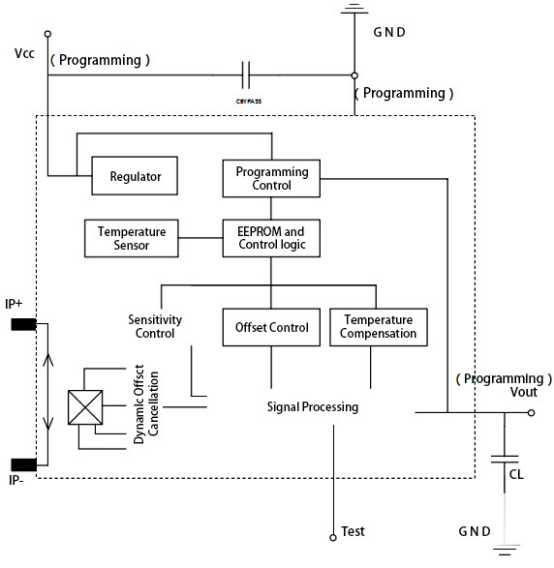

內部功能框圖

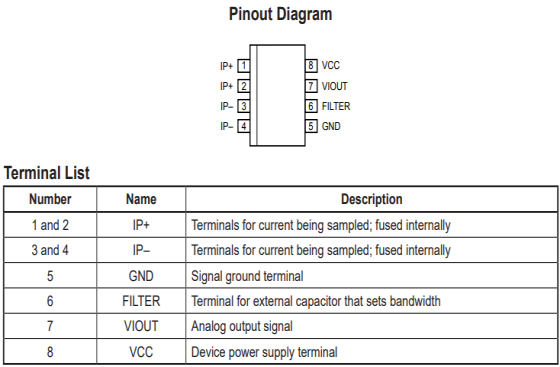

封裝及引腳定義

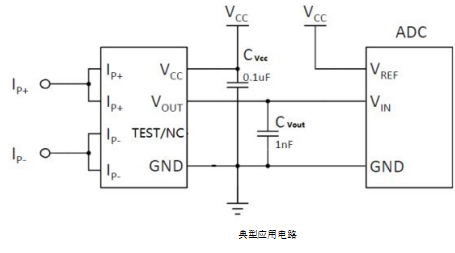

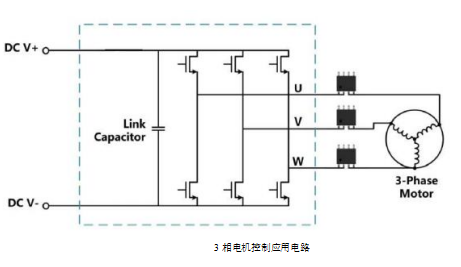

典型應用電路







應用領域及產品



目前XBLW芯伯樂這款芯片級的電流傳感器已經廣泛應用于變頻器，電力測量，汽車電子，伺服驅動，控制器等多個工控領域，價格與體積，品質等具備絕對優勢。
