ZGAD250D14是一款由國內頂尖模擬信號鏈芯片研發企業--徴格半導體有限公司【Zynalog Semiconductor Co.,Ltd.】全正向研發的高速高精度模數轉換芯片（ADC），是徴格已上市的ZGAD250X高性能ADC家族中的旗艦產品，該芯片已被廣泛應用于國內各頭部高科技公司的產品之中，完美實現高性能ADC的國產替代，性能及穩定性極為優異。



ZGAD250D14高速高精度ADC實圖



2023年9月20日，ZGAD250D14高速高精度ADC芯片榮獲由工信部中國電子信息產業發展研究院主辦的第十八屆“中國芯”優秀產品評選活動—“中國芯”芯火新銳產品大獎。



下面讓我們了解下ZGAD250D14高性能ADC的主要性能與應用：





一、徴格ZGAD250D14主要性能指標



ZGAD250D14是雙通道14 位的模數轉換器（ADC），設計應用于高頻率，寬動態范圍信號的數字化。具有包括70dB 信噪比（SNR）和90dB 無雜散動態范圍（SFDR）的卓越性能，完美適用于高要求的通信應用。1.5GHz 的輸入帶寬允許ADC 在高頻下采樣的同時保持良好性能，延遲只有六個時鐘周期。



DC 特性包括：

±1.0LSB 積分非線性誤差（INL）(典型值)；

±0.35LSB 微分非線性誤差（DNL）(典型值)；



數字輸出是雙倍數據速率（DDR）低電壓差分信號（LVDS）。時鐘輸入可以用正弦波、PECL、LVDS、TTL 或CMOS 輸入差分驅動。可選時鐘占空比穩定器允許在很寬的時鐘占空比范圍內全速工作的高性能表現。

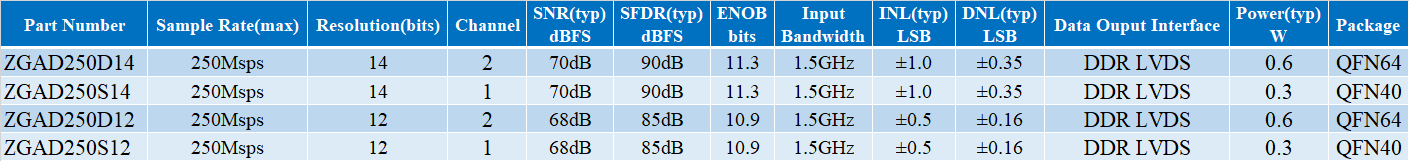

徴格ZGAD250D14的核心性能指標已達到或超越國際主流同類產品：







該產品詳情介紹及數據手冊，可點擊前往立創商城獲取>>。



二、徴格ZGAD250D14的應用

高速高精度ADC芯片因其可以實現模擬信號的高速數字化，在許多專業領域起著關鍵應用。徴格ZGAD250D14可以實現大規模數據的高速采集和實時傳輸，從而為相關設備達到高性能和智能化功能提供堅實應用基礎。



n 5G通信基站

n 信號分析儀&矢量網絡分析儀

n 分布式光纖測溫/測音/測振系統

n 工業自動化檢測

n 局部放電檢測

n 高清醫學成像

n 紅外熱成像

n 光時域反射儀

n 光纖陀螺儀

……

徴格半導體為方便客戶應用、測試和評估本公司高速ADC產品，設計開發了ZGAries系列的FMC開發子板，客戶可以根據自身的需求和應用場景，測試和評估徴格ADC芯片的各項性能。



 ZGAries Dual Channel FMC子板

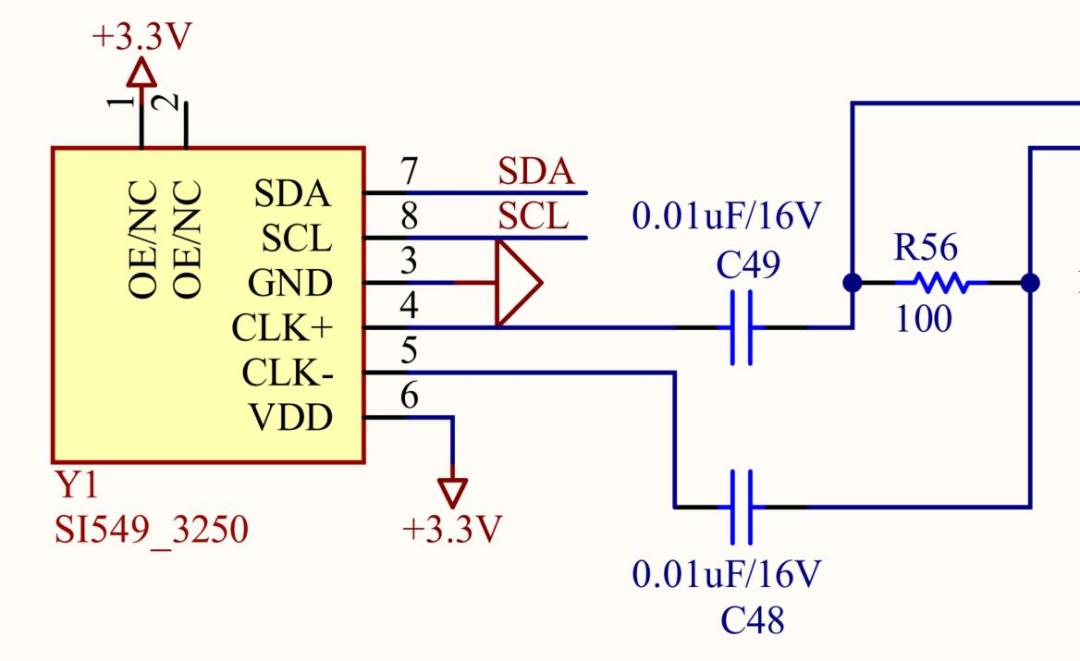

上圖為基于雙通道的ZGAD250X系列ADC芯片設計的ZGAries FMC開發子板。其可提供兩路信號輸入接口，采用板載時鐘，無需外接時鐘。時鐘部分電路圖如下，SI549的相位噪聲<-130dB@1KHz。





對于提升ADC性能，時鐘的相位噪聲與抖動，基準源電壓的噪聲，輸入信號的抗混疊處理，選擇運放的線性度和帶寬等，都極其重要。



基于對徴格高性能ADC卓越性能的肯定，ZGAD250D14也相繼被國內知名FPGA廠商作為FMC子板的核心芯片所使用：



由芯驛電子科技（上海）有限公司研發的ALINX黑金FMC高速AD模塊：FL2514，其為4通道250Msps，14位的模擬轉數字模塊。FMC模塊的AD轉換采用了2顆徴格半導體研發的最高采樣率為250Msps的ZGAD250D14芯片，單顆ZGAD250D14芯片支持2路AD輸入，一共支持4路的AD輸入。





采用徴格高速ADC的FL2514模塊需配合帶FMC接口的開發板使用。





由璞致電子科技（上海）有限公司研發的型號為：PZ-FL2514D四通道高速AD模塊，該模塊也同樣采用了2顆徴格半導體研發的ZGAD250D14高速ADC。

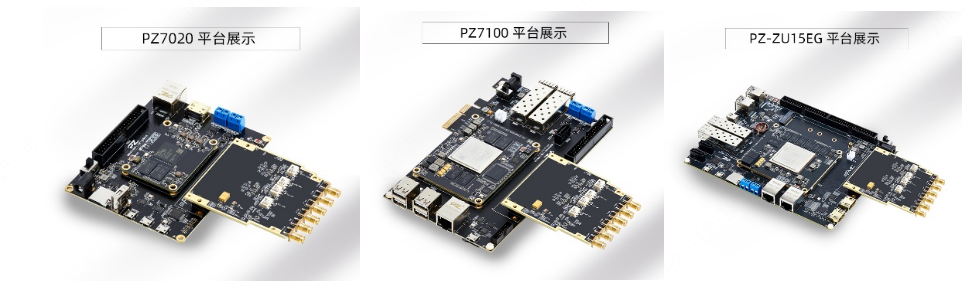

以FL2514D高速AD模塊為核心板，可配合嵌入式系統的開發板用于完成各項目的測試驗證。已研發出PZ7020；PZ7100；PZ-ZU15EG等各款不同功能的開發平臺。





產品可應用于：醫療設備、工業控制、電力監測、軟件無線電、圖像處理等多種領域。



當今中國，數字化和智能化將成為國內領先企業應對未來挑戰的必由之路，徴格半導體【Zynalog Semiconductor Co.,Ltd.】將持續加碼在高性能模擬芯片領域的研發進程，在“高性能芯片國產替代”成為確定性趨勢和國家構建產業鏈及供應鏈穩定安全的當下，徴格半導體將以客戶技術變革和產業升級為指引，滿足客戶高科技產品應用的設計多樣化及復雜化需求，靈活匹配客戶產品的技術更迭和保障供應鏈的安全可靠，為客戶提供全方位全流程模擬芯片標準解決方案。
