壓控晶振（VCXO）概要

壓控晶振（VCXO），全稱為電壓控制石英晶體振蕩器（Voltage Controlled Oscillator）,是石英晶體振蕩器的一種。





壓控晶振主要由石英晶體諧振器、變容二極管和振蕩電路組成，其工作原理是通過控制電壓來改變變容二極管的電容，從而“牽引”石英諧振器的頻率，以達到頻率調制的目的。

因此，壓控晶振最突出的特點之一是能夠通過調整輸入電壓實現小范圍內的輸出頻率調整，一般頻率調制范圍為±50PPM~±200PPM。

壓控晶振大多用于鎖相技術、頻率負反饋調制的目的，被廣泛應用于音頻功放、高清電視系統、無線通信系統、衛星導航及通信系統、高精密儀器儀表等應用中的同步/抖動清除。

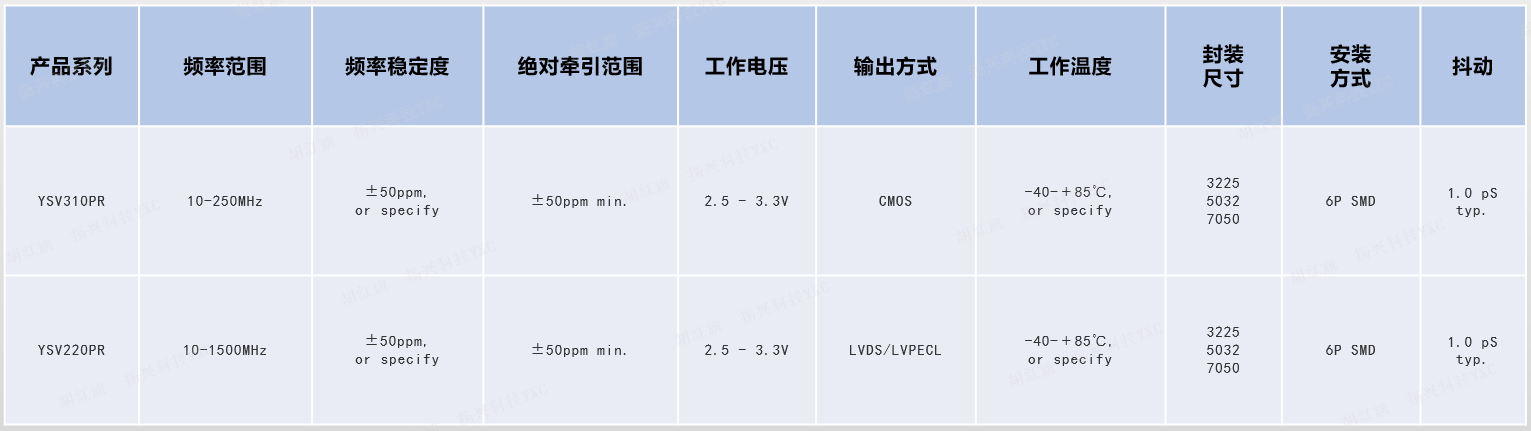

壓控晶振（VCXO）產品家族



參數及選型指南

壓控晶振（VCXO）主要參數包括中心頻率、頻率穩定度、牽引范圍、工作電壓、輸出方式、工作溫度和封裝尺寸等，在選購YXC壓控晶振時建議按照以下方法進行篩選：

01選擇您所需要的中心頻率/頻點

中心頻率是晶振最關鍵的參數之一，表示晶振在單位時間內完成振動的次數。晶振的中心頻率實際上指的就是晶振的標稱頻率，即我們所說的頻點。常用的單位包括Hz（赫茲，1Hz表示每秒振蕩1次）、kHz（千赫茲，1kHz=1000Hz）、MHz（兆赫茲，1MHz=1000kHz）、GHz(吉赫茲，1GHz=1000MHz)。

目前YXC的VCXO支持10MHz~1500MHz頻率范圍內的任意頻點，且可精確至小數點后6位。



02:選擇您所需要的精度/頻率穩定度

頻率穩定度是晶振的另一項關鍵參數，表示實際輸出頻率與標稱頻率之間的誤差，通常用ppm（百萬分之一）表示。壓控晶振通過調節電壓來改變輸出頻率會一定程度上犧牲晶振的頻率穩定度，因此建議在滿足設計要求的前提下盡量選擇頻率穩定度較小的產品。

YXC的VCXO產品提供±25ppm、±50ppm等不同的頻率穩定度（總偏差）選項。如有特殊的需求，也可聯系我們進行定制。

03:選擇所需的頻率牽引范圍

VCXO必選參數之一，牽引范圍表示變化頻率（增大或縮小）與中心頻率的比值，單位為ppm表示，范圍一般為±50ppm~±200ppm。

04:選擇所需的信號輸出方式

根據實際的項目需要采用不同的輸出。CMOS/LVDS/LVPECL/PECL/HCSL/CML等不同輸出方式有各自波形特性和用途，應關注三態或互補輸出的要求。

05:選擇所需的工作電壓

常見的有1.8V/2.5V/3V/3.3V等，其中3.3V應用最廣泛。

06:選擇合適的封裝尺寸

目前VCXO的主流封裝形式是貼片式封裝（SMD），引腳通常為6Pin或8Pin，常用的封裝尺寸包括3.2mm * 2.5mm，5.0mm * 3.2mm 和 7.0mm * 5.0mm等。

07:明確相噪/抖動要求

相位噪聲和抖動是對頻率穩定度的測量，描述實際波形與理想波形的偏離，是對同一種現象的兩種不同的度量。VCXO輸出信號的抖動直接影響其他電路的設計，一般來說抖動值越小，信號越穩定。但通常來說抖動值越低，價格越高，因此需平衡成本和性能兩個因素。

YXC的VCXO的常規系列抖動值表現為1pS typ.（YSV310PR/YSV220PR）

如需產品選型、規格書或樣品申請等方面的支持，歡迎聯系我們。
