四方杰芯模擬開關FSW3820，四通道差分高速USB3.1(10Gbps) 2:1多路復用器和1:2多路信號分離器；QFN4x4-32L小尺寸封裝，可功能兼容TI HD3SS3412、TS3L301，DIODES PI3PCIE3412，MAXIM MAX4889等；



FSW3820是一款通用四通道差分高速復用器/分離器開關，它支持USB3.1、LAN、PCIE等高速信號，通過該器件的EN控制，以及選擇輸入 (SEL) 引腳來選擇通道（可通過系統內或微控制器提供一個GPIO引腳輕松控制）。





 功能框圖

真值表





FSW3820可用于在設備上的兩個不同位置間，切換四條差分通道，包括在應用中將兩條完整信道從一個源切換到兩個目標位置之一，還支持一個目標設備與兩個源設備相連，例如兩個平臺共享同一外設。







四方杰芯FSW3820是一款高速1:2 SPDT模擬開關，兼容運行速率高達 10Gbps的多種接口標準，支持1.5V~5.5V供電。FSW3820設計用于臺式機和筆記本電腦，服務器和存儲局域網絡，USB Type_C切換，PCI Express切換，共享 I/O 端口，集線器，100/1000以太網等設備信號切換。



FSW3820 應用于網絡切換器方案如圖: 4路差分切換8路差分信道



網絡切換器方案



 網絡切換器原理

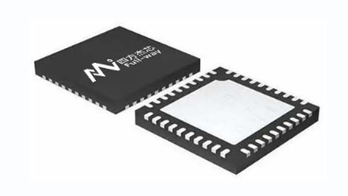

FSW3820封裝形式：







QFN4x4-32L



產品特征

l 電源電壓 1.5V~5.5V

l 四通道差分1:2/2:1 多路復用器/分離器開關

l USB3.1超高速10Gbps開關

l 高帶寬10GHz@-3dB BW

l 支持交流耦合和直流耦合信號

l 串擾：-31dB@2.0Gbps

l HBM ESD: 2KV

l 雙向，低位對位傾斜

l 溫度范圍：-40°C~85°C

l 封裝形式：QFN4x4-32L



目前產品廣泛應用于市場，批量供應
